ansys中显式与隐式

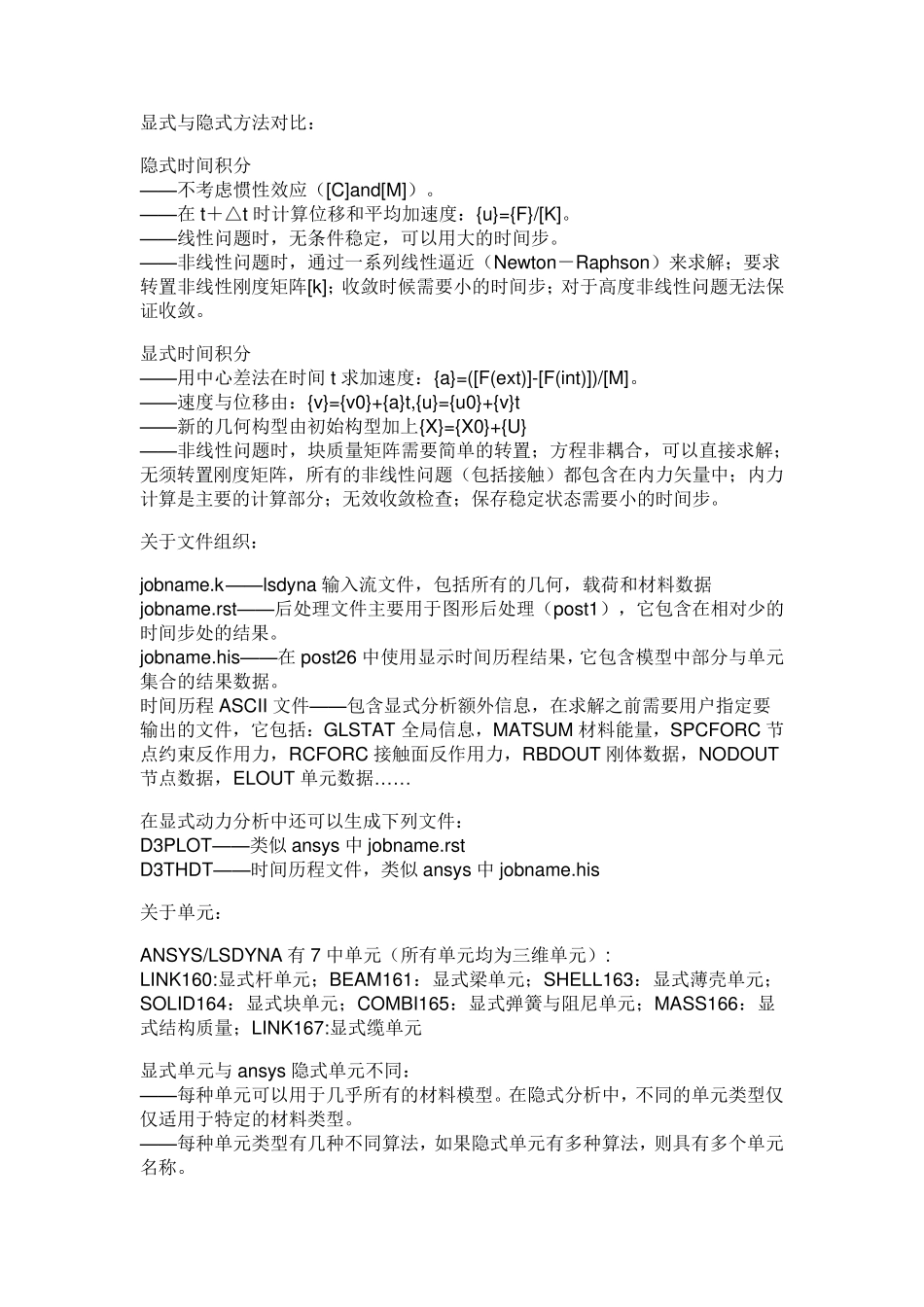

显式与隐式方法对比： 隐式时间积分 ——不考虑惯性效应（[C]and[M]）。 ——在t＋△t 时计算位移和平均加速度：{u}={F}/[K]。 ——线性问题时，无条件稳定，可以用大的时间步。 ——非线性问题时，通过一系列线性逼近（Newton－Raphson）来求解；要求转置非线性刚度矩阵[k]；收敛时候需要小的时间步；对于高度非线性问题无法保证收敛。 显式时间积分 ——用中心差法在时间t 求加速度：{a}=([F(ext)]-[F(int)])/[M]。 ——速度与位移由：{v}={v0}+{a}t,{u}={u0}+{v}t ——新的几何构型由初始构型加上{X}={X0}+{U} ——非线性问题时，块质量矩阵需要简单的转置；方程非耦合，可以直接求解；无须转置刚度矩阵，所有的非线性问题（包括接触）都包含在内力矢量中；内力计算是主要的计算部分；无效收敛检查；保存稳定状态需要小的时间步。 关于文件组织： jobname.k——lsdyna 输入流文件，包括所有的几何，载荷和材料数据 jobname.rst——后处理文件主要用于图形后处理（post1），它包含在相对少的时间步处的结果。 jobname.his——在post26 中使用显示时间历程结果，它包含模型中部分与单元集合的结果数据。 时间历程 ASCII 文件——包含显式分析额外信息，在求解之前需要用户指定要输出的文件，它包括：GLSTAT 全局信息，MATSUM 材料能量，SPCFORC 节点约束反作用力，RCFORC 接触面反作用力，RBDOUT 刚体数据，NODOUT节点数据，ELOUT 单元数据…… 在显式动力分析中还可以生成下列文件： D3PLOT——类似 ansys 中 jobname.rst D3THDT——时间历程文件，类似 ansys 中 jobname.his 关于单元： ANSYS/LSDYNA 有 7 中单元（所有单元均为三维单元）: LINK160:显式杆单元；BEAM161：显式梁单元；SHELL163：显式薄壳单元；SOLID164：显式块单元；COMBI165：显式弹簧与阻尼单元；MASS166：显式结构质量；LINK167:显式缆单元 显式单元与ansys 隐式单元不同： ——每种单元可以用于几乎所有的材料模型。在隐式分析中，不同的单元类型仅仅适用于特定的材料类型。 ——每种单元类型有几种不同算法，如果隐式单元有多种算法，则具有多个单元名称。 ——所有的显式动力单元具有一个线性位移函数，目前尚没有具有二次位移函数的高阶单元。 ——每种显式动力单元缺省为单点积分。 ——不具备额外形函数和中间节点的单元以及 P 单元。 ——单元支持 ansy s/lsdy na 中所有的非线性选项。 简化积分单元的使...
