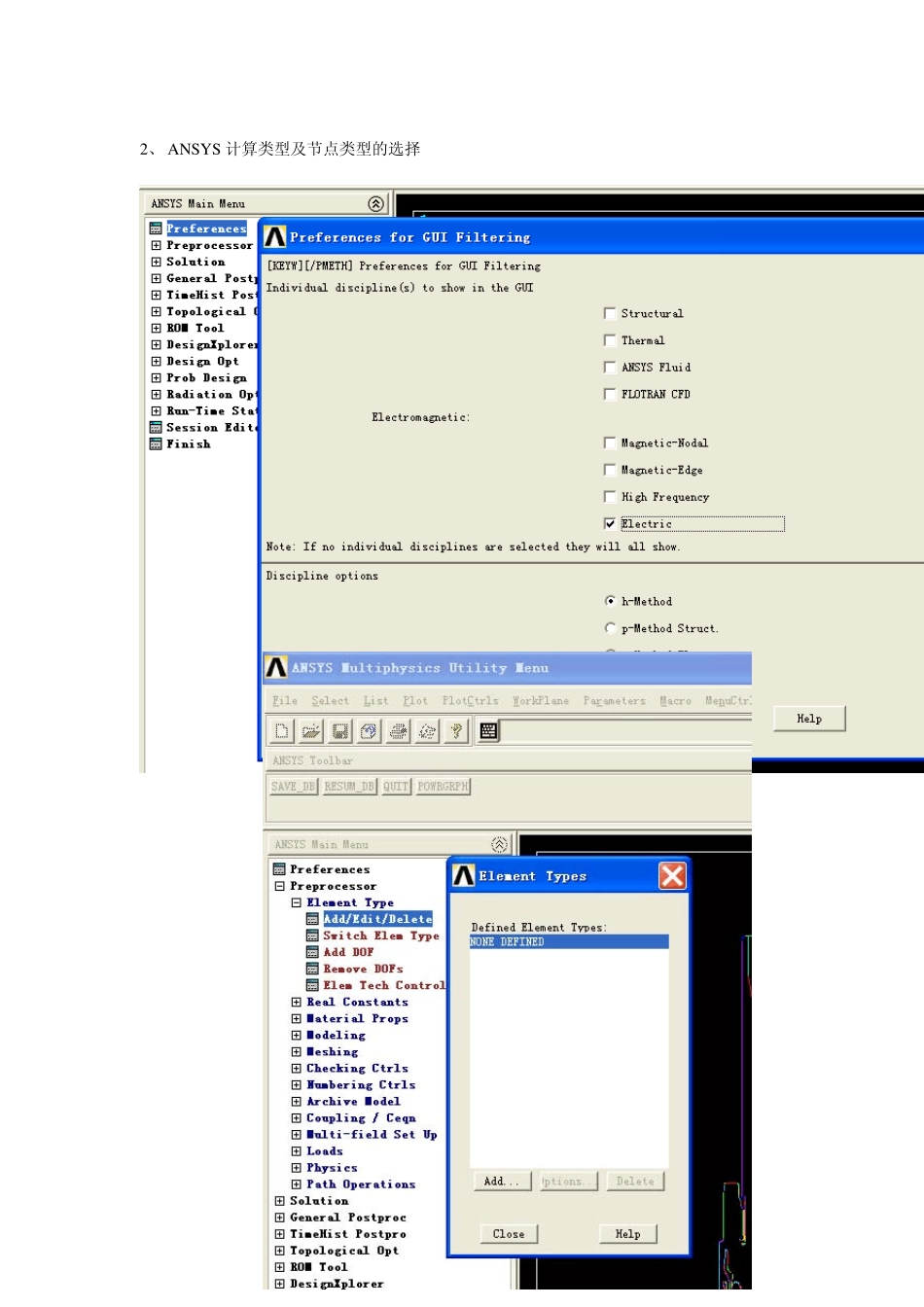

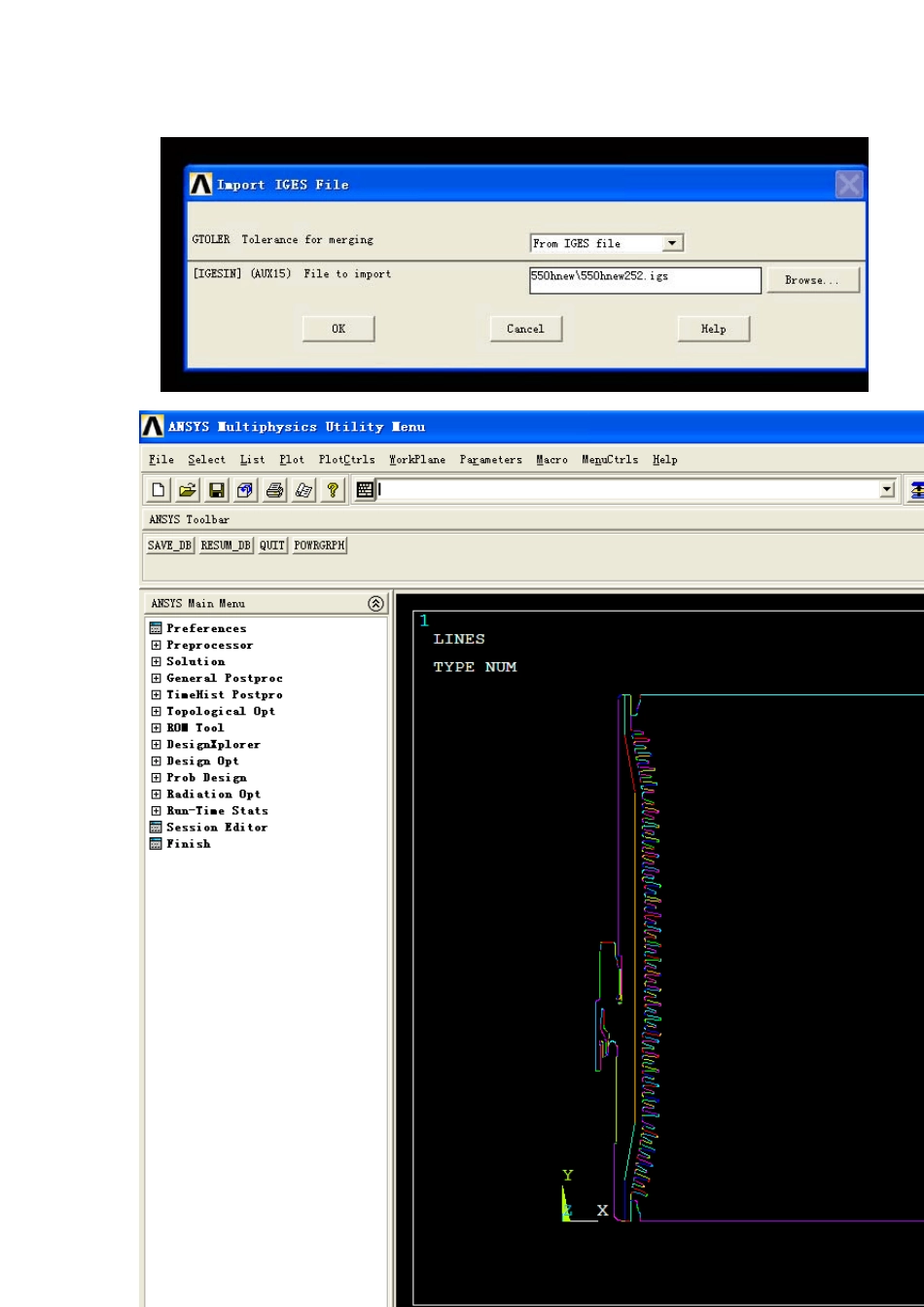

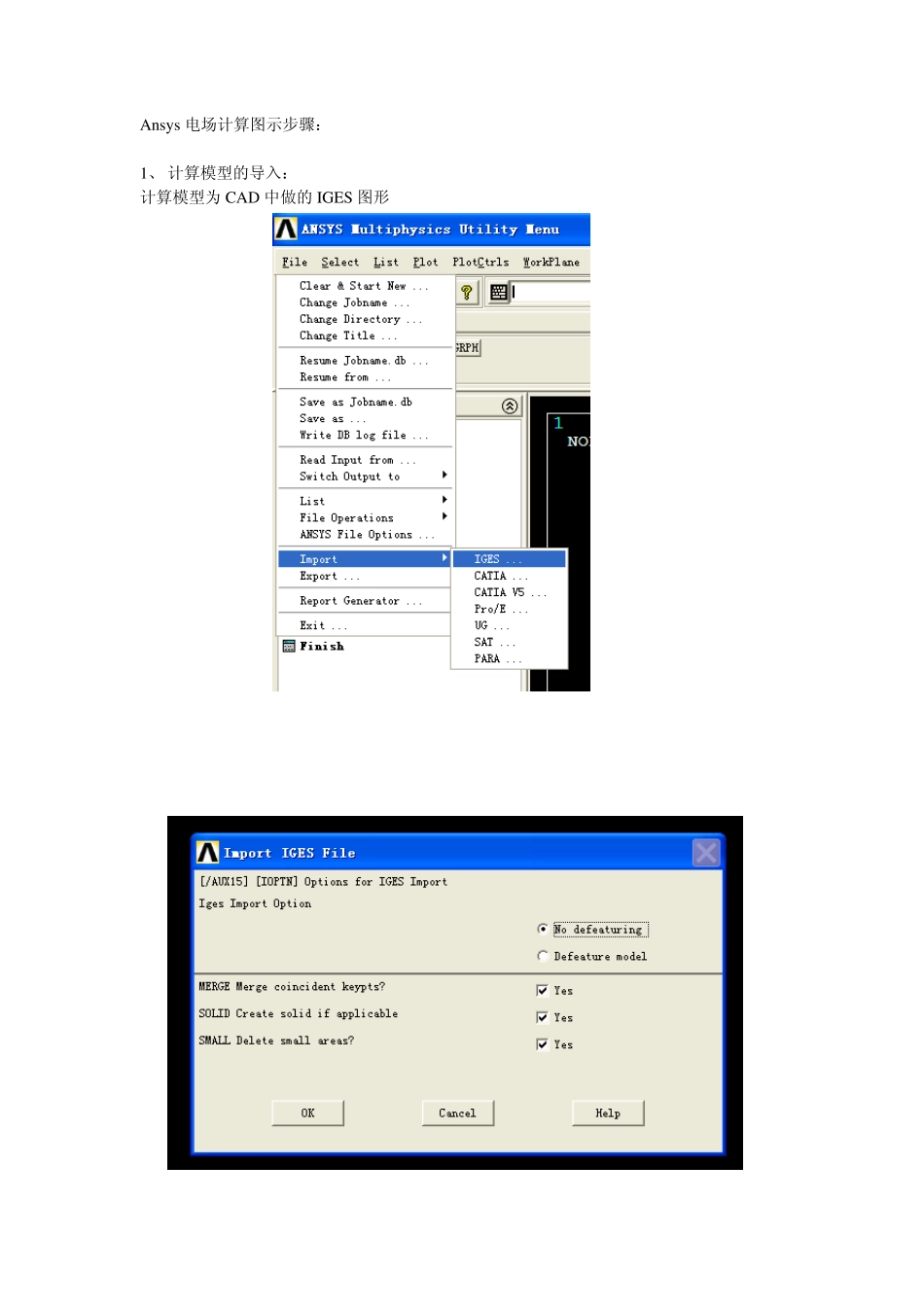

Ansys 电场计算图示步骤： 1、 计算模型的导入： 计算模型为 CAD 中做的 IGES 图形 2、 ANSY S 计算类型及节点类型的选择 点击ADD 选择如下图示接点类型 点击OPITIONS 选择如下图示计算模型类型 3、 建立绝缘介质的介电常数 一般取值为：空气 1.000585、SF6 为 1.002、聚四氟乙烯为 3.5、瓷套 6.0 如下图建立新的介质的介电常数： 双击CONSTANT，输入介电常数，如下图示： 4、 面域的创建方式： 为了选取线段所组成的面域更快捷，选用 LOOP 选择方式 5 、 面域属性的赋予： 选择步骤 4 创建的面域，根据步骤 3 建立的介电常数的顺序赋予面域所包围的绝缘介质的介点常数： 6、 网格的划分： 剖分面域的选择： 点击 MESH，然后选取步骤 3 建立的面域 为了计算更精确进行网格细分： 点击 REFINE 进行局部剖分 7、 负载（电压）的施加： 为了选取加压部位方便，可以选用 LOOP 选择方式，选择完毕后点击 APPLY 为加压部位施加电压数值如下图 8 、 如下图进行数值计算： 9 、 结果的打印显示
