ANSYS建模导入abaqus

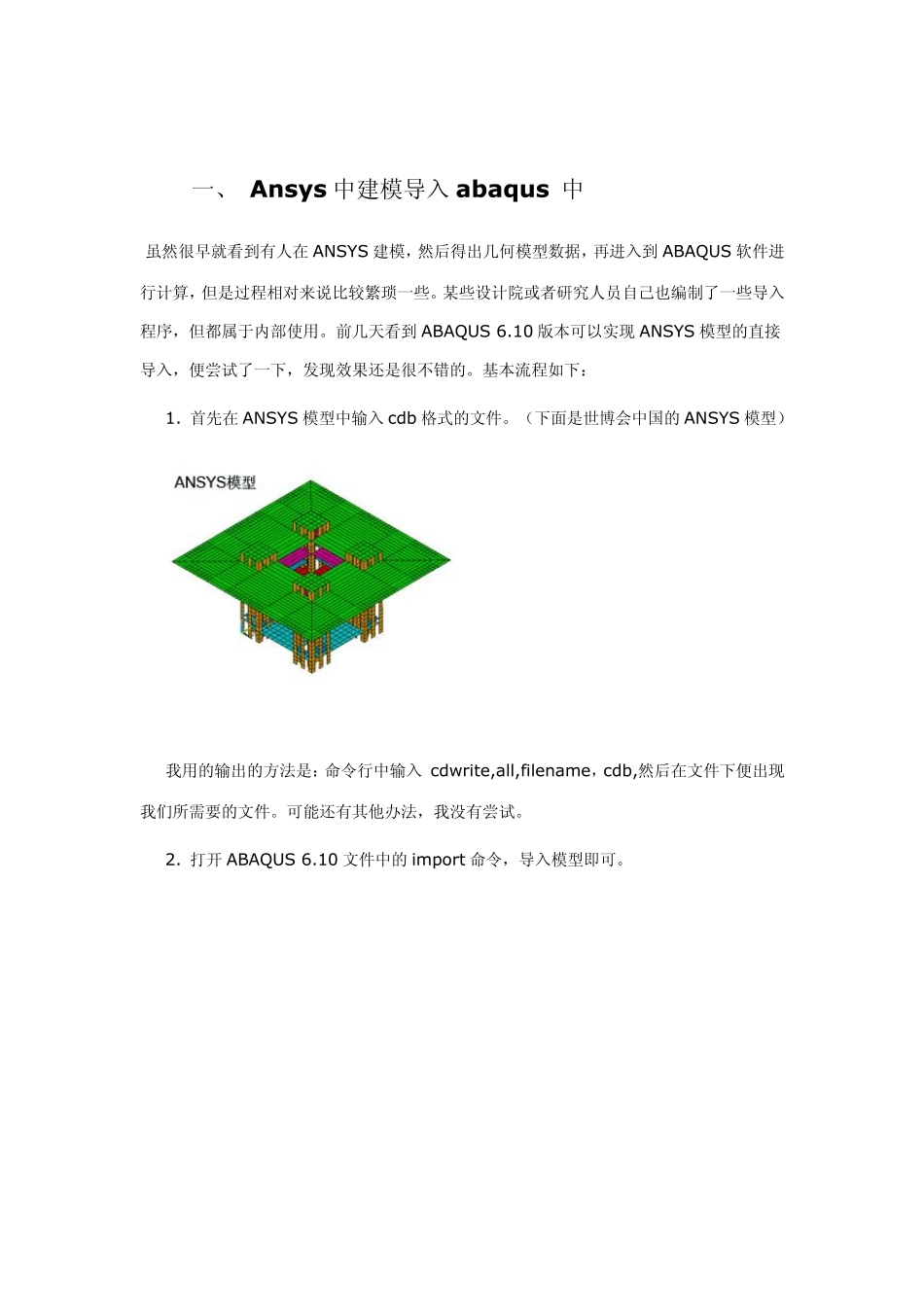

一、 Ansys 中建模导入 abaqus 中 虽然很早就看到有人在 ANSYS 建模，然后得出几何模型数据，再进入到 ABAQUS 软件进行计算，但是过程相对来说比较繁琐一些。某些设计院或者研究人员自己也编制了一些导入程序，但都属于内部使用。前几天看到 ABAQUS 6.10 版本可以实现 ANSYS 模型的直接导入，便尝试了一下，发现效果还是很不错的。基本流程如下： 1. 首先在 ANSYS 模型中输入 cdb 格式的文件。（下面是世博会中国的 ANSYS 模型） 我用的输出的方法是：命令行中输入 cdw rite,all,filename，cdb,然后在文件下便出现我们所需要的文件。可能还有其他办法，我没有尝试。 2. 打开 ABAQUS 6.10 文件中的 import 命令，导入模型即可。 3. 在ABAQUS 中即可显示出导入后的模型。 看效果还是很不错的。然后查看信息，包含的还是很全的。 在导入的时候很顺利，没有遇到什么情况，但我对导入后的模型没有没有做详细的检查，大家有兴趣了可以自己试试看。 二、请问各位大侠：请问 ABAQUS 后处理云图中，其图例的字体大小怎样调整？谢谢。 如果我没有理解错的话。 viewport//viewport annotation options//进入viewport annotation options 对话框，选择Legend 标签，在Text 区域选择 Set Front 按钮进行设置。 inp 编码介绍 （一）．ABAQUS 头信息文件段（1－4） 1.*PREPRINT 输出求解过程所要求的信息（在dat 文件中） ie:*PREPRINT, ECHO=YES, HISTORY=YES, MODEL=YES 2.*HEADING 标题输出文件（出现在POST/VIEW 窗口中，且出现在结果输出文件中） ie:*HEADING STRESS ANALYSIS FOR A PLATE WITH A HOLE 3.*RESTART 要求 abaqus/standard 输出其 POST/view 模块所需要的.res 文件。其中的FREQ＝？控制结果在每次迭代（或载荷步）输出的次数。 ie:*RESTART, WRITE, FREQ=1 4.*FILE FORMAT 要求 abaqus/standard 输出到.fil 中的某些信息。它也用于 post。对于在后处理中得到x-y 形式的诸如应力－时间、应力－应变图有用！ ie: *FILE FORMAT, ZERO INCREMENT （二）．ABAQUS 网格生成段 定义结点、单元，常用的命令有：结点定义（*NODE，*NGEN），单元定义（*ELEMENT，*ELGEN 等）。 1.*NODE 定义结点，其格式为： *NODE 结点号，x 轴坐标，y 轴坐标，（z 轴坐标） 2.*NGEN 在已有结点的基础上进行多个结点的生成，一般是在两结点间以某种方式...
