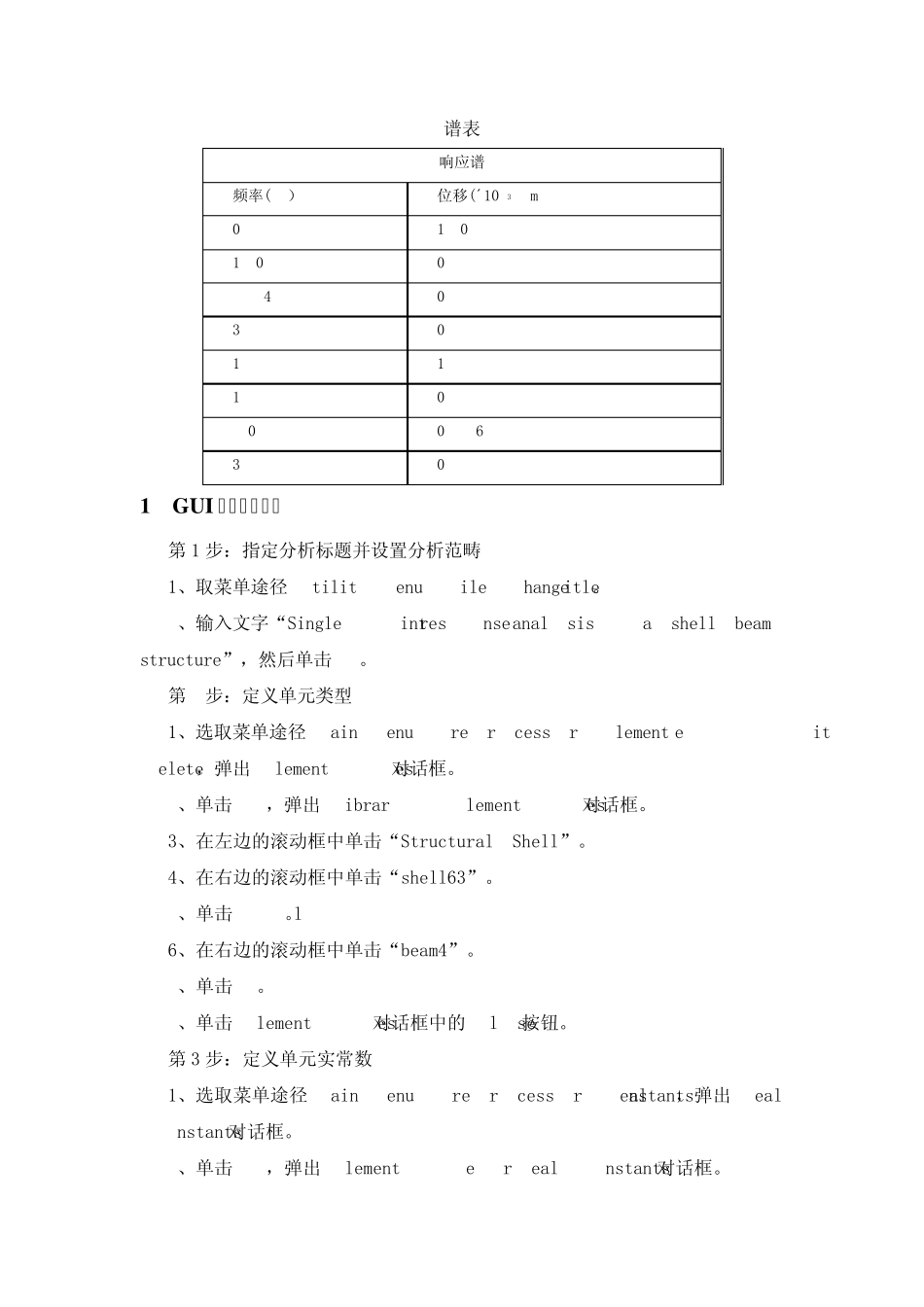

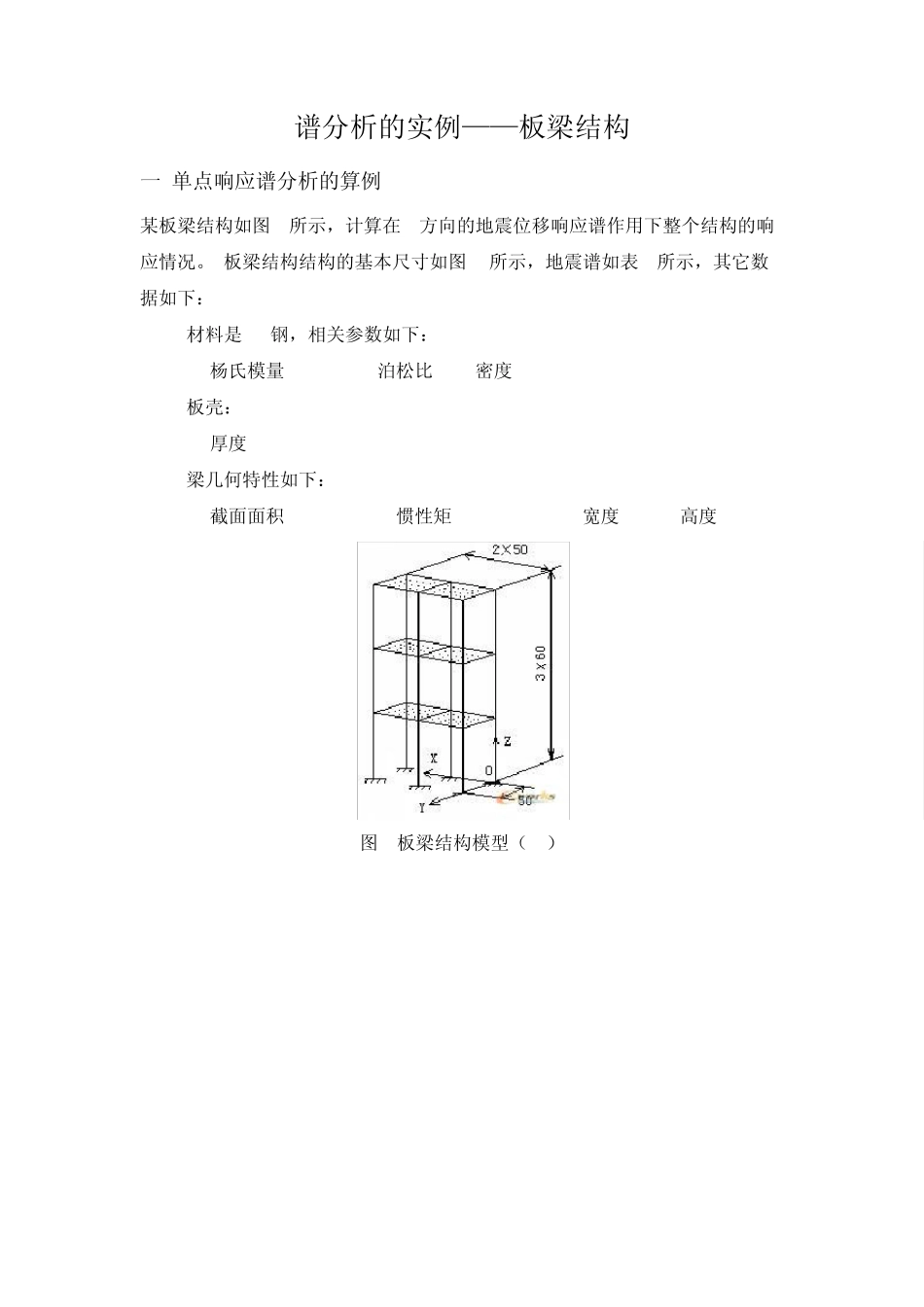

谱分析的实例——板梁结构 一 单点响应谱分析的算例 某板梁结构如图 3所示,计算在 Y方向的地震位移响应谱作用下整个结构的响应情况。 板梁结构结构的基本尺寸如图 3所示,地震谱如表 5所示,其它数据如下: 1.材料是 A3钢,相关参数如下: 杨氏模量=2e11N/m 2 泊松比=0.3密度=7.8e 3Kg/m 3 2.板壳: 厚度=2e-3m 3.梁几何特性如下: 截面面积=1.6e-5 m 2 惯性矩=64/3e-12 m 4 宽度=4e-3m高度=4e-3m 图 3板梁结构模型(mm) 谱表 响应谱 频率(Hz) 位移(´10 3 m) 0.5 1.0 1.0 0.5 2.4 0.9 3.8 0.8 17 1.2 18 0.75 20 0.86 32 0.2 1 GU I 方式分析过程 第1 步:指定分析标题并设置分析范畴 1、取菜单途径Utility Menu>File>Change Title。 2、输入文字“Single-point response analysis of a shell-beam structure”,然后单击 OK。 第2步:定义单元类型 1、选取菜单途径Main Menu>Preprocessor>Element Type>Add/Edit/ Delete,弹出 Element Types对话框。 2、单击 Add,弹出 Library of Element Types对话框。 3、在左边的滚动框中单击“Structural Shell”。 4、在右边的滚动框中单击“shell63”。 5、单击 Apply。 6、在右边的滚动框中单击“beam4”。 7、单击 OK。 8、单击 Element Types对话框中的 Close按钮。 第3 步:定义单元实常数 1、选取菜单途径Main Menu>Preprocessor>Real Constants,弹出 Real Constants对话框。 2、单击 Add,弹出 Element Type for Real Constants对话框。 3、选择 1号单元,单击 OK,弹出 Real Constants for Shell63对话框。 4、在 TK(I)处输入 2e-3。单击 OK,关闭 Real Constants for Shell63对话框。 5、重复 2、过程。 6、选择 2号单元,单击 OK,弹出 Real Constants for Beam4对话框。 7、分别输入下列数据:AREA为 1.6E-5,IZZ和 IYY均为 21.333E-12,TKZTKY均为 4E-3。单击 OK,关闭 Real Constants for Beam4对话框。 8、单击 Close,关闭 Real Constants对话框。 第 4步:指定材料性能 1、选取菜单途径 Main Menu>Preprocessor>Material Props>-Constant-Isotropic,弹出 Isotropic Material Properties对话框。 2、指定材料号为 1,单击 OK弹出第二个对话框。 3、输入 EX为 2e11。 4、输入 DENS为 7.8e3。 5、输入 NUXY为 ...
