ArcMap10由XYZ散点数据生成TIN并计算表面体积的步骤

ArcMap10由XYZ散点数据生成TIN并计算表面体积的步骤_第1页
1/7
ArcMap10由XYZ散点数据生成TIN并计算表面体积的步骤_第2页
2/7
ArcMap10由XYZ散点数据生成TIN并计算表面体积的步骤_第3页
3/7

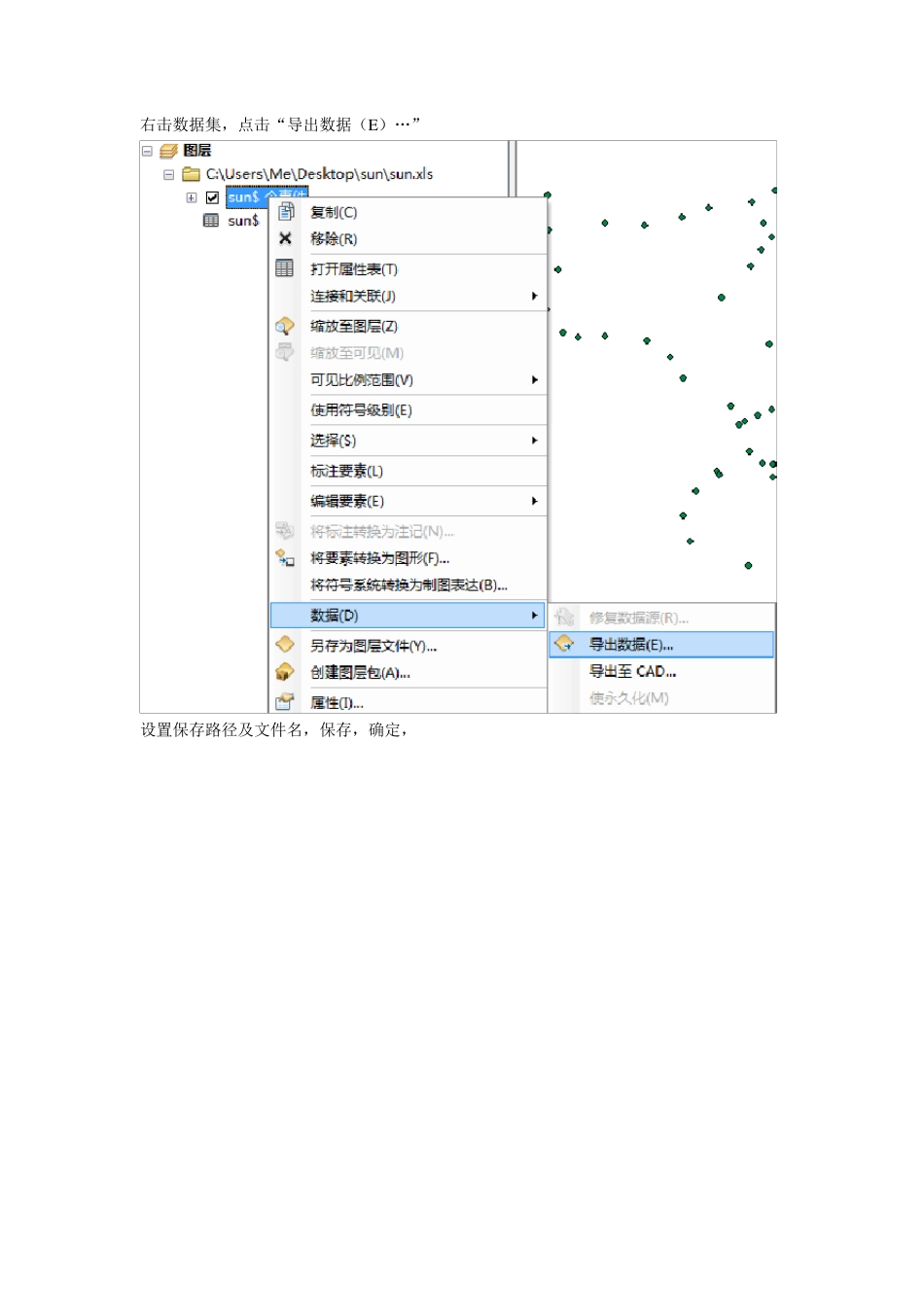

在ArcMap 中计算表面体积的步骤 启动ArcMap,添加数据sun.xls: 在加载的数据上右击,点击“显示 XY 数据(X)…”, 指定 X、Y 和 Z 坐标字段,并设置坐标系为“Beijing_1954”, 依次点击确定,散点数据就显示出来, 右击数据集,点击“导出数据(E )…” 设置保存路径及文件名,保存,确定, 在“sun”文件夹中创建“boundary”线shp 文件, 编辑器—>开始编辑,编辑完成,保存编辑, ArcToolbox 工具箱中,选择数据管理工具—>要素—>要素转面,生成 clip_poly gon 多边形, 启动 ArcToolbox 工具箱,选择3D Analy st 工具—>TIN 管理—>创建 TIN, 设置输出 TIN 的路径、名称,空间参考,输入要素类“su n_shp”和“clip_poly gon”,“clip_poly gon”的各参数设置如下图所示,并勾选“约束型 Delaunay”,确定, 生成的TIN 如图所示, ArcToolbox 工具箱中,选择3D Analy st 工具—>功能性表面—>表面体积,设置各参数,确定,完成表面体积的计算。
