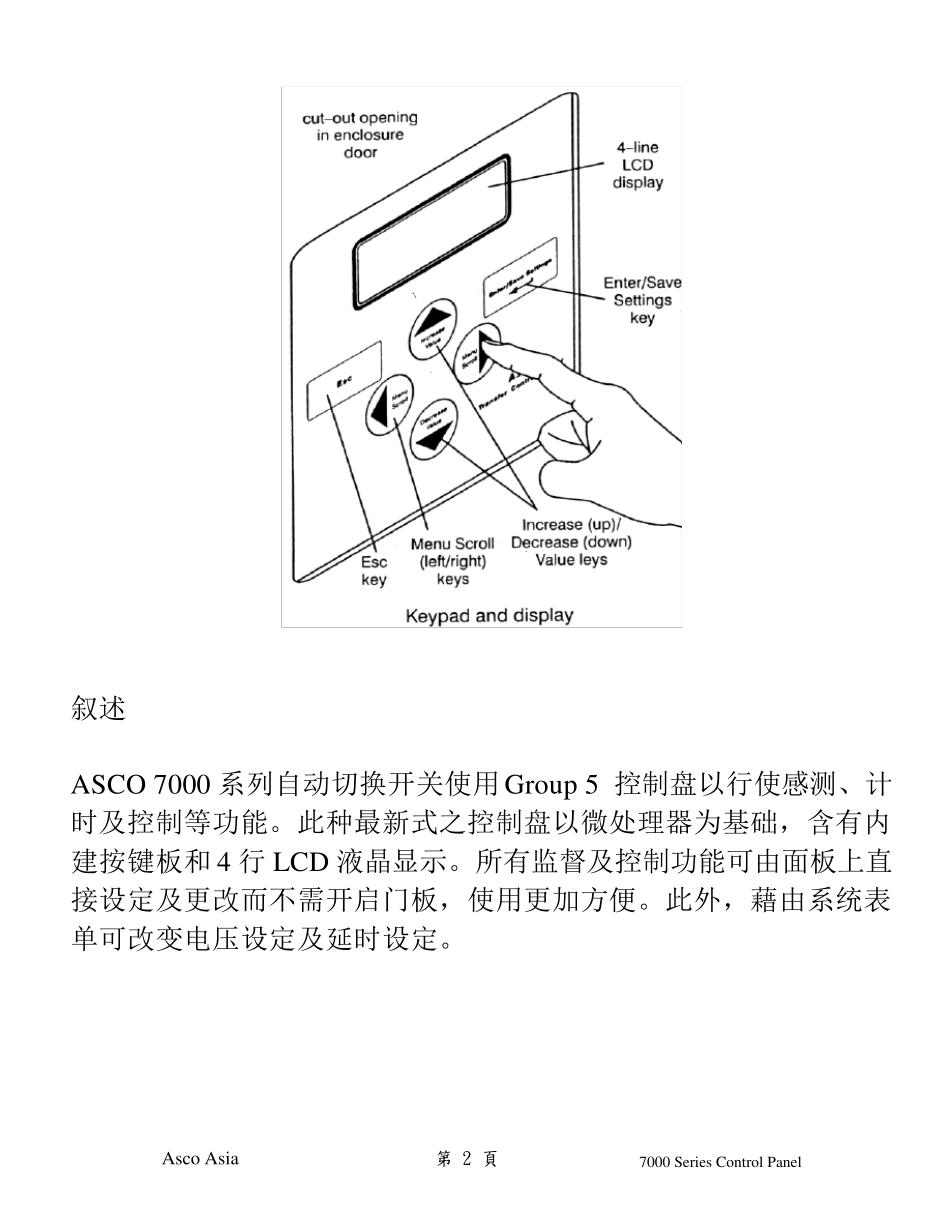

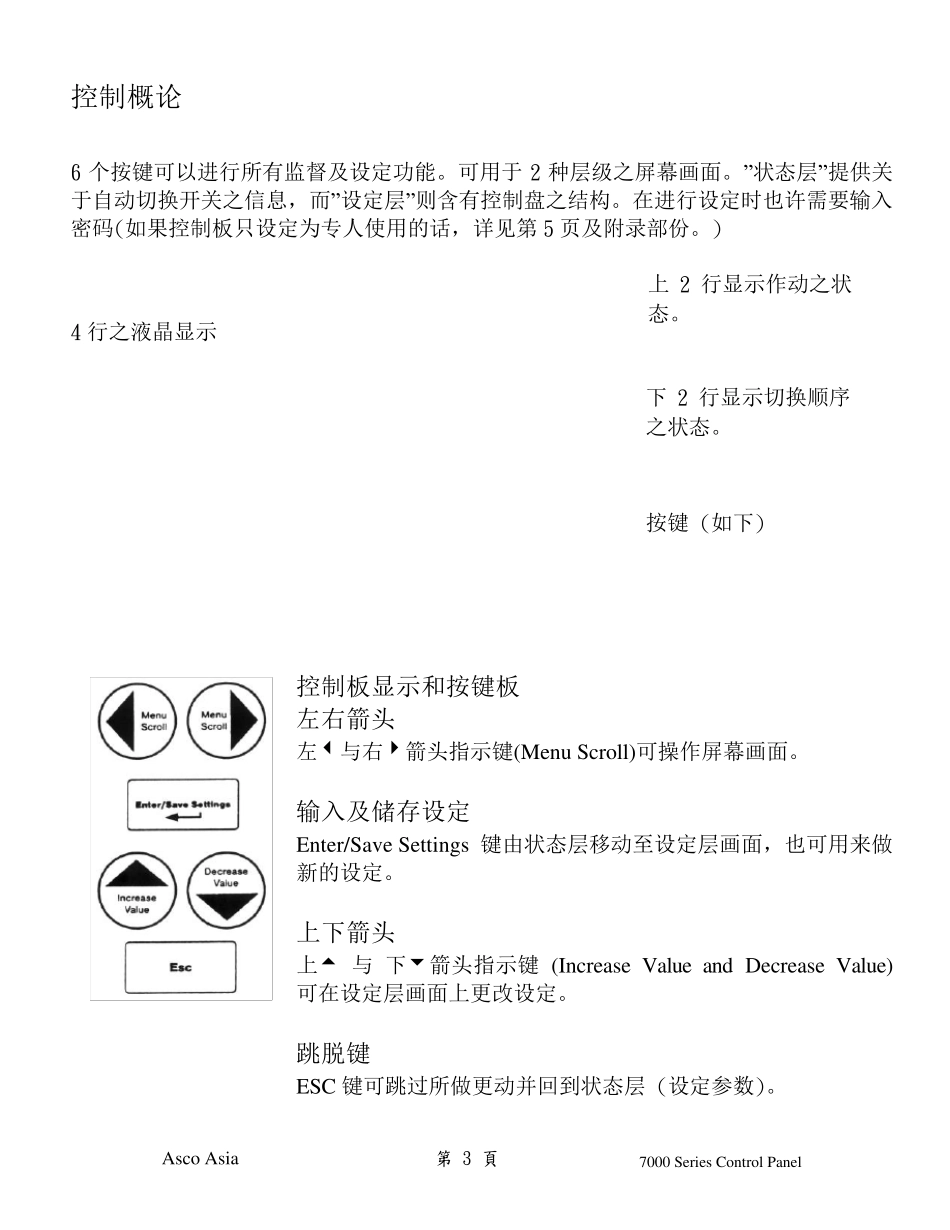

Asco Asia 第 1 頁 7000 Series Control Panel ASCO 7000 系列 GROUP 5 控制盘 使用手册 注:此中文操作手册须与原文手册搭配使用,并以原文手册为主. ASCO ASIA Original 381333-126 Asco Asia 第 2 頁 7000 Series Control Panel 叙述 ASCO 7000 系列自动切换开关使用Grou p 5 控制盘以行使感测、计时及控制等功能。此种最新式之控制盘以微处理器为基础，含有内建按键板和 4 行LCD 液晶显示。所有监督及控制功能可由面板上直接设定及更改而不需开启门板，使用更加方便。此外，藉由系统表单可改变电压设定及延时设定。 Asco Asia 第 3 頁 7000 Series Control Panel 控制概论 6 个按键可以进行所有监督及设定功能。可用于 2 种层级之屏幕画面。”状态层”提供关于自动切换开关之信息，而”设定层”则含有控制盘之结构。在进行设定时也许需要输入密码(如果控制板只设定为专人使用的话，详见第 5 页及附录部份。) 4 行之液晶显示 控制板显示和按键板 左右箭头 左与右箭头指示键(Menu Scroll)可操作屏幕画面。 输入及储存设定 Enter/Sav e Settings 键由状态层移动至设定层画面，也可用来做新的设定。 上下箭头 上 与 下箭头指示键 (Increase Valu e and Decrease Valu e) 可在设定层画面上更改设定。 跳脱键 ESC 键可跳过所做更动并回到状态层 (设定参数)。 上 2 行显示作动之状态。 下 2 行显示切换顺序之状态。 按键 (如下) Asco Asia 第 4 頁 7000 Series Control Panel 设定概论 控制盘设定可由控制面板来显示和更改。有些设定可能需要输入密码。(如果控制板已设定为专人使用) 在 ATS 状态显示列上显示”NORMAL OK”时，按下Enter/Sav e settings 可到窗体之设定层。 您可以按右箭头钮去看 8 种参数的资料设定显示 (如下所示)，每种设定的概述表列如下。详细的窗体列在后续页中。 电压及频率设定 见第 6 页 时间延时设定 见第 8 页 附加功能设定 见第 10 页 一般设定 见第 12 页 引擎定时运转设定 见第 14 页 事件纪录 见第 16 页 服务数值/自我诊断功能及原厂设定值 见第 17,18 页 Asco Asia 第 5 頁 7000 Series Control Panel 如何更改设定 更改控制盘之设定 1. 到您要更动设定之屏幕画面，见第12 页。 2. 按下按钮以激活第一个闪光区，如果控制盘需输入密码，请看下...
