ASMEPTC4.3空预器试验方案

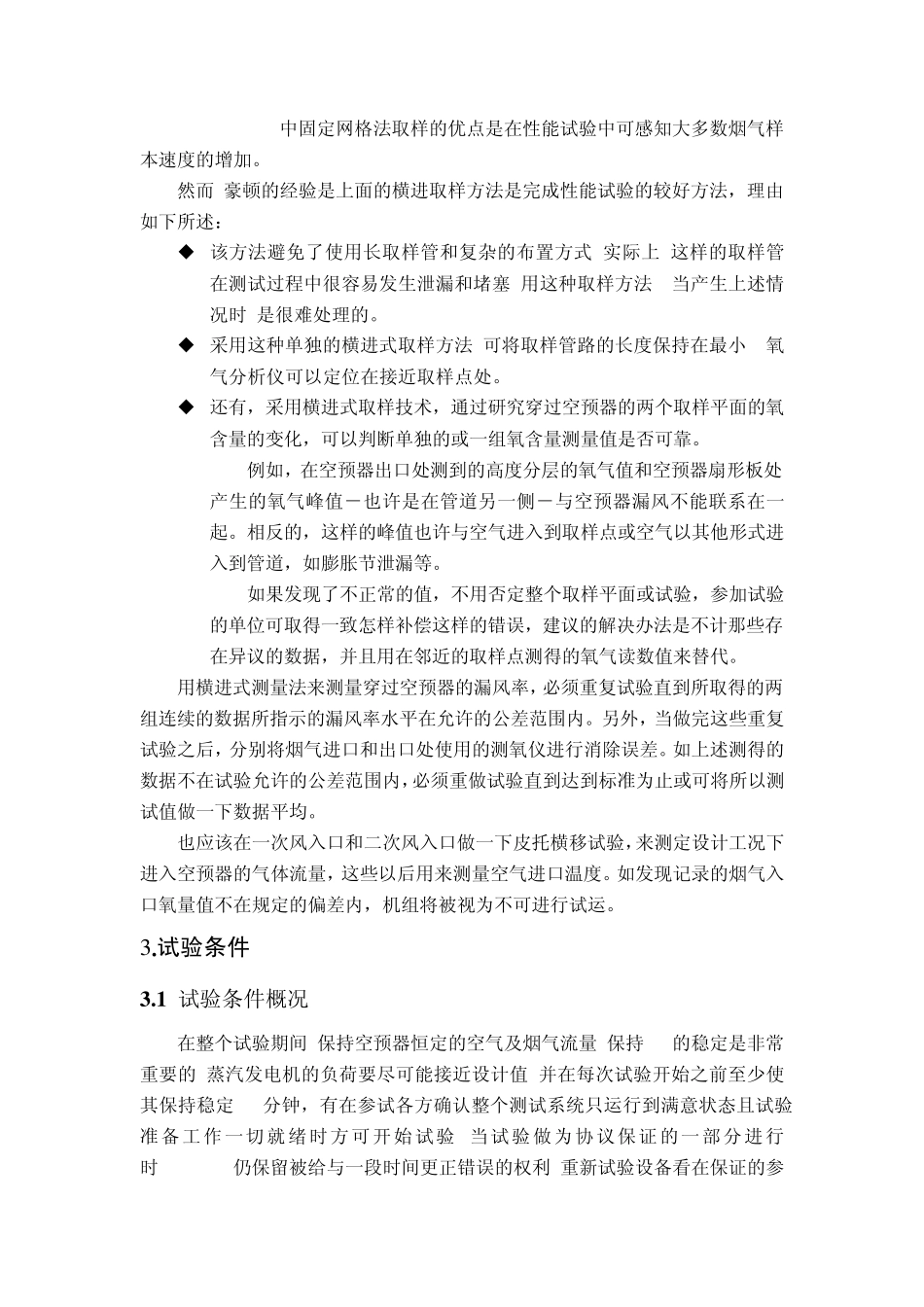

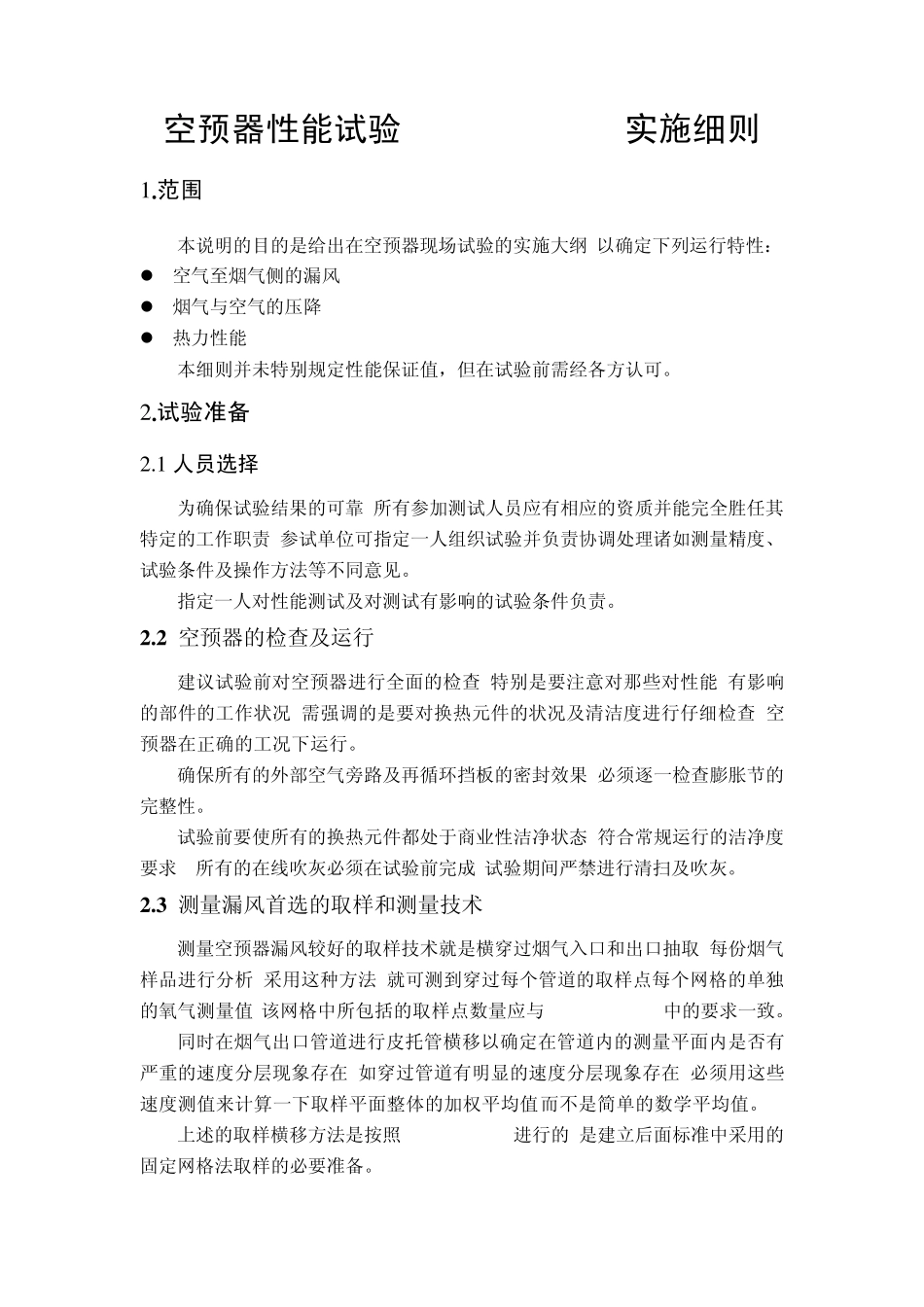

空预器性能试验ASME PTC 4.3实施细则 1 .范围 本说明的目的是给出在空预器现场试验的实施大纲,以确定下列运行特性：  空气至烟气侧的漏风  烟气与空气的压降  热力性能 本细则并未特别规定性能保证值，但在试验前需经各方认可。 2 .试验准备 2 .1 人员选择 为确保试验结果的可靠,所有参加测试人员应有相应的资质并能完全胜任其特定的工作职责,参试单位可指定一人组织试验并负责协调处理诸如测量精度、试验条件及操作方法等不同意见。 指定一人对性能测试及对测试有影响的试验条件负责。 2 .2 空预器的检查及运行 建议试验前对空预器进行全面的检查,特别是要注意对那些对性能 有影响的部件的工作状况,需强调的是要对换热元件的状况及清洁度进行仔细检查,空预器在正确的工况下运行。 确保所有的外部空气旁路及再循环挡板的密封效果,必须逐一检查膨胀节的完整性。 试验前要使所有的换热元件都处于商业性洁净状态(符合常规运行的洁净度要求),所有的在线吹灰必须在试验前完成,试验期间严禁进行清扫及吹灰。 2 .3 测量漏风首选的取样和测量技术 测量空预器漏风较好的取样技术就是横穿过烟气入口和出口抽取 每份烟气样品进行分析,采用这种方法,就可测到穿过每个管道的取样点每个网格的单独的氧气测量值.该网格中所包括的取样点数量应与 ASME PTC 4.3 中的要求一致。 同时在烟气出口管道进行皮托管横移以确定在管道内的测量平面内是否有严重的速度分层现象存在,如穿过管道有明显的速度分层现象存在,必须用这些速度测值来计算一下取样平面整体的加权平均值,而不是简单的数学平均值。 上述的取样横移方法是按照 ASMEPTC4.3进行的,是建立后面标准中采用的固定网格法取样的必要准备。 ASMEPTC4.3中固定网格法取样的优点是在性能试验中可感知大多数烟气样本速度的增加。 然而,豪顿的经验是上面的横进取样方法是完成性能试验的较好方法，理由如下所述：  该方法避免了使用长取样管和复杂的布置方式,实际上,这样的取样管在测试过程中很容易发生泄漏和堵塞,用这种取样方法, 当产生上述情况时,是很难处理的。  采用这种单独的横进式取样方法,可将取样管路的长度保持在最小, 氧气分析仪可以定位在接近取样点处。  还有，采用横进式取样技术，通过研究穿过空预器的两个取样平面的氧含量的变化，可以判断单独的或一组氧含量测量值是否可靠。 例如，在空预器出口处测到的高度分层的氧气值和空预器扇形板处...
