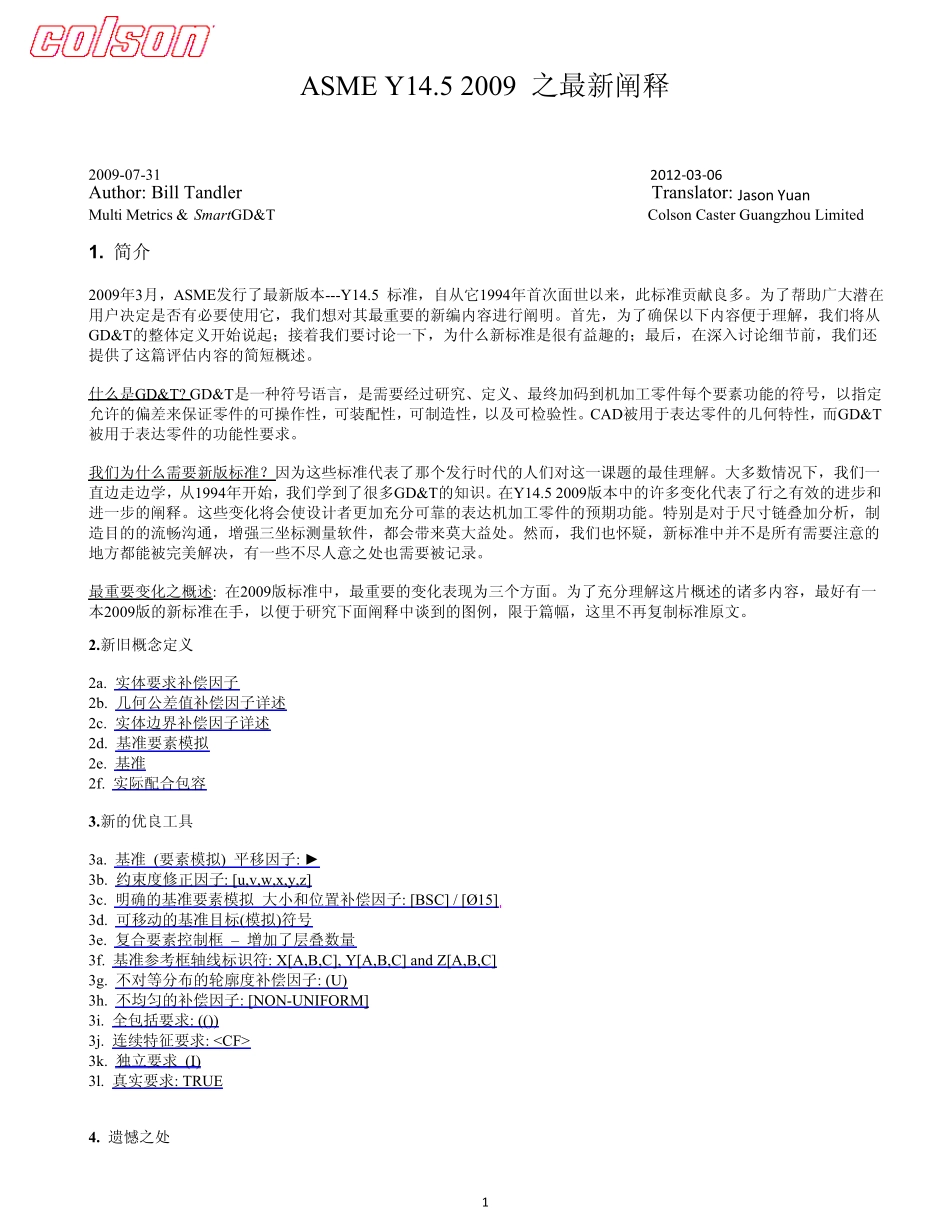

ASMEY14.52009之最新阐释

1 ASME Y14.5 2009 之最新阐释 2009-07-31 2012-03-06 Author: Bill Tandler Translator: Jason Yuan Multi Metrics & SmartGD&T Colson Caster Guangzhou Limited 1 . 简介 2009年3月，ASME发行了最新版本---Y14.5 标准，自从它1994年首次面世以来，此标准贡献良多。为了帮助广大潜在用户决定是否有必要使用它，我们想对其最重要的新编内容进行阐明。首先，为了确保以下内容便于理解，我们将从GD&T的整体定义开始说起；接着我们要讨论一下，为什么新标准是很有益趣的；最后，在深入讨论细节前，我们还提供了这篇评估内容的简短概述。 什么是GD&T? GD&T是一种符号语言，是需要经过研究、定义、最终加码到机加工零件每个要素功能的符号，以指定允许的偏差来保证零件的可操作性，可装配性，可制造性，以及可检验性。CAD被用于表达零件的几何特性，而GD&T 被用于表达零件的功能性要求。 我们为什么需要新版标准？因为这些标准代表了那个发行时代的人们对这一课题的最佳理解。大多数情况下，我们一直边走边学，从1994年开始，我们学到了很多GD&T的知识。在Y14.5 2009版本中的许多变化代表了行之有效的进步和进一步的阐释。这些变化将会使设计者更加充分可靠的表达机加工零件的预期功能。特别是对于尺寸链叠加分析，制造目的的流畅沟通，增强三坐标测量软件，都会带来莫大益处。然而，我们也怀疑，新标准中并不是所有需要注意的地方都能被完美解决，有一些不尽人意之处也需要被记录。 最重要变化之概述: 在2009版标准中，最重要的变化表现为三个方面。为了充分理解这片概述的诸多内容，最好有一本2009版的新标准在手，以便于研究下面阐释中谈到的图例，限于篇幅，这里不再复制标准原文。 2.新旧概念定义 2a. 实体要求补偿因子 2b. 几何公差值补偿因子详述 2c. 实体边界补偿因子详述 2d. 基准要素模拟 2e. 基准 2f. 实际配合包容 3.新的优良工具 3a. 基准 (要素模拟) 平移因子: ► 3b. 约束度修正因子: [u,v,w,x,y,z] 3c. 明确的基准要素模拟 大小和位置补偿因子: [BSC] / [Ø15] 3d. 可移动的基准目标(模拟)符号 3e. 复合要素控制框 – 增加了层叠数量 3f. 基准参考框轴线标识符: X[A,B,C], Y[A,B,C] and Z[A,B,C] 3g. 不对等分布的轮廓度补偿因子: (U) 3h. 不均匀的补偿因子: [NON-UNIFORM] 3i. 全包括要求: (()) 3j. 连续特征要求: 3k. 独立要求 (I) 3...
