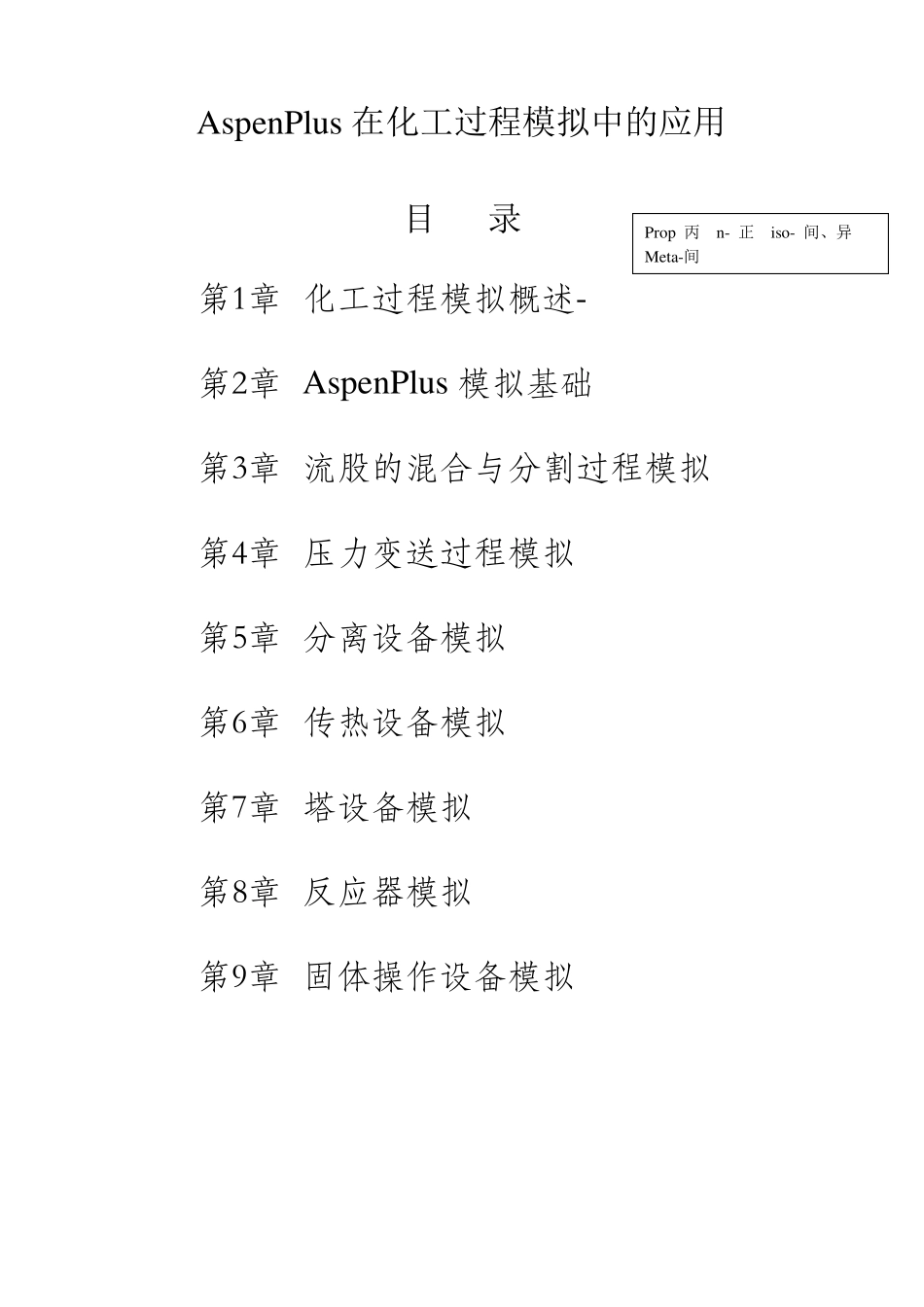

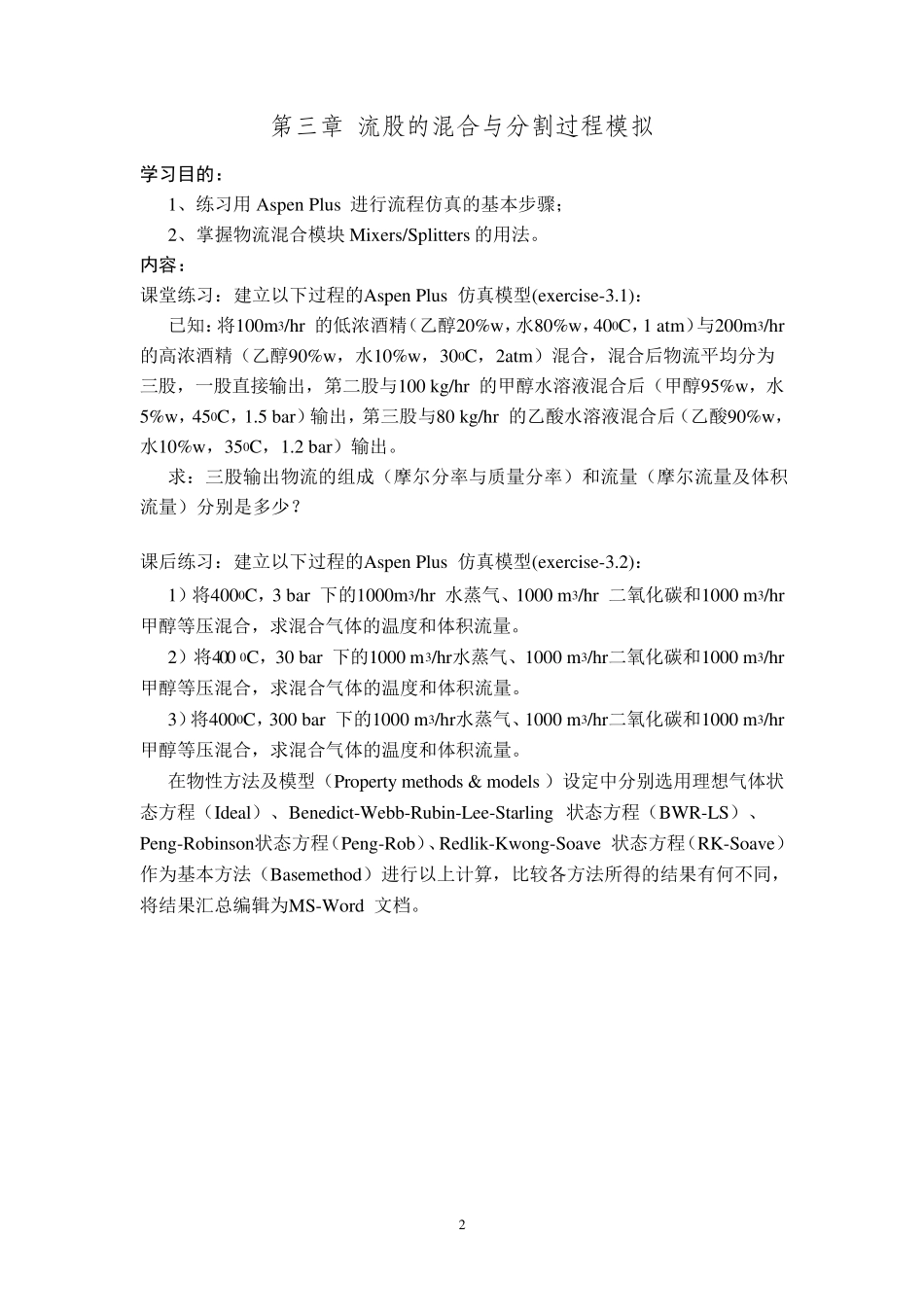

AspenPlu s 在化工过程模拟中的应用 目 录 第 1章 化 工 过 程 模 拟 概 述 - 第 2章 AspenPlu s 模 拟 基 础 第 3章 流 股 的 混 合 与 分 割 过 程 模 拟 第 4章 压 力 变 送 过 程 模 拟 第 5章 分 离 设 备 模 拟 第 6章 传 热 设 备 模 拟 第 7章 塔 设 备 模 拟 第 8章 反 应 器 模 拟 第 9章 固 体 操 作 设 备 模 拟 Prop 丙 n- 正 iso- 间、异 Meta-间 2 第三章 流股的混合与分割过程模拟 学习目的： 1、练习用 Aspen Plus 进行流程仿真的基本步骤； 2、掌握物流混合模块 Mixers/Splitters 的用法。 内容： 课堂练习：建立以下过程的Aspen Plus 仿真模型(exercise-3.1)： 已知：将100m3/hr 的低浓酒精（乙醇20%w，水80%w，400C，1 atm）与200m3/hr的高浓酒精（乙醇90%w，水10%w，300C，2atm）混合，混合后物流平均分为三股，一股直接输出，第二股与100 kg/hr 的甲醇水溶液混合后（甲醇95%w，水5%w，450C，1.5 bar）输出，第三股与80 kg/hr 的乙酸水溶液混合后（乙酸90%w，水10%w，350C，1.2 bar）输出。 求：三股输出物流的组成（摩尔分率与质量分率）和流量（摩尔流量及体积流量）分别是多少？ 课后练习：建立以下过程的Aspen Plus 仿真模型(exercise-3.2)： 1）将4000C，3 bar 下的1000m3/hr 水蒸气、1000 m3/hr 二氧化碳和1000 m3/hr 甲醇等压混合，求混合气体的温度和体积流量。 2）将400 0C，30 bar 下的1000 m3/hr水蒸气、1000 m3/hr二氧化碳和1000 m3/hr甲醇等压混合，求混合气体的温度和体积流量。 3）将4000C，300 bar 下的1000 m3/hr水蒸气、1000 m3/hr二氧化碳和1000 m3/hr甲醇等压混合，求混合气体的温度和体积流量。 在物性方法及模型（Property methods & models ）设定中分别选用理想气体状态方程（Ideal）、Benedict-Webb-Rubin-Lee-Starling 状态方程（BWR-LS）、Peng-Robinson状态方程（Peng-Rob）、Redlik-Kwong-Soave 状态方程（RK-Soave）作为基本方法（Basemethod）进行以上计算，比较各方法所得的结果有何不同，将结果汇总编辑为MS-Word 文档。 3 第四章 压力变送过程模拟 学习目的： 掌握各压力变送模块的用法，包括压缩机、泵、阀门、管道等。 内容： 课堂练习：建立以下过程的Aspen Plus 仿真模型： 1、 将100m3/hr 的水（250C，1.5 a...
