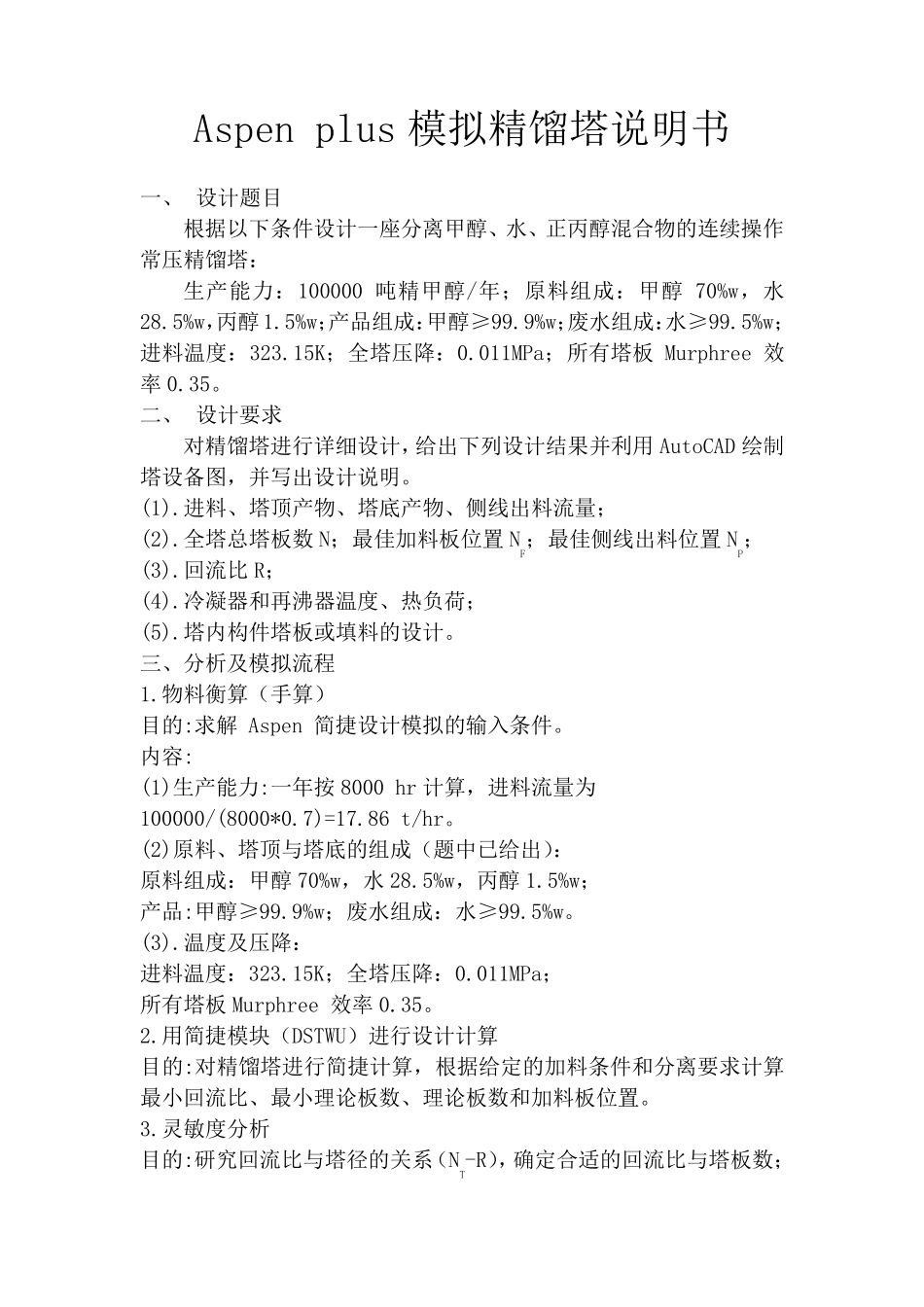

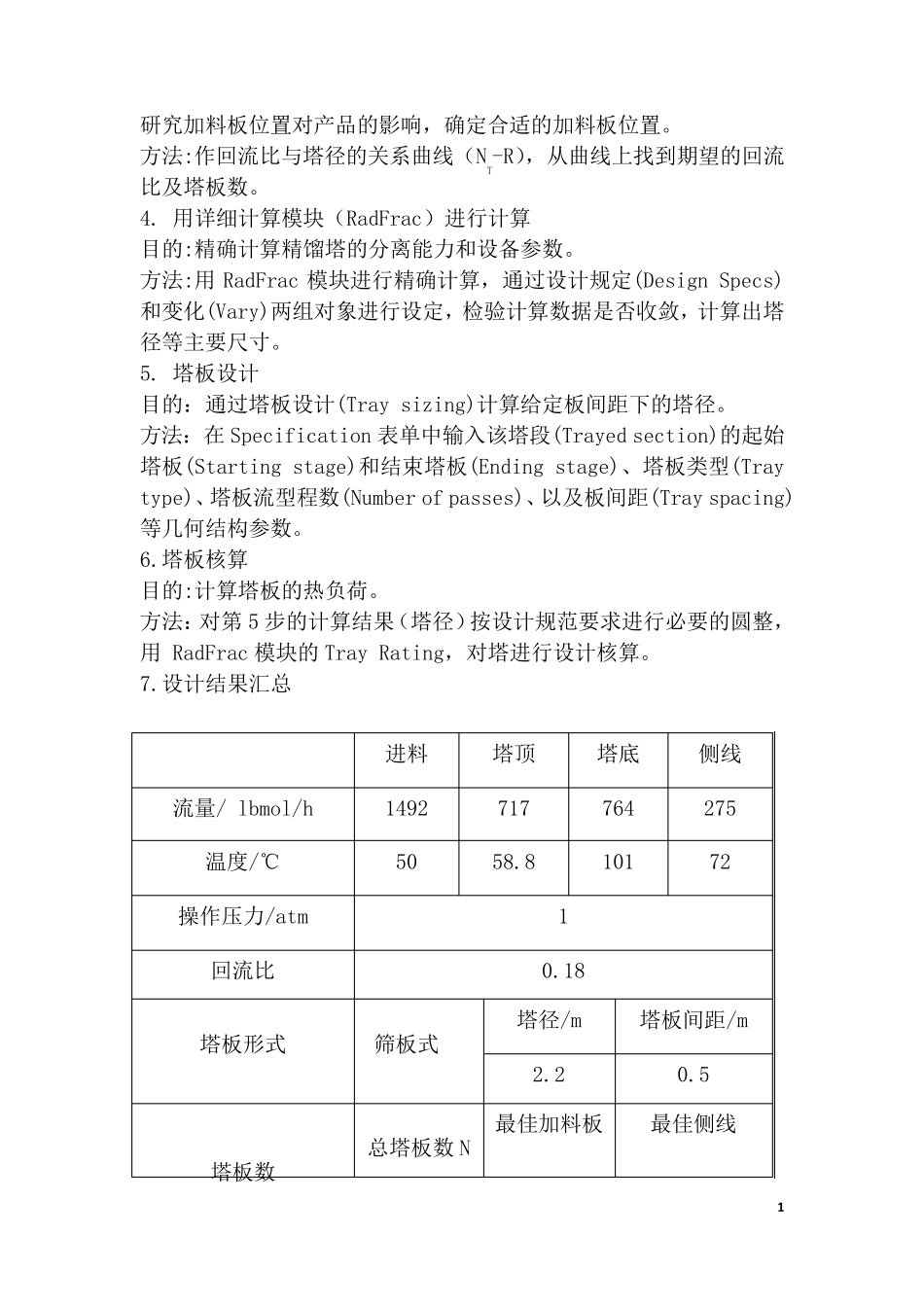

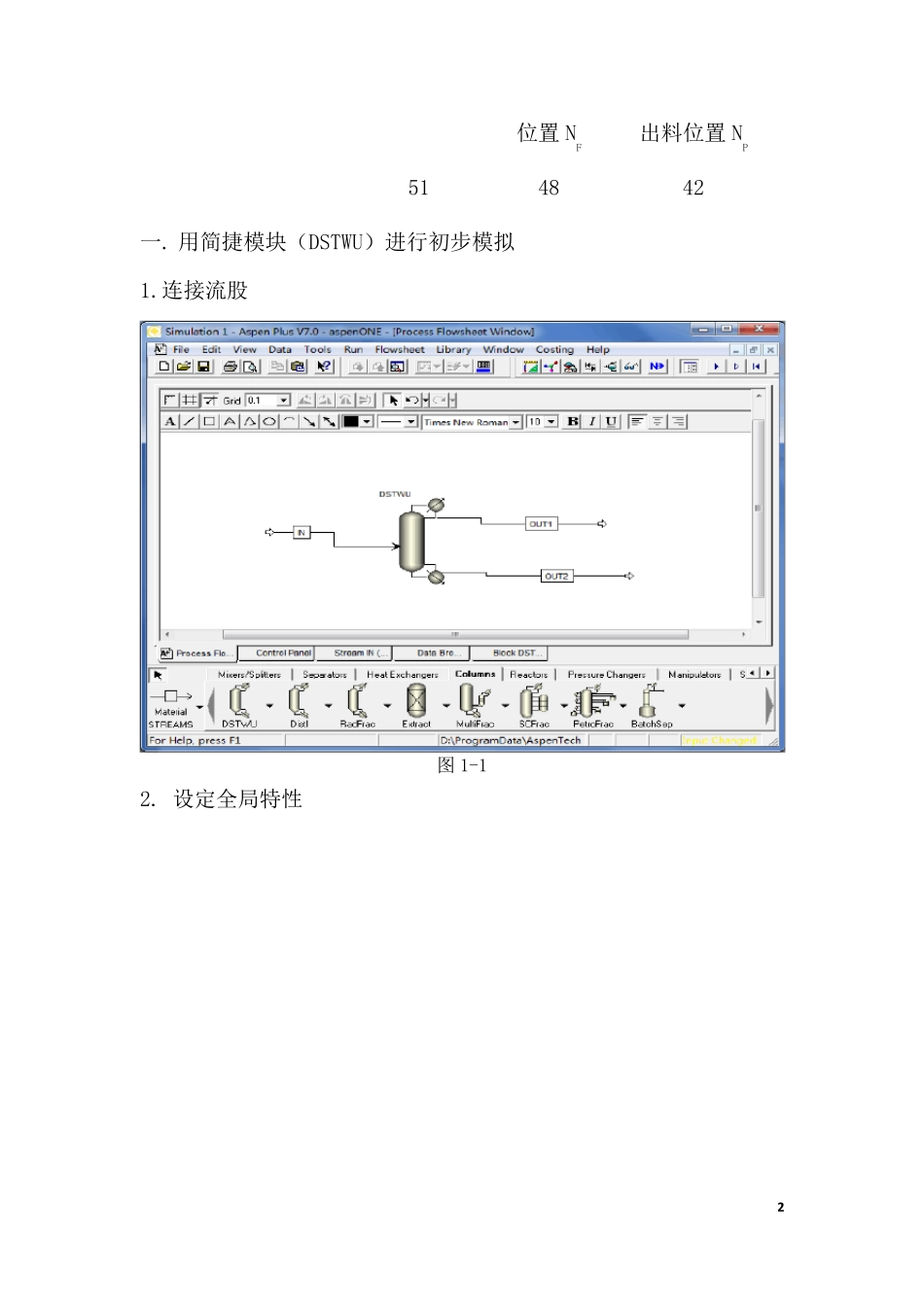

Aspen plus 模拟精馏塔说明书 一、 设计题目 根据以下条件设计一座分离甲醇、水、正丙醇混合物的连续操作常压精馏塔: 生产能力:100000 吨精甲醇/年;原料组成:甲醇70%w,水 28.5%w,丙醇1.5%w;产品组成:甲醇≥99.9%w;废水组成:水≥99.5%w;进料温度:323.15K;全塔压降:0.011MPa;所有塔板 Murphree 效率 0.35。 二、 设计要求 对精馏塔进行详细设计,给出下列设计结果并利用 AutoCAD 绘制塔设备图,并写出设计说明。 (1).进料、塔顶产物、塔底产物、侧线出料流量; (2).全塔总塔板数 N;最佳加料板位置 NF;最佳侧线出料位置 NP; (3).回流比 R; (4).冷凝器和再沸器温度、热负荷; (5).塔内构件塔板或填料的设计。 三、分析及模拟流程 1.物料衡算(手算) 目的:求解 Aspen 简捷设计模拟的输入条件。 内容: (1)生产能力:一年按 8000 hr 计算,进料流量为 100000/(8000*0.7)=17.86 t/hr。 (2)原料、塔顶与塔底的组成(题中已给出): 原料组成:甲醇70%w,水28.5%w,丙醇1.5%w; 产品:甲醇≥99.9%w;废水组成:水≥99.5%w。 (3).温度及压降: 进料温度:323.15K;全塔压降:0.011MPa; 所有塔板 Murphree 效率 0.35。 2.用简捷模块(DSTWU)进行设计计算 目的:对精馏塔进行简捷计算,根据给定的加料条件和分离要求计算最小回流比、最小理论板数、理论板数和加料板位置。 3.灵敏度分析 目的:研究回流比与塔径的关系(NT-R),确定合适的回流比与塔板数; 1 研 究 加 料 板 位 置 对 产 品 的 影 响 , 确 定 合 适 的 加 料 板 位 置 。 方 法 :作 回 流 比 与 塔 径 的 关 系 曲 线 ( NT-R), 从 曲 线 上 找 到 期 望 的 回 流比 及 塔 板 数 。 4. 用 详 细 计 算 模 块 ( RadFrac) 进 行 计 算 目 的 :精 确 计 算 精 馏 塔 的 分 离 能 力 和 设 备 参 数 。 方 法 :用RadFrac 模 块 进 行 精 确 计 算 , 通 过 设 计 规 定 (Design Specs)和 变 化 (Vary)两 组 对 象 进 行 设 定 , 检 验 计 算 数 据 是 否 收 敛 , 计 算 出 塔径 等 主 要 尺 寸 。 5. 塔 板 设 计 目 的 : 通 过 塔 板 设 计 (Tray sizing)计 算 给 定 板 间 距 下 的 塔 径 。 方 法 : 在 Specification 表 ...
