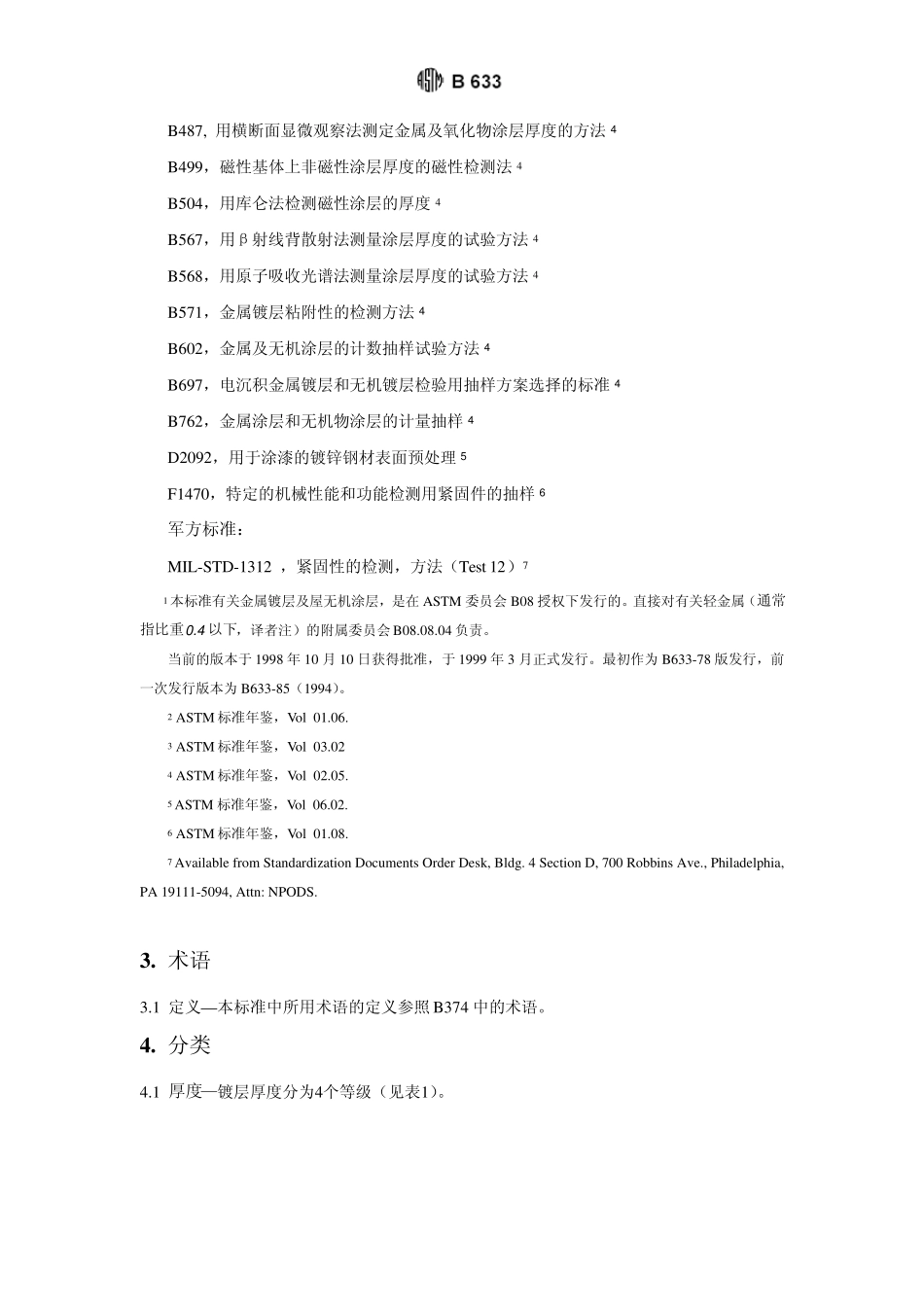

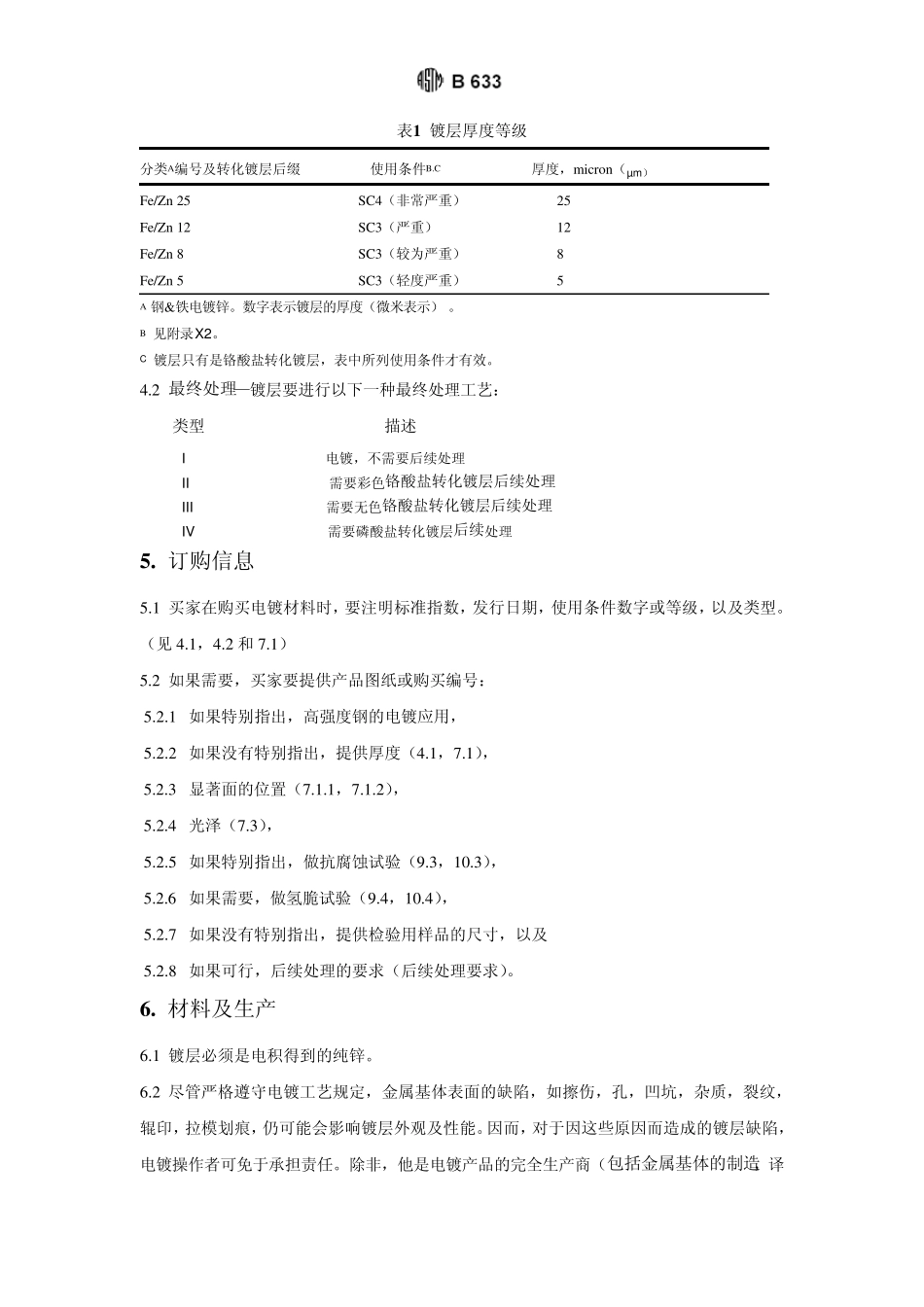

钢&铁电积沉淀镀锌的标准 本标准在已制定的B 633 基础上发行；仅跟在名称后面的数字表示标准最初被采用的年份，如果被修订过，则表示最新修订的年份。括号中数字表示最新获得批准的年份。上标∈表示在最终修订或获得批准后，标准在编辑上的一次变动。 本标准已被国防部代理处批准使用。 ∈1 注：第二章 8.1.5 段中的指南 F 1470 被错误的引为指南 F 1740，已在2001 年8 月修正。 1 . 范围： 1.1 本标准规定了为防止铁/钢腐蚀，对其电积沉淀镀锌的要求。不包括钢丝及薄钢板（对于薄钢板的规定详见 A591/A 591M ） 1.2 镀层的厚度分为 4 个标准（见 4.1），在电镀条件下或使用后续处理中的一种（见 4.2）。 1.3 本标准并不旨在说明与只相关的所有的安全问题。本标准的使用者应具备一定安全及健康方面的经验，并在使用前确定本规定的适用性。 2 . 参考文献 ASTM 标准： A591/591M ，薄钢板薄镀层电解镀锌标准2 B117，器械盐雾测试标准3 B183，电镀用低碳钢的制备标准4 B201，锌和镉的表面铬酸盐覆层试验 4 B242，电镀用高碳钢的制备标准4 B254，电镀用不锈钢的制备标准4 B320，电镀用铁铸件的制备标准4 B322，电镀前清理工艺标准4 B374，有关电镀的术语 4 名称：B 633 – 98∈1 B487, 用横断面显微观察法测定金属及氧化物涂层厚度的方法4 B499，磁性基体上非磁性涂层厚度的磁性检测法4 B504，用库仑法检测磁性涂层的厚度4 B567，用β射线背散射法测量涂层厚度的试验方法4 B568，用原子吸收光谱法测量涂层厚度的试验方法4 B571，金属镀层粘附性的检测方法4 B602，金属及无机涂层的计数抽样试验方法4 B697，电沉积金属镀层和无机镀层检验用抽样方案选择的标准 4 B762，金属涂层和无机物涂层的计量抽样 4 D2092，用于涂漆的镀锌钢材表面预处理 5 F1470，特定的机械性能和功能检测用紧固件的抽样 6 军方标准： MIL-STD-1312 ，紧固性的检测，方法（Test 12）7 1 本标准有关金属镀层及屋无机涂层，是在 ASTM 委员会 B08 授权下发行的。直接对有关轻金属（通常指比重0 .4 以下，译者注）的附属委员会 B08.08.04 负责。 当前的版本于 1998 年 10 月 10 日获得批准，于 1999 年 3 月正式发行。最初作为 B633-78 版发行，前一次发行版本为 B633-85（1994）。 2 ASTM 标准年鉴，Vol 01.06. 3 ASTM 标准年鉴，Vol 03.02 4 ASTM 标准年鉴，Vol 02.0...
