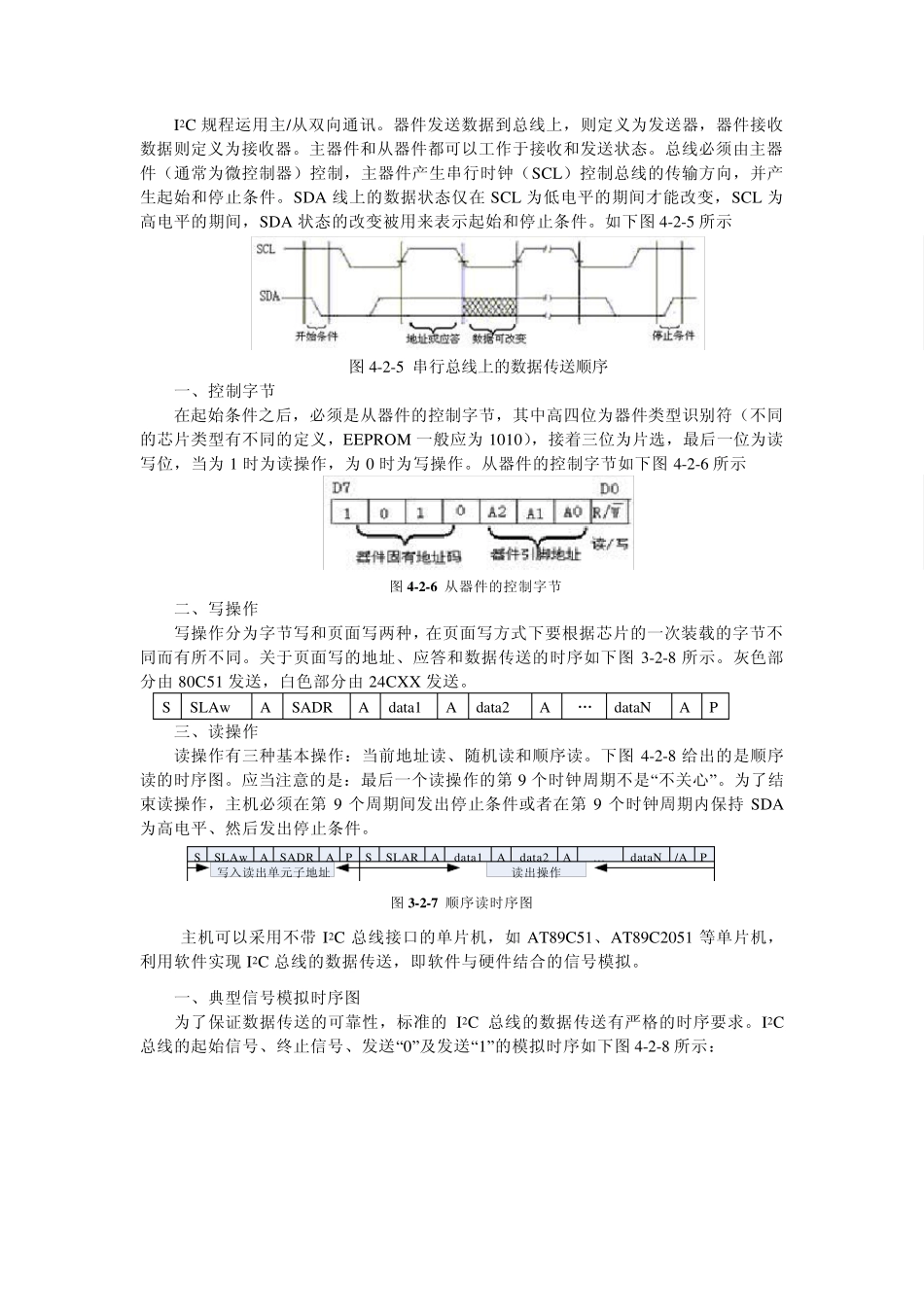

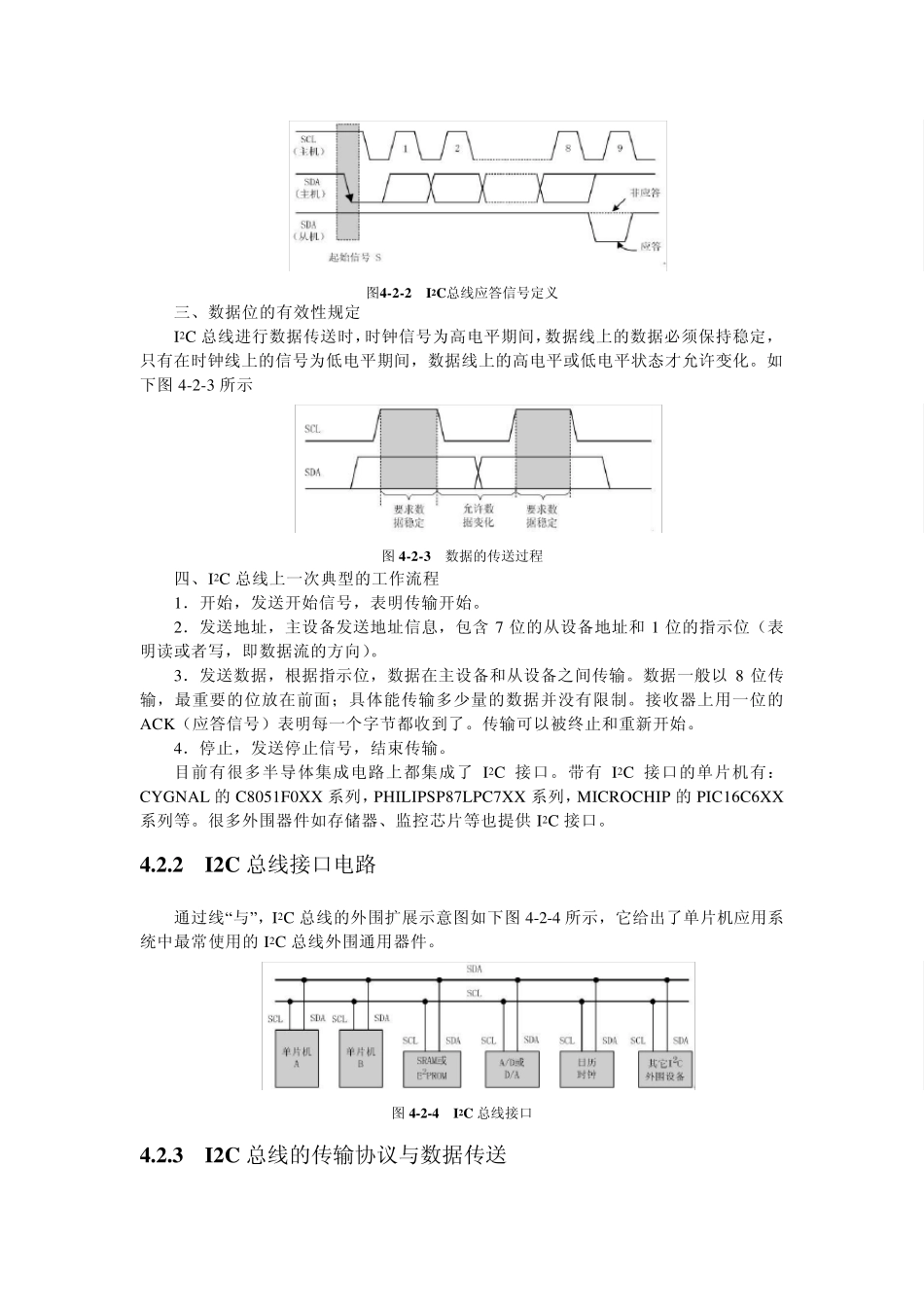

4.2 I2C 器件 AT 24C04 的原理与应用 I2C(Inter－Integrated Circu it)总线是一种由 PHILIPS 公司开发的两线式串行总线，用于连接微控制器及其外围设备。I2C 总线产生于上世纪 80 年代，最初为音频和视频设备开发，如今主要在服务器管理中使用，其中包括单个组件状态的通信。 I2C 总线最主要的优点是其简单性和有效性。由于接口直接在组件之上，因此 I2C总线占用的空间非常小，减少了电路板的空间和芯片管脚的数量，降低了互联成本。总线的长度可高达 25 英尺，并且能够以 10Kbps 的最大传输速率支持 40 个组件。I2C 总线的另一个优点是，它支持多主控(mu ltimastering)，其中任何能够进行发送和接收的设备都可以成为主总线。一个主控能够控制信号的传输和时钟频率。当然，在任何时间点上只能有一个主控。 4.2.21 I2C 总线的构成和信号类型 一、I2C 总线的构成 I2C 总线是由数据线 SDA 和时钟SCL 构成的串行总线，可发送和接收数据。在 CPU与被控 IC 之间、IC 与 IC 之间进行双向传送，最高传送速率 100kbps，采用 7 位寻址，但是由于数据传输速率和应用功能的迅速增加，I2C 总线也增强为快速模式（400Kbits/s）和 10 位寻址以满足更高速度和更大寻址空间的需求。各种被控制电路均并联在这条总线上，但就像电话机一样只有拨通各自的号码才能工作，所以每个电路和模块都有唯一的地址。 在信息的传输过程中，I2C 总线上并接的每一模块电路既是主控器（或被控器），又是发送器（或接收器），这取决于它所要完成的功能。CPU 发出的控制信号分为地址码和控制量两部分，地址码用来选址，即接通需要控制的电路，确定控制的种类；控制量决定该调整的类别（如对比度、亮度等）及需要调整的量。这样，各控制电路虽然挂在同一条总线上，却彼此独立，互不相关。 二、I2C 总线的信号类型 I2C 总线在传送数据过程中共有三种类型信号，它们分别是：起始信号、终止信号和应答信号。 起始信号：SCL 为高电平时，SDA 由高电平向低电平跳变，开始传送数据。 终止信号：SCL 为高电平时，SDA 由低电平向高电平跳变，结束传送数据。如下图 3-2-1 所示 图4-2-1 I2C总线开始和结束信号定义 应答信号是接收数据的 IC 在接收到 8bit 数据后，向发送数据的 IC 发出特定的低电平脉冲，表示已收到数据。CPU 向受控单元发出一个信号后，等待受控单元发出一个应答信号，CPU 接收到应答信号后，根据实际情...
