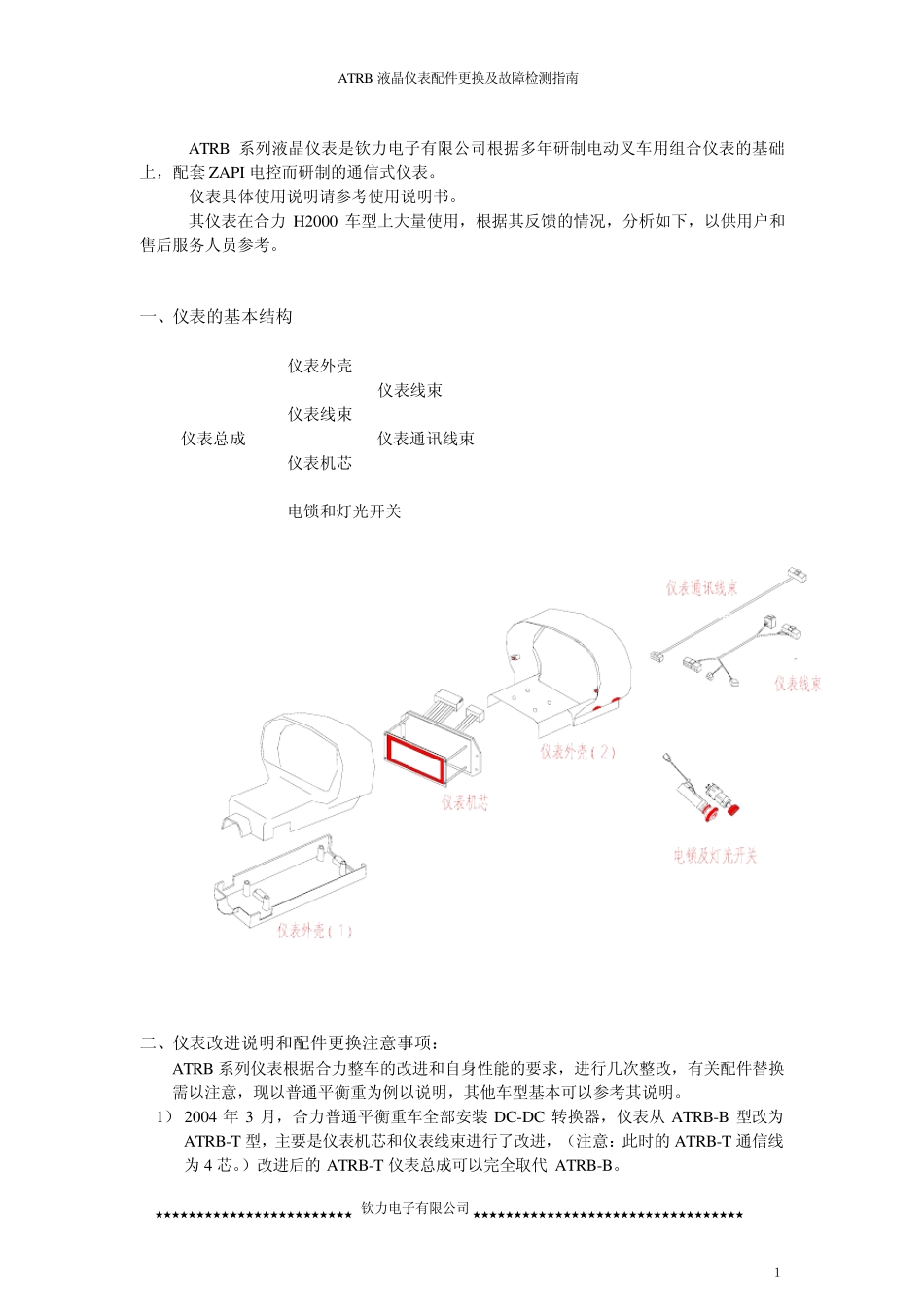

ATRB 液晶仪表 配件更换及故障检测指南 钦力电子有限公司 ATRB 液 晶 仪 表 配 件 更 换 及 故 障 检 测 指 南 ATRB 系 列 液 晶 仪 表 是 钦 力 电 子 有 限 公 司 根 据 多 年 研 制 电 动 叉 车 用 组 合 仪 表 的 基 础上 ， 配 套 ZAPI 电 控 而 研 制 的 通 信 式 仪 表 。 仪 表 具 体 使 用 说 明 请 参 考 使 用 说 明 书 。 其 仪 表 在 合 力H2000 车 型 上 大 量 使 用 ， 根 据 其 反 馈 的 情 况 ， 分 析 如 下 ， 以 供 用 户 和售 后 服 务 人 员 参 考 。 一 、 仪 表 的 基 本 结 构 仪 表 外 壳 仪 表 线 束 仪 表 线 束 仪 表 总 成 仪 表 通 讯 线 束 仪 表 机 芯 电 锁 和 灯 光 开 关 二 、 仪 表 改 进 说 明 和 配 件 更 换 注 意 事 项 ： ATRB 系 列 仪 表 根 据 合 力 整 车 的 改 进 和 自 身 性 能 的 要 求 ， 进 行 几 次 整 改 ， 有 关 配 件 替 换需 以 注 意 ， 现 以 普 通 平 衡 重 为 例 以 说 明 ， 其 他车 型 基 本 可以 参 考 其 说 明 。 1） 2004 年3 月， 合 力 普 通 平 衡 重 车 全部安装DC-DC 转换 器， 仪 表 从ATRB-B 型 改 为ATRB-T 型 ， 主要 是 仪 表 机 芯 和 仪 表 线 束 进 行 了改 进 ， （注 意 ： 此时的 ATRB-T 通 信 线为 4 芯 。）改 进 后 的ATRB-T 仪 表 总 成 可以 完全取代ATRB-B。 ★★★★★★★★★★★★★★★★★★★★★★★★ 钦 力 电 子 有 限 公 司★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★ １ATRB 液晶仪表配件更换及故障检测指南 ★★★★★★★★★★★★★★★★★★★★★★★★钦力电子有限公司 ★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★ ２ 仪表线束图(ATRB-B) 序号 功能 色别 序号 功能 色别 1 12V 输入 棕色 12 前进信号入 紫色 2 12V 输出 红色 13 后退信号入 黄色 3 48V 输入（X1） 粉红色 14 倒车蜂鸣器输出 浅绿色 4 电源负极（B-） 黑色 15 48V 输出（X2） 黄绿色 6 欠压保护(常闭 B-) 绿色 17 ...
