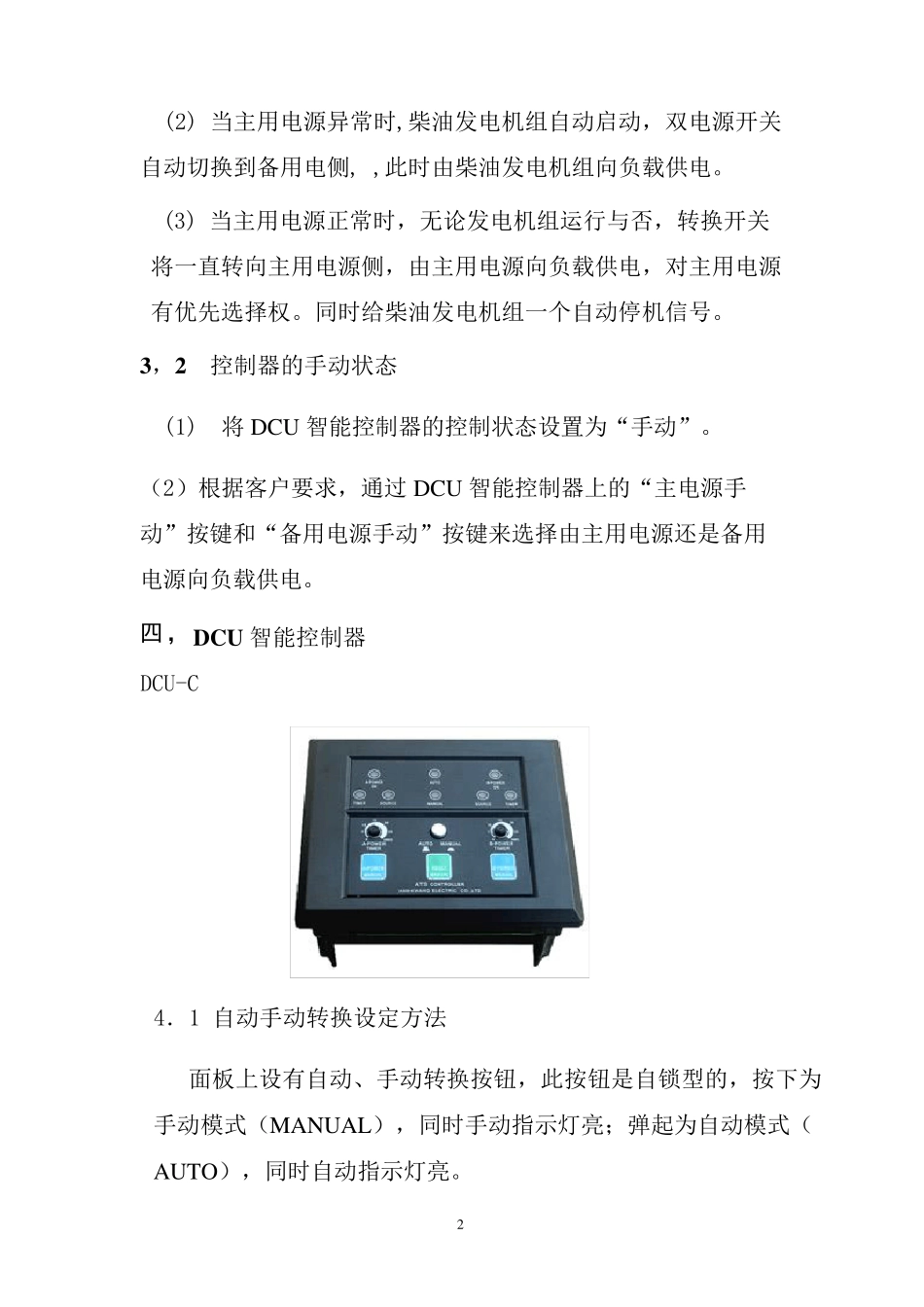

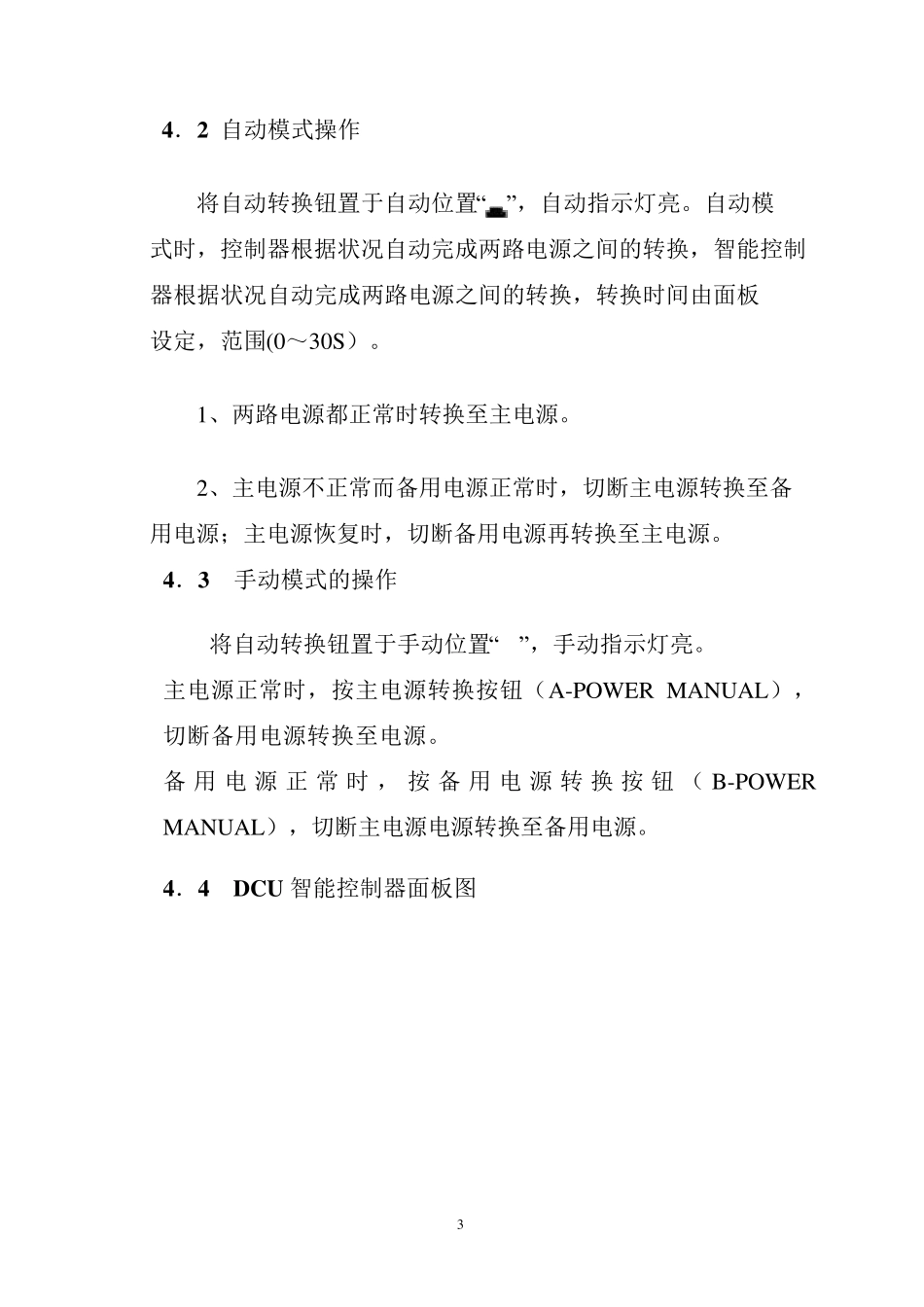

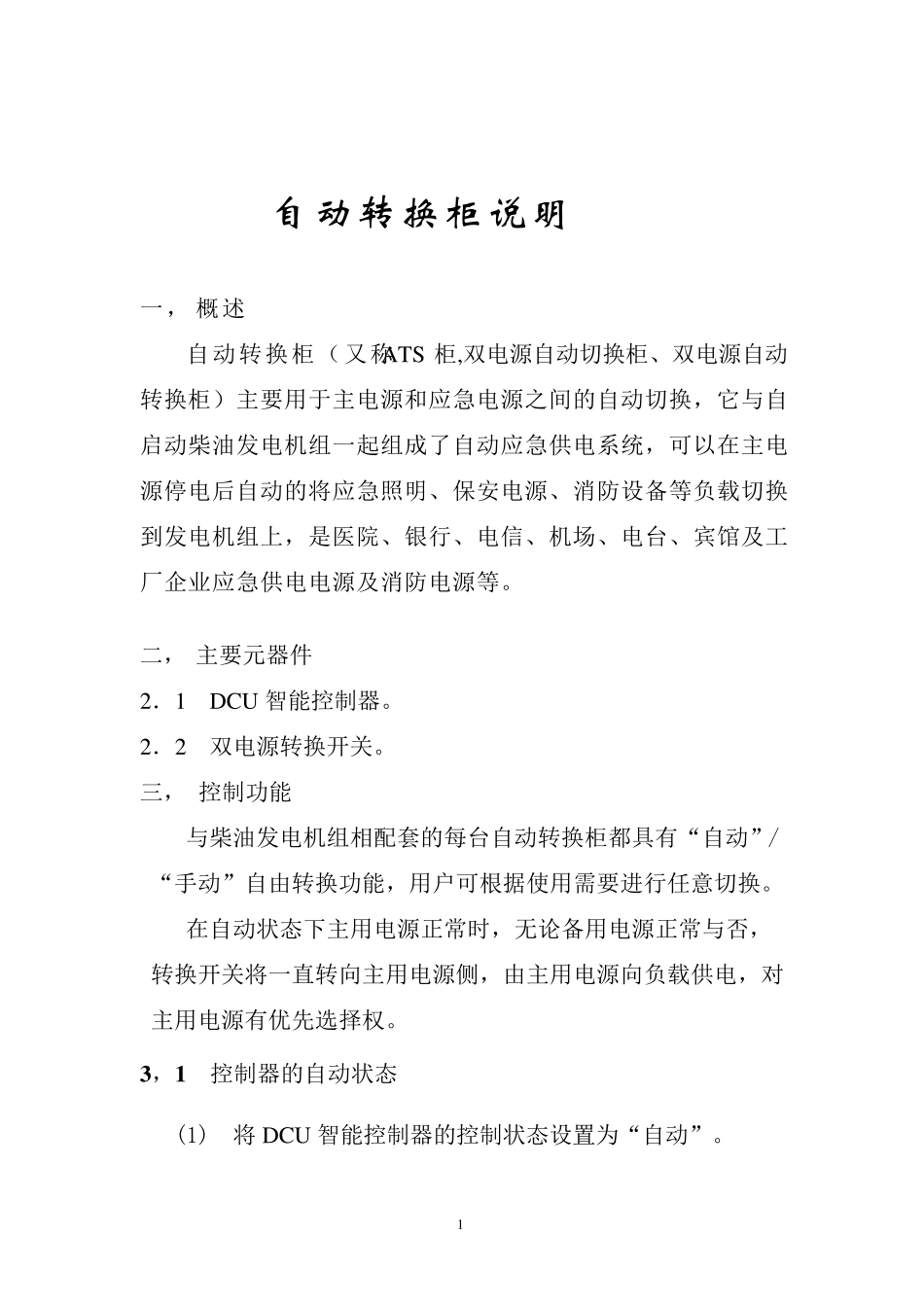

1 自动转换柜说明 一， 概述 自动转换柜（又称ATS 柜,双电源自动切换柜、双电源自动转换柜）主要用于主电源和应急电源之间的自动切换，它与自启动柴油发电机组一起组成了自动应急供电系统，可以在主电源停电后自动的将应急照明、保安电源、消防设备等负载切换到发电机组上，是医院、银行、电信、机场、电台、宾馆及工厂企业应急供电电源及消防电源等。 二， 主要元器件 2．1 DCU 智能控制器。 2．2 双电源转换开关。 三， 控制功能 与柴油发电机组相配套的每台自动转换柜都具有“自动”/“手动”自由转换功能，用户可根据使用需要进行任意切换。 在自动状态下主用电源正常时，无论备用电源正常与否，转换开关将一直转向主用电源侧，由主用电源向负载供电，对主用电源有优先选择权。 3 ，1 控制器的自动状态 (1) 将DCU 智能控制器的控制状态设置为“自动”。 2 (2) 当主用电源异常时,柴油发电机组自动启动，双电源开关自动切换到备用电侧, ,此时由柴油发电机组向负载供电。 (3) 当主用电源正常时，无论发电机组运行与否，转换开关将一直转向主用电源侧，由主用电源向负载供电，对主用电源有优先选择权。同时给柴油发电机组一个自动停机信号。 3，2 控制器的手动状态 (1) 将DCU 智能控制器的控制状态设置为“手动”。 （2）根据客户要求，通过 DCU 智能控制器上的“主电源手动”按键和“备用电源手动”按键来选择由主用电源还是备用电源向负载供电。 四，D C U 智能控制器 DCU-C 4．1 自动手动转换设定方法 面板上设有自动、手动转换按钮，此按钮是自锁型的，按下为 手动模式（MANUAL），同时手动指示灯亮；弹起为自动模式（ AUTO），同时自动指示灯亮。 3 4．2 自动模式操作 将自动转换钮置于自动位置“”，自动指示灯亮。自动模 式时，控制器根据状况自动完成两路电源之间的转换，智能控制 器根据状况自动完成两路电源之间的转换，转换时间由面板 设定，范围(0～30S）。 1、两路电源都正常时转换至主电源。 2、主电源不正常而备用电源正常时，切断主电源转换至备 用电源；主电源恢复时，切断备用电源再转换至主电源。 4．3 手动模式的操作 将自动转换钮置于手动位置“”，手动指示灯亮。 主电源正常时，按主电源转换按钮（A-POW ER MANUAL），切断备用电源转换至电源。 备 用 电源正 常 时，按 备 用 电源转换按 钮（ B-POW ER MANUAL），切断主电源电源转换至备用电源...
