AVC、AGC、一次调频运行管理规定VIP专享

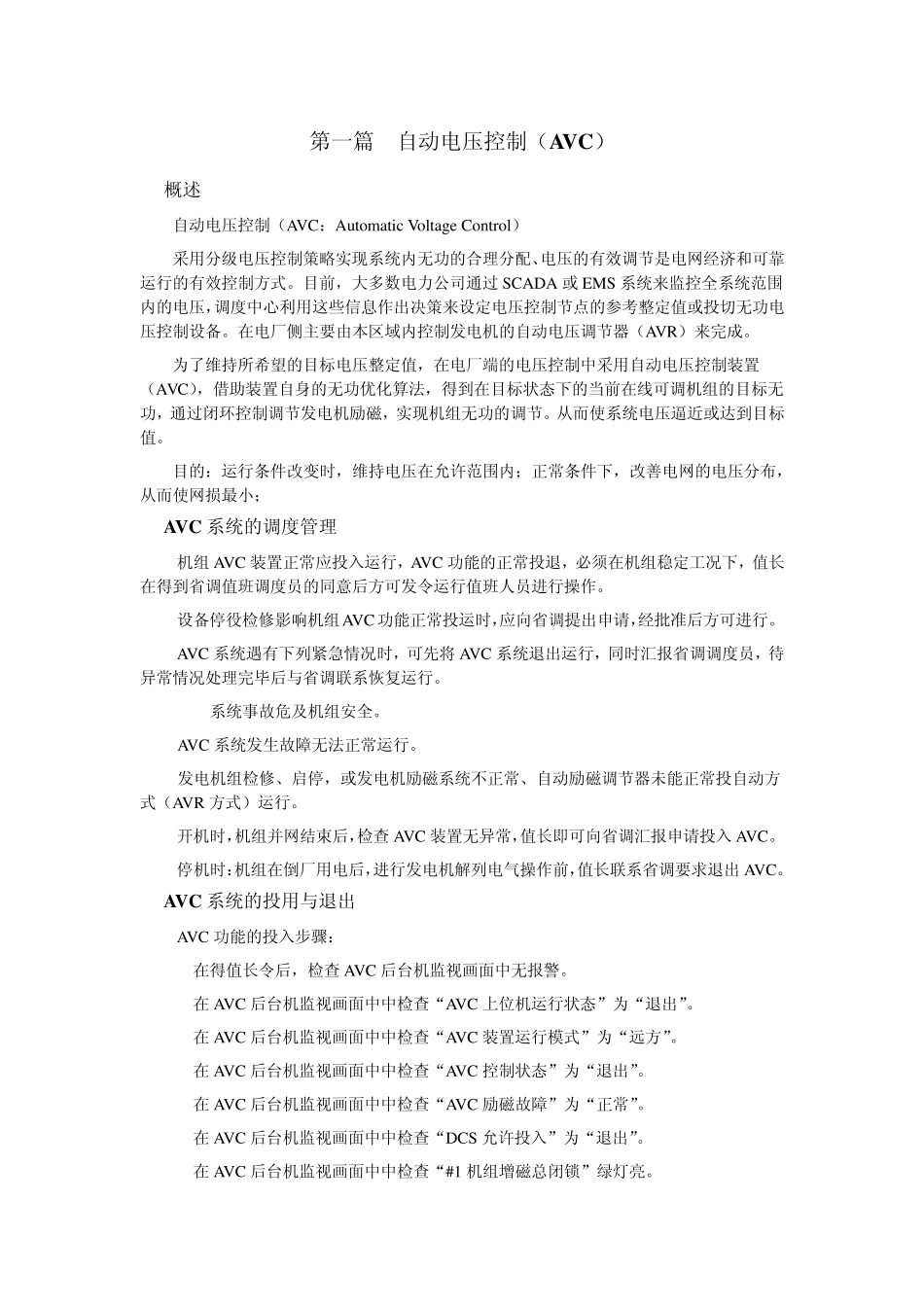

第一篇 自动电压控制（A V C ） 1. 概述 自动电压控制（AVC：Au tomatic Voltage Control） 采用分级电压控制策略实现系统内无功的合理分配、电压的有效调节是电网经济和可靠运行的有效控制方式。目前，大多数电力公司通过 SCADA 或 EMS 系统来监控全系统范围内的电压，调度中心利用这些信息作出决策来设定电压控制节点的参考整定值或投切无功电压控制设备。在电厂侧主要由本区域内控制发电机的自动电压调节器（AVR）来完成。 为了维持所希望的目标电压整定值，在电厂端的电压控制中采用自动电压控制装置（AVC），借助装置自身的无功优化算法，得到在目标状态下的当前在线可调机组的目标无功，通过闭环控制调节发电机励磁，实现机组无功的调节。从而使系统电压逼近或达到目标值。 目的：运行条件改变时，维持电压在允许范围内；正常条件下，改善电网的电压分布，从而使网损最小； 2. A V C 系统的调度管理 2.1. 机组 AVC 装置正常应投入运行，AVC 功能的正常投退，必须在机组稳定工况下，值长在得到省调值班调度员的同意后方可发令运行值班人员进行操作。 2.2. 设备停役检修影响机组AVC 功能正常投运时，应向省调提出申请，经批准后方可进行。 2.3. AVC 系统遇有下列紧急情况时，可先将AVC 系统退出运行，同时汇报省调调度员，待异常情况处理完毕后与省调联系恢复运行。 1). 系统事故危及机组安全。 1). AVC 系统发生故障无法正常运行。 2). 发电机组检修、启停，或发电机励磁系统不正常、自动励磁调节器未能正常投自动方式（AVR 方式）运行。 2.4. 开机时，机组并网结束后，检查AVC 装置无异常，值长即可向省调汇报申请投入AVC。 2.5. 停机时：机组在倒厂用电后，进行发电机解列电气操作前，值长联系省调要求退出 AVC。 3. A V C 系统的投用与退出 3.1. AVC 功能的投入步骤： 3.1.1. 在得值长令后，检查AVC 后台机监视画面中无报警。 3.1.2. 在 AVC 后台机监视画面中中检查“AVC 上位机运行状态”为“退出”。 3.1.3. 在 AVC 后台机监视画面中中检查“AVC 装置运行模式”为“远方”。 3.1.4. 在 AVC 后台机监视画面中中检查“AVC 控制状态”为“退出”。 3.1.5. 在 AVC 后台机监视画面中中检查“AVC 励磁故障”为“正常”。 3.1.6. 在 AVC 后台机监视画面中中检查“DCS 允许投入”为“退出”。 3.1.7. 在 AVC 后台机监视画面中中检查“#1 机组增磁总闭...
