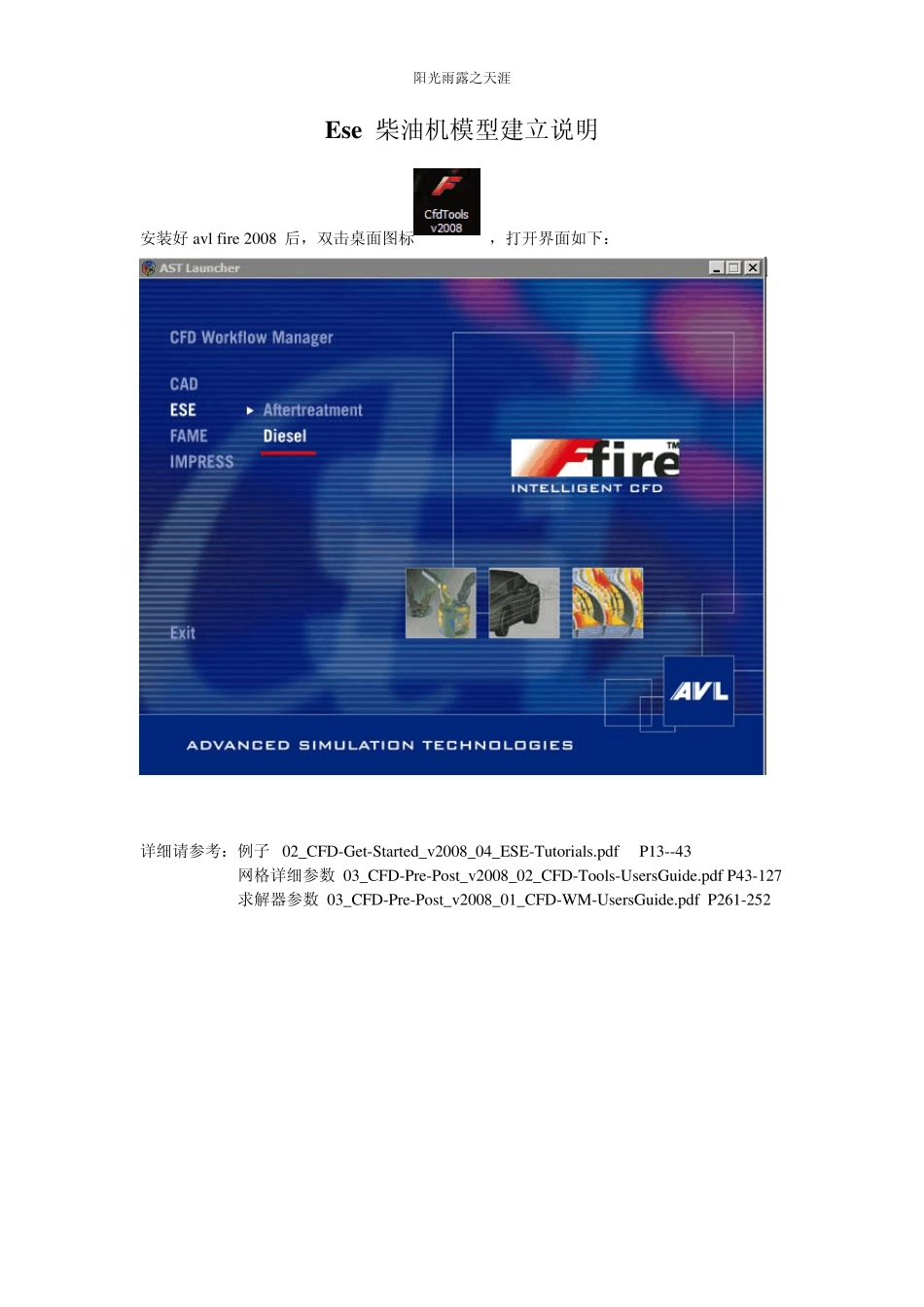

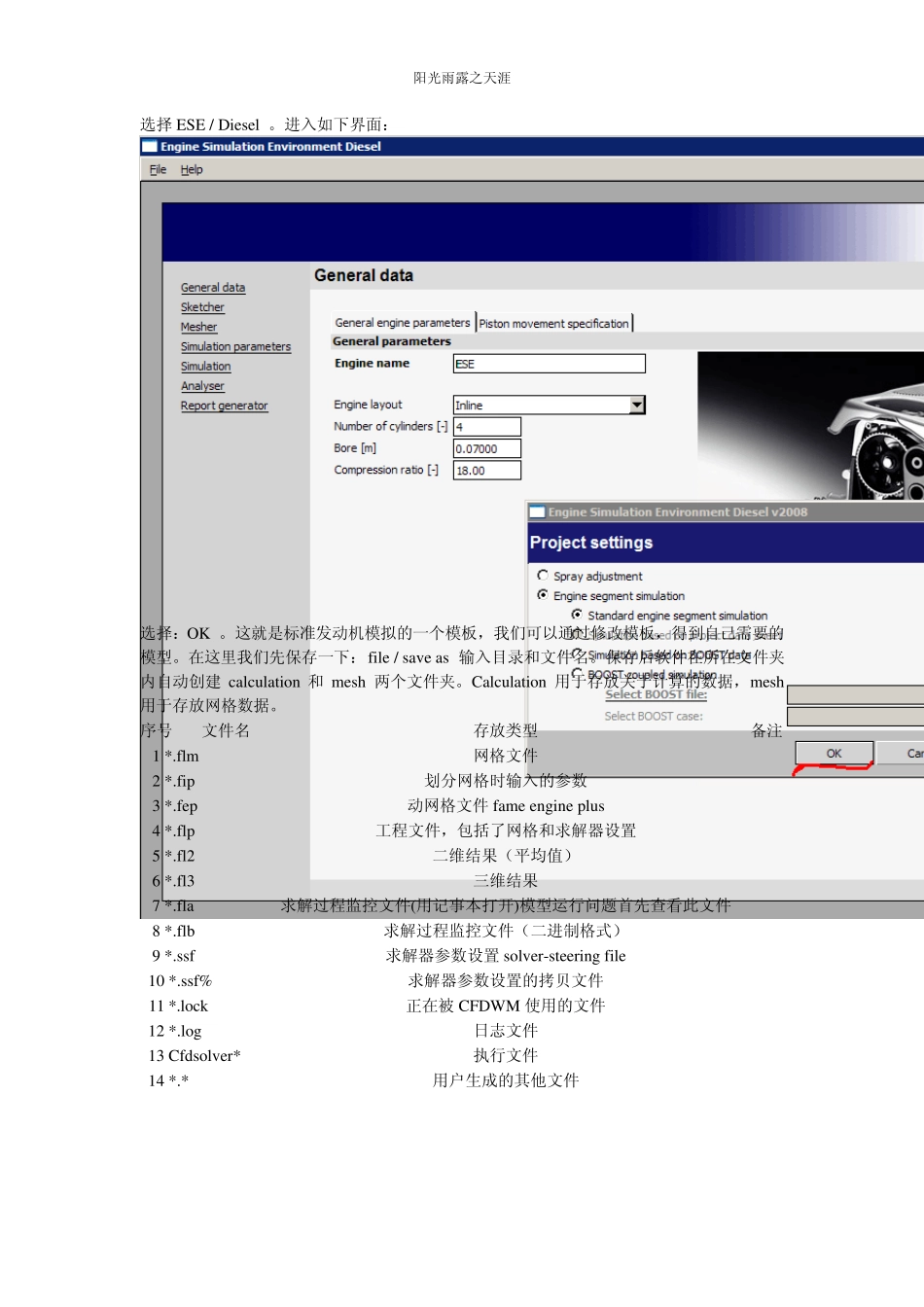

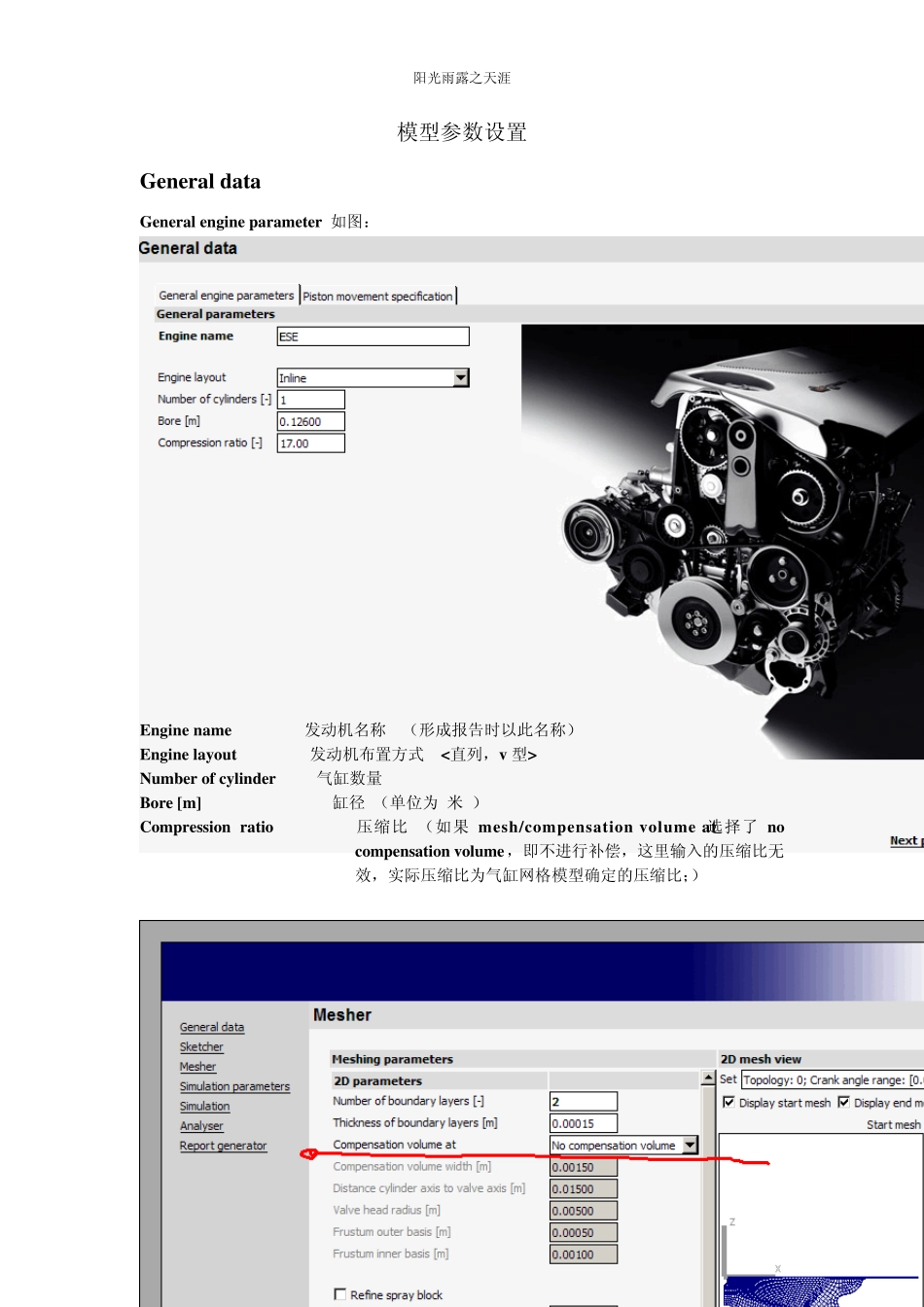

阳光雨露之天涯 Ese 柴油机模型建立说明 安装好av l fire 2008 后，双击桌面图标，打开界面如下： 详细请参考：例子 02_CFD-Get-Started_v 2008_04_ESE-Tu torials.pdf P13--43 网格详细参数 03_CFD-Pre-Post_v 2008_02_CFD-Tools-UsersGu ide.pdf P43-127 求解器参数 03_CFD-Pre-Post_v 2008_01_CFD-WM-UsersGu ide.pdf P261-252 阳光雨露之天涯 选择ESE / Diesel 。进入如下界面： 选择：OK 。这就是标准发动机模拟的一个模板，我们可以通过修改模板，得到自己需要的模型。在这里我们先保存一下：file / sav e as 输入目录和文件名。保存后软件在所在文件夹内自动创建 calcu lation 和 mesh 两个文件夹。Calcu lation 用于存放关于计算的数据，mesh用于存放网格数据。 序号 文件名 存放类型 备注1 *.flm 网格文件 2 *.fip 划分网格时输入的参数 3 *.fep 动网格文件 fame engine plu s 4 *.flp 工程文件，包括了网格和求解器设置 5 *.fl2 二维结果（平均值） 6 *.fl3 三维结果 7 *.fla 求解过程监控文件(用记事本打开)模型运行问题首先查看此文件 8 *.flb 求解过程监控文件（二进制格式） 9 *.ssf 求解器参数设置 solv er-steering file 10 *.ssf% 求解器参数设置的拷贝文件 11 *.lock 正在被 CFDWM 使用的文件 12 *.log 日志文件 13 Cfdsolv er* 执行文件 14 *.* 用户生成的其他文件 阳光雨露之天涯 模型参数设置 General data General engine parameter 如图： Engine name 发动机名称 （形成报告时以此名称） Engine layout 发动机布置方式 <直列，v 型> Number of cylinder 气缸数量 Bore [m] 缸径 （单位为 米 ） Compression ratio 压缩比 （如果 mesh/compensation volume at 选择了 no compensation volume，即不进行补偿，这里输入的压缩比无效，实际压缩比为气缸网格模型确定的压缩比；） 阳光雨露之天涯 Piston movement specification 如图： Stroke 冲程（灰色表示当前没有激活） Piston displacement function 活塞位移函数 Crank radius 曲柄半径【米】 Connecting rod length 连杆长度【米】 Piston pin offset 活塞销偏移【米】 阳光雨露之天涯 Sketcher Piston 如图： TDC 上止点间隙距离 Create piston from template 使用模板创建活塞模型 Impor...
