AWA6256B环境振动使用说明

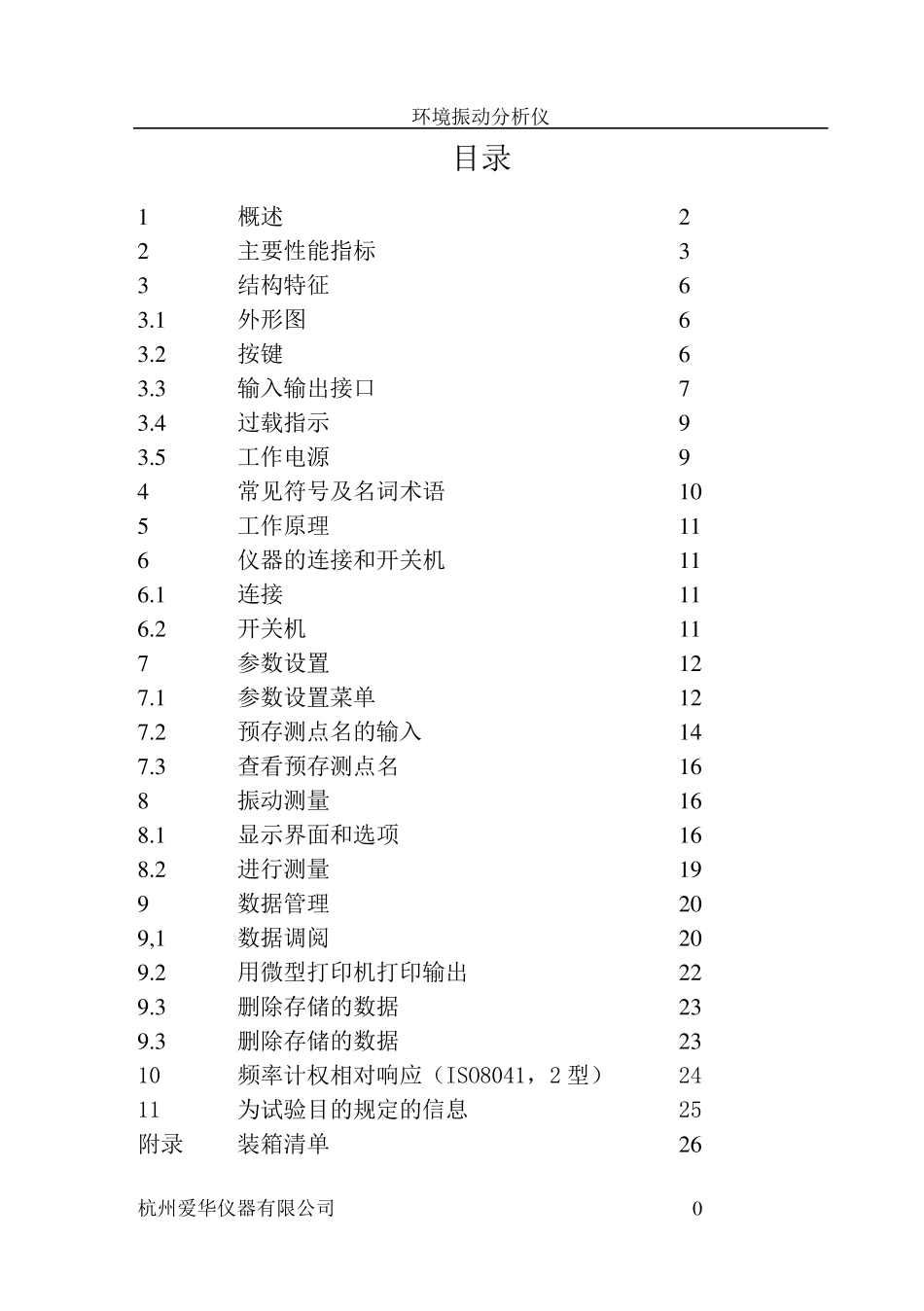

环境振动分析仪 杭州爱华仪器有限公司 0 目录 1 概述 2 2 主要性能指标 3 3 结构特征 6 3 .1 外形图 6 3 .2 按键 6 3 .3 输入输出接口 7 3 .4 过载指示 9 3 .5 工作电源 9 4 常见符号及名词术语 1 0 5 工作原理 1 1 6 仪器的连接和开关机 1 1 6 .1 连接 1 1 6 .2 开关机 1 1 7 参数设置 1 2 7 .1 参数设置菜单 1 2 7 .2 预存测点名的输入 1 4 7 .3 查看预存测点名 1 6 8 振动测量 1 6 8 .1 显示界面和选项 1 6 8 .2 进行测量 1 9 9 数据管理 2 0 9 ,1 数据调阅 2 0 9 .2 用微型打印机打印输出 2 2 9 .3 删除存储的数据 2 3 9 .3 删除存储的数据 2 3 10 频率计权相对响应（ISO8041，2 型） 24 11 为试验目的规定的信息 25 附录 装箱清单 2 6 环境振动分析仪 杭州爱华仪器有限公司 1 1 ．概述 AWA6256B+型环境振动分析仪是一种采用数字信号处理技术的手持式分析仪，它既能测量全身垂向（W.B.z）计权振级（也是环境振级），又能测量全身水平（W.B.x-y）计权振级，以及不计权振动加速度级。满足GB/T 10071-1988 《环境振动测量方法》标准对振动测量仪器的要求，也符合ISO 8041：1990《人体对振动的响应——测量仪器》。 AWA6256B+型是AWA6256B 型的换代产品，与 AWA6256B 型环境振动分析仪相比，主要是频率计权、检波和时间计权是通过数字信号处理技术实现的，因此稳定性更好，动态范围更大，而且以后可升级为符合正在修订中的新的环境振动国家标准要求，外形更加美观。 环境振动对人体的影响与振动的加速度有效值、振动的频率特性、振动的作用时间、振动的方向和部位等等因素有关。评价振动对人体的影响的基本量是频率计权加速度aW 或频率计权加速度级VLW（简称计权振级）： 频率计权加速度(指数平均) aW：按公式4-1 进行均方根计算 (1) 计权振级：均方根计权加速度aw 与基准加速度a0 的比值取以10为底的对数再乘以20，即 VLW=20lg(aw/a0) (dB) (2) 式中：aW 为频率计权加速度有效值（m/s2） a0 为参 考 加速度(10-6 m/s2)。 本仪器内 置 有根据 ISO 8041:1990 规 定的全身垂直 频率计权（W.B.z）和全身水平频率计权（W.B.z-y），可分别 直 接 测量全身垂直 计权振级VLZ 和全身水平计权振级VLX—Y。仪器还 具 有平直 频率计权特性，用于 测量非 计权加速度级VLa。根...
