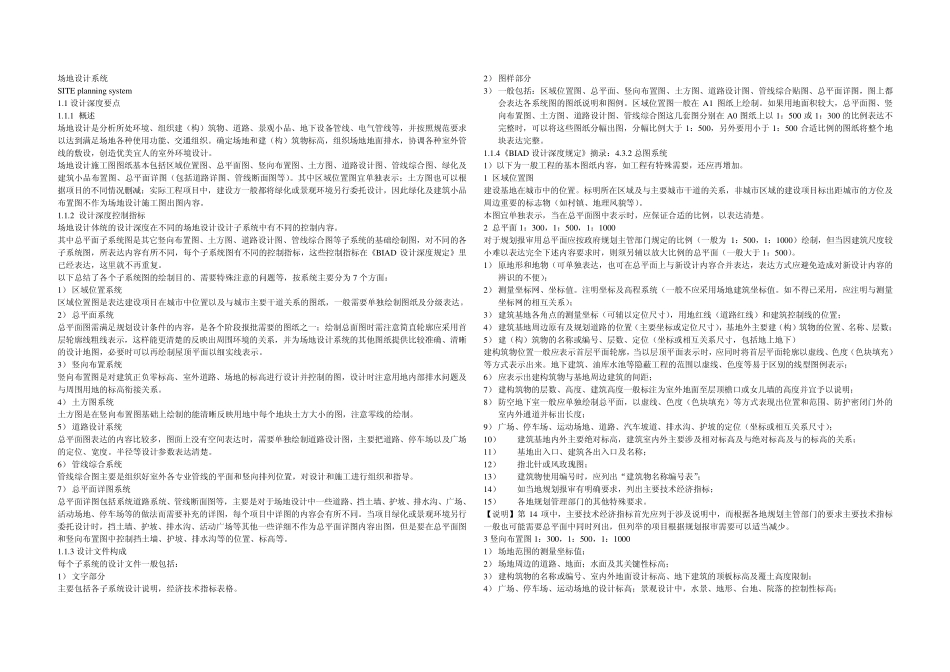

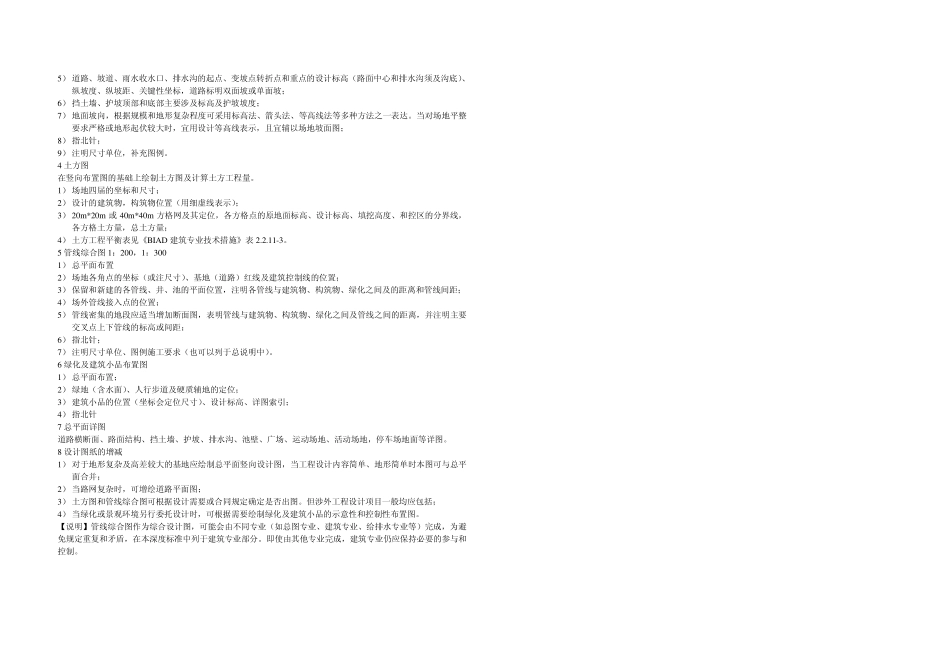

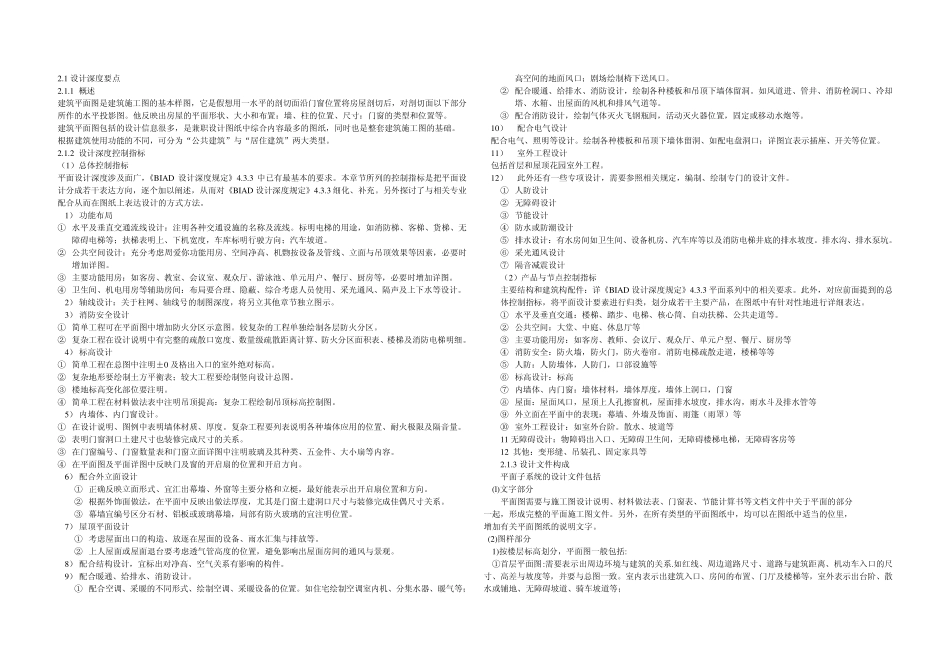

场地设计系统 SITE planning sy stem 1.1 设计深度要点 1.1.1 概述 场地设计是分析所处环境、组织建（构）筑物、道路、景观小品、地下设备管线、电气管线等，并按照规范要求以达到满足场地各种使用功能、交通组织。确定场地和建（构）筑物标高，组织场地地面排水，协调各种室外管线的敷设，创造优美宜人的室外环境设计。 场地设计施工图图纸基本包括区域位置图、总平面图、竖向布置图、土方图、道路设计图、管线综合图、绿化及建筑小品布置图、总平面详图（包括道路详图、管线断面图等）。其中区域位置图宜单独表示；土方图也可以根据项目的不同情况删减；实际工程项目中，建设方一般都将绿化或景观环境另行委托设计，因此绿化及建筑小品布置图不作为场地设计施工图出图内容。 1.1.2 设计深度控制指标 场地设计体统的设计深度在不同的场地设计设计子系统中有不同的控制内容。 其中总平面子系统图是其它竖向布置图、土方图、道路设计图、管线综合图等子系统的基础绘制图，对不同的各子系统图，所表达内容有所不同，每个子系统图有不同的控制指标，这些控制指标在《BIAD 设计深度规定》里已经表达，这里就不再重复。 以下总结了各个子系统图的绘制目的、需要特殊注意的问题等，按系统主要分为7 个方面： 1） 区域位置系统 区域位置图是表达建设项目在城市中位置以及与城市主要干道关系的图纸，一般需要单独绘制图纸及分级表达。 2） 总平面系统 总平面图需满足规划设计条件的内容，是各个阶段报批需要的图纸之一；绘制总面图时需注意简直轮廓应采用首层轮廓线粗线表示，这样能更清楚的反映出周围环境的关系，并为场地设计系统的其他图纸提供比较准确、清晰的设计地图，必要时可以再绘制屋顶平面以细实线表示。 3） 竖向布置系统 竖向布置图是对建筑正负零标高、室外道路、场地的标高进行设计并控制的图，设计时注意用地内部排水问题及与周围用地的标高衔接关系。 4） 土方图系统 土方图是在竖向布置图基础上绘制的能清晰反映用地中每个地块土方大小的图，注意零线的绘制。 5） 道路设计系统 总平面图表达的内容比较多，图面上没有空间表达时，需要单独绘制道路设计图，主要把道路、停车场以及广场的定位、宽度。半径等设计参数表达清楚。 6） 管线综合系统 管线综合图主要是组织好室外各专业管线的平面和竖向排列位置，对设计和施工进行组织和指导。 7） 总平面详图系统 总平面详图包括系统道路系统、管线断面...
