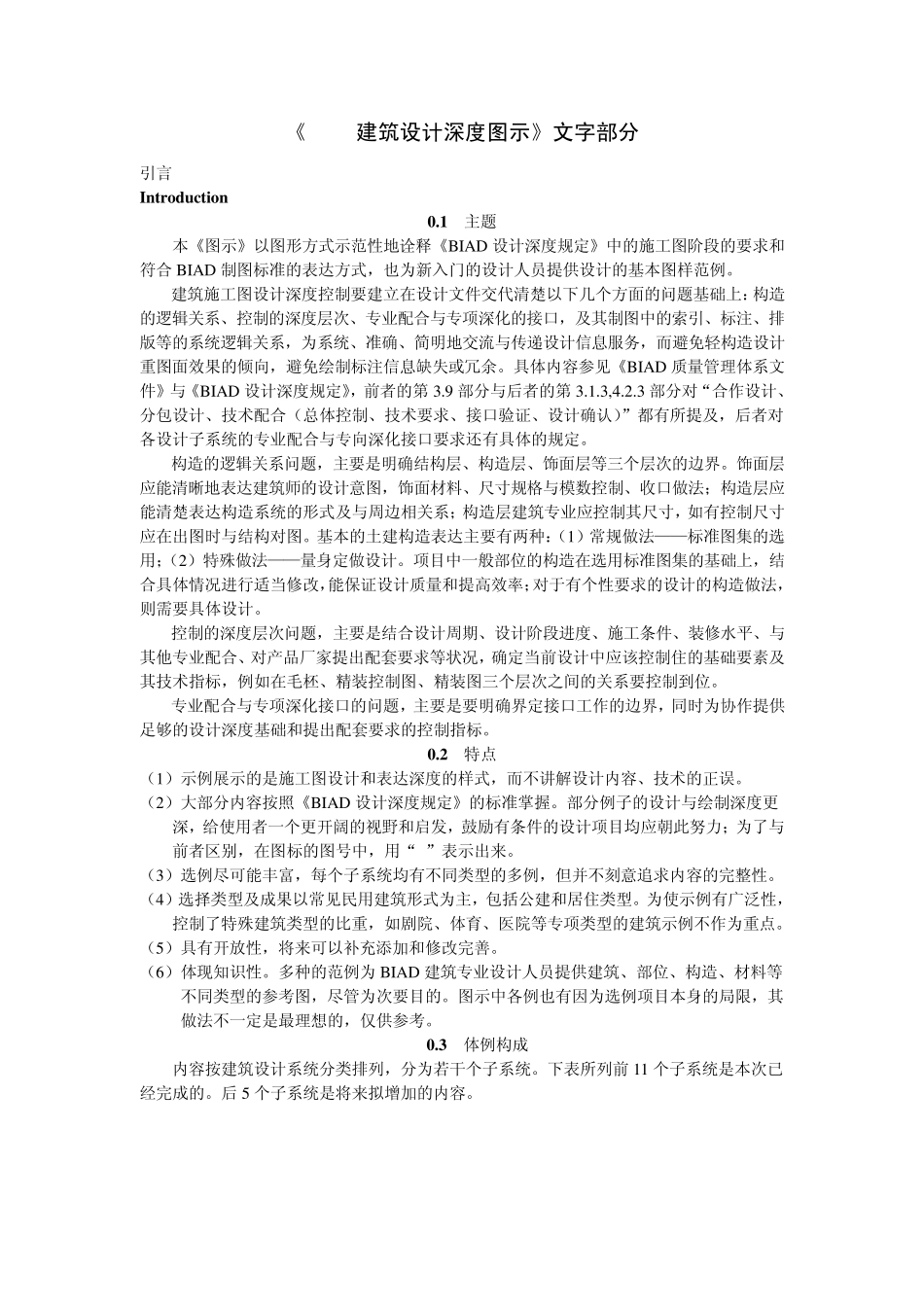

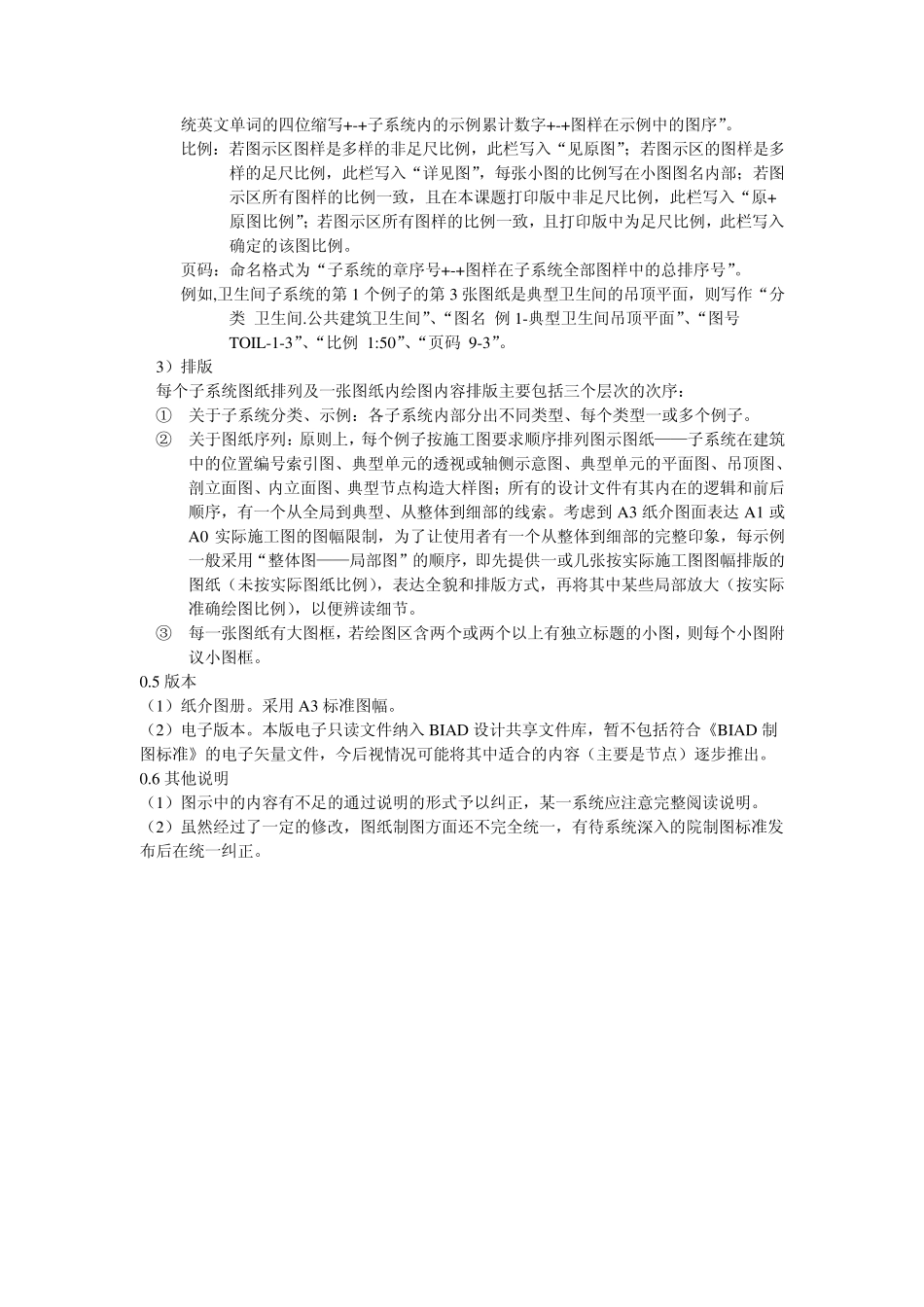

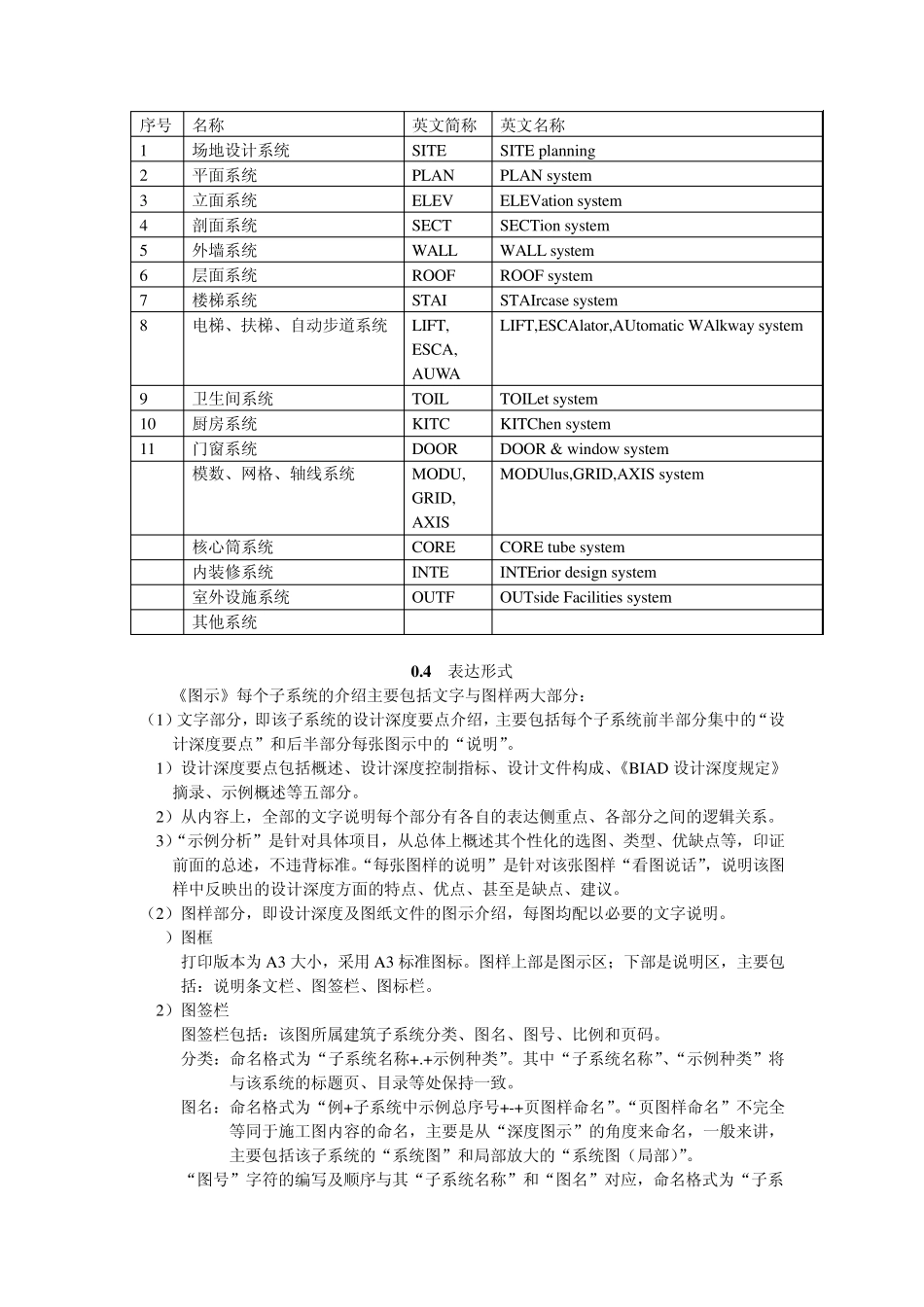

《BIAD建筑设计深度图示》文字部分 引言 Introdu ction 0.1 主题 本《图示》以图形方式示范性地诠释《BIAD 设计深度规定》中的施工图阶段的要求和符合 BIAD 制图标准的表达方式，也为新入门的设计人员提供设计的基本图样范例。 建筑施工图设计深度控制要建立在设计文件交代清楚以下几个方面的问题基础上：构造的逻辑关系、控制的深度层次、专业配合与专项深化的接口，及其制图中的索引、标注、排版等的系统逻辑关系，为系统、准确、简明地交流与传递设计信息服务，而避免轻构造设计重图面效果的倾向，避免绘制标注信息缺失或冗余。具体内容参见《BIAD 质量管理体系文件》与《BIAD 设计深度规定》，前者的第3.9 部分与后者的第3.1.3,4.2.3 部分对“合作设计、分包设计、技术配合（总体控制、技术要求、接口验证、设计确认）”都有所提及，后者对各设计子系统的专业配合与专向深化接口要求还有具体的规定。 构造的逻辑关系问题，主要是明确结构层、构造层、饰面层等三个层次的边界。饰面层应能清晰地表达建筑师的设计意图，饰面材料、尺寸规格与模数控制、收口做法；构造层应能清楚表达构造系统的形式及与周边相关系；构造层建筑专业应控制其尺寸，如有控制尺寸应在出图时与结构对图。基本的土建构造表达主要有两种：（1）常规做法——标准图集的选用；（2）特殊做法——量身定做设计。项目中一般部位的构造在选用标准图集的基础上，结合具体情况进行适当修改，能保证设计质量和提高效率；对于有个性要求的设计的构造做法，则需要具体设计。 控制的深度层次问题，主要是结合设计周期、设计阶段进度、施工条件、装修水平、与其他专业配合、对产品厂家提出配套要求等状况，确定当前设计中应该控制住的基础要素及其技术指标，例如在毛柸、精装控制图、精装图三个层次之间的关系要控制到位。 专业配合与专项深化接口的问题，主要是要明确界定接口工作的边界，同时为协作提供足够的设计深度基础和提出配套要求的控制指标。 0.2 特点 （1）示例展示的是施工图设计和表达深度的样式，而不讲解设计内容、技术的正误。 （2）大部分内容按照《BIAD 设计深度规定》的标准掌握。部分例子的设计与绘制深度更深，给使用者一个更开阔的视野和启发，鼓励有条件的设计项目均应朝此努力；为了与前者区别，在图标的图号中，用“*”表示出来。 （3）选例尽可能丰富，每个子系统均有不同类型的多例，但并不刻意追求内容的完整性。 （4）选择类型及...
