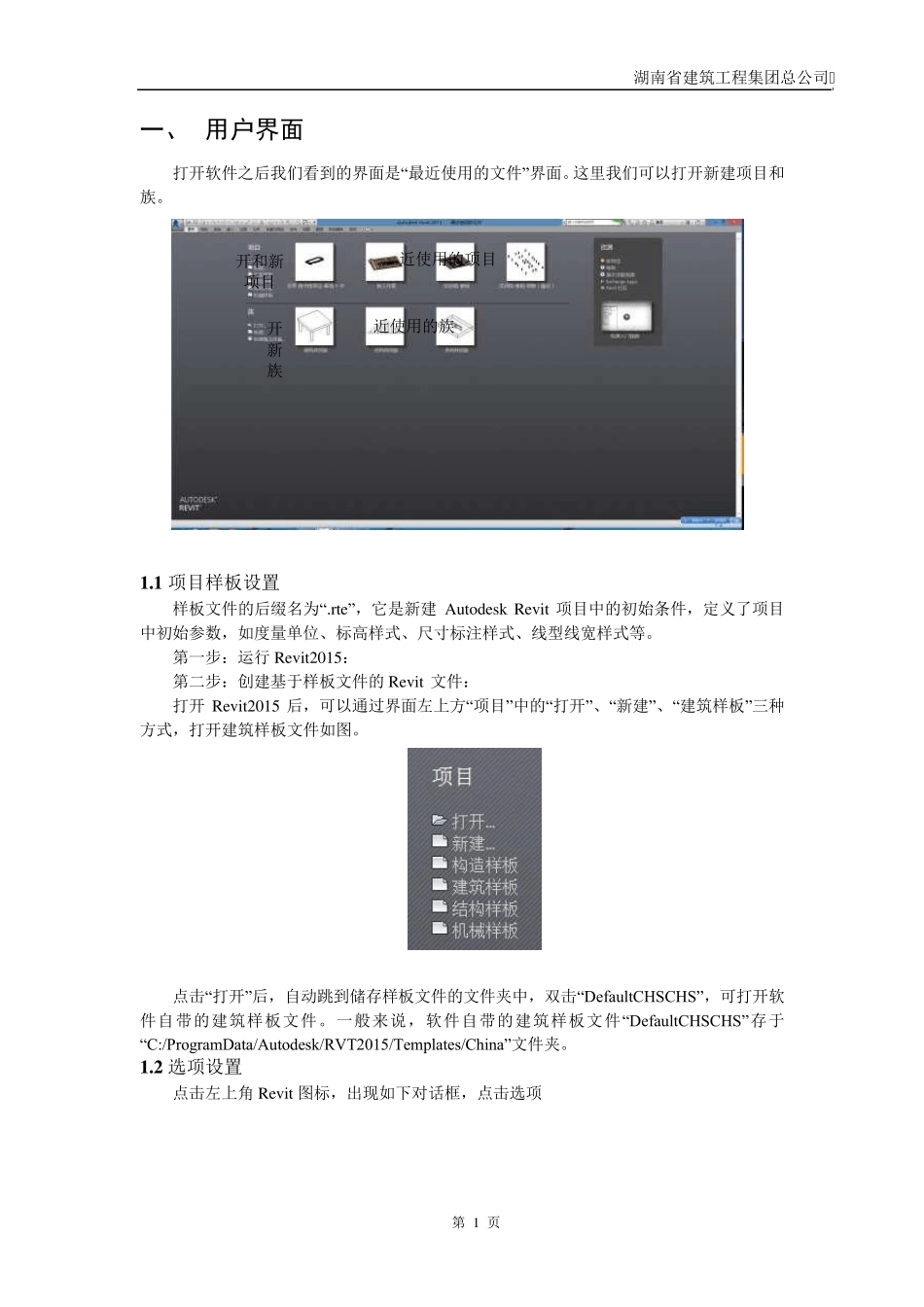

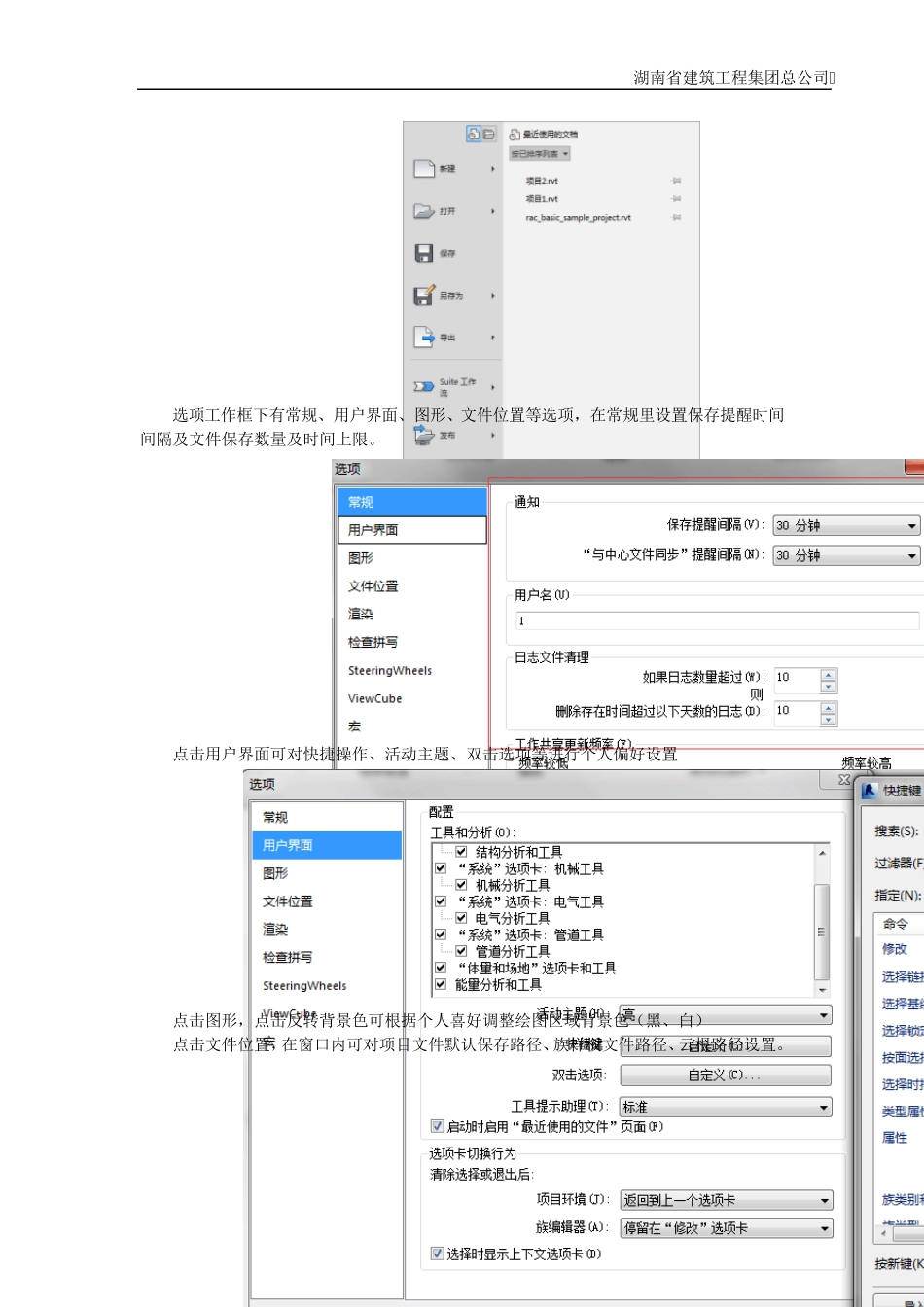

湖南省建筑工程集团总公司 湖南省建筑工程集团总公司 Rev it 一 级 建 模 师 培 训 教 程 二 0 一五年六月 湖南省建筑工程集团总公司 第 1 页 一、 用户界面 打开软件之后我们看到的界面是“最近使用的文件”界面。这里我们可以打开新建项目和族。 1 .1 项目样板设置 样板文件的后缀名为“.rte”，它是新建Au todesk Rev it 项目中的初始条件，定义了项目中初始参数，如度量单位、标高样式、尺寸标注样式、线型线宽样式等。 第一步：运行 Rev it2015： 第二步：创建基于样板文件的Rev it 文件： 打开Rev it2015 后，可以通过界面左上方“项目”中的“打开”、“新建”、“建筑样板”三种方式，打开建筑样板文件如图。 点击“打开”后，自动跳到储存样板文件的文件夹中，双击“DefaultCHSCHS”，可打开软件自带的建筑样板文件。一般来说，软件自带的建筑样板文件“DefaultCHSCHS”存于 “C:/ProgramData/Autodesk/RVT2015/Templates/China”文件夹。 1 .2 选项设置 点击左上角 Rev it 图标，出现如下对话框，点击选项 近使用的项目 近使用的族 开和新 项目 开 新 族 湖南省建筑工程集团总公司 第 2 页 选项工作框下有常规、用户界面、图形、文件位置等选项，在常规里设置保存提醒时间间隔及文件保存数量及时间上限。 点击用户界面可对快捷操作、活动主题、双击选项等进行个人偏好设置 点击图形，点击反转背景色可根据个人喜好调整绘图区域背景色（黑、白） 点击文件位置，在窗口内可对项目文件默认保存路径、族样板文件路径、云根路径设置。湖南省建筑工程集团总公司 第 3 页 1.3 项目工作界面 操作界面主要由以下几部分组成：快速选择栏、菜单栏、工具栏、项目浏览器、绘图区域、视图控制栏、属性对话框。属性对话框须点击构件后点击属性工具自动弹出（默认左侧）。 Rev it2015 工作界面 在进行选择图元或使用工具操作时，会出现与该操作相关的“上下文选项卡”，上下文选项卡的名称与该操作相关，如选择一个墙图元时，上下文选项卡的名称为“修改︱墙”。 上下文选项卡 上下文功能区选项卡显示与该工具或图元的上下文相关的工具，在许多情况下，上下文选项卡与“修改”选项卡合并在一起。退出该工具或清除选择时，上下文功能区选项卡会关闭。每个选项卡中都包括多个“面板”，每个面板内有各种工具，面板下方显示该“面板”的名称。下图是“建筑”选项卡下的“构建”...
