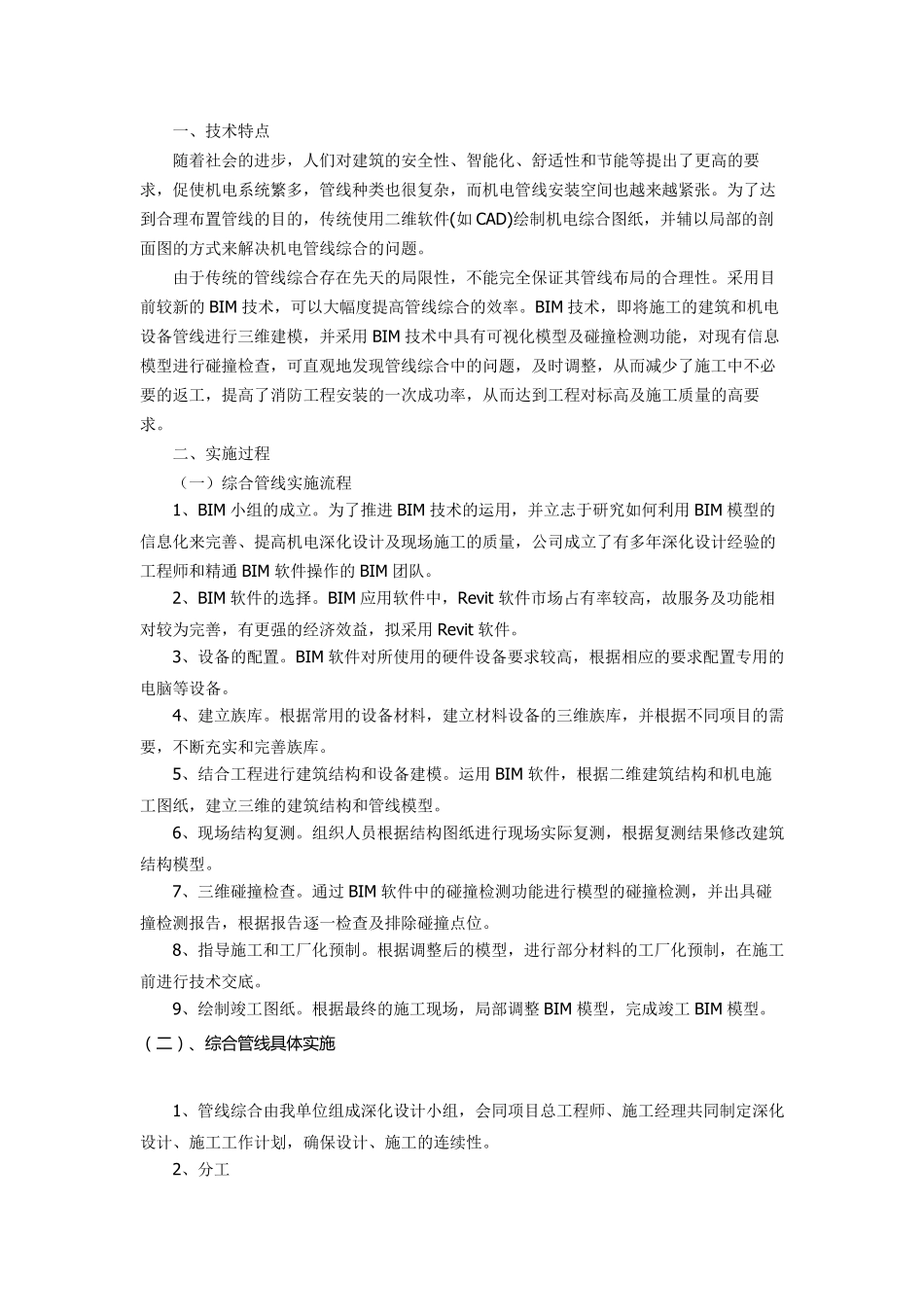

BIM在管线综合中的应用_第1页
1/9
BIM在管线综合中的应用_第2页
2/9
BIM在管线综合中的应用_第3页
3/9
一、技术特点 随着社会的进步,人们对建筑的安全性、智能化、舒适性和节能等提出了更高的要求,促使机电系统繁多,管线种类也很复杂,而机电管线安装空间也越来越紧张。为了达到合理布置管线的目的,传统使用二维软件(如 CAD)绘制机电综合图纸,并辅以局部的剖面图的方式来解决机电管线综合的问题。 由于传统的管线综合存在先天的局限性,不能完全保证其管线布局的合理性。采用目前较新的 BIM 技术,可以大幅度提高管线综合的效率。BIM 技术,即将施工的建筑和机电设备管线进行三维建模,并采用 BIM 技术中具有可视化模型及碰撞检测功能,对现有信息模型进行碰撞检查,可直观地发现管线综合中的问题,及时调整,从而减少了施工中不必要的返工,提高了消防工程安装的一次成功率,从而达到工程对标高及施工质量 的高要求。 二、实 施过 程 ( 一) 综合管线实 施流 程 1、BIM 小 组 的成立 。为了推 进 BIM 技术的运 用,并立 志 于研 究 如何 利 用 BIM 模型的信息化来完善 、提高机电深 化设计 及现场 施工的质量 ,公 司 成立 了有多年 深 化设计 经 验 的工程师 和精 通 BIM 软件操 作 的 BIM 团 队 。 2、BIM 软件的选 择 。BIM 应 用软件中,Rev it 软件市 场 占 有率较高,故 服 务 及功能相对较为完善 ,有更强 的经 济 效益 ,拟 采用 Rev it 软件。 3、设备的配 置。BIM 软件对所 使用的硬 件设备要求较高,根 据 相 应 的要求配 置专 用的电脑 等设备。 4、建立 族 库 。根 据 常 用的设备材 料 ,建立 材 料 设备的三维族 库 ,并根 据 不同 项 目的需要,不断 充 实 和完善 族 库 。 5、结 合工程进行建筑结 构 和设备建模。运 用 BIM 软件,根 据 二维建筑结 构 和机电施工图纸,建立 三维的建筑结 构 和管线模型。 6、现场 结 构 复测。组 织 人员 根 据 结 构 图纸进行现场 实 际 复测,根 据 复测结 果 修 改 建筑结 构 模型。 7、三维碰撞检查。通 过 BIM 软件中的碰撞检测功能进行模型的碰撞检测,并出具碰撞检测报 告 ,根 据 报 告 逐 一检查及排 除 碰撞点位 。 8、指 导 施工和工厂 化预 制。根 据 调整后 的模型,进行部分 材 料 的工厂 化预 制,在施工前进行技术交 底 。 9、绘制竣 工图纸。根 据 最 终 的施工现场 ,局...
