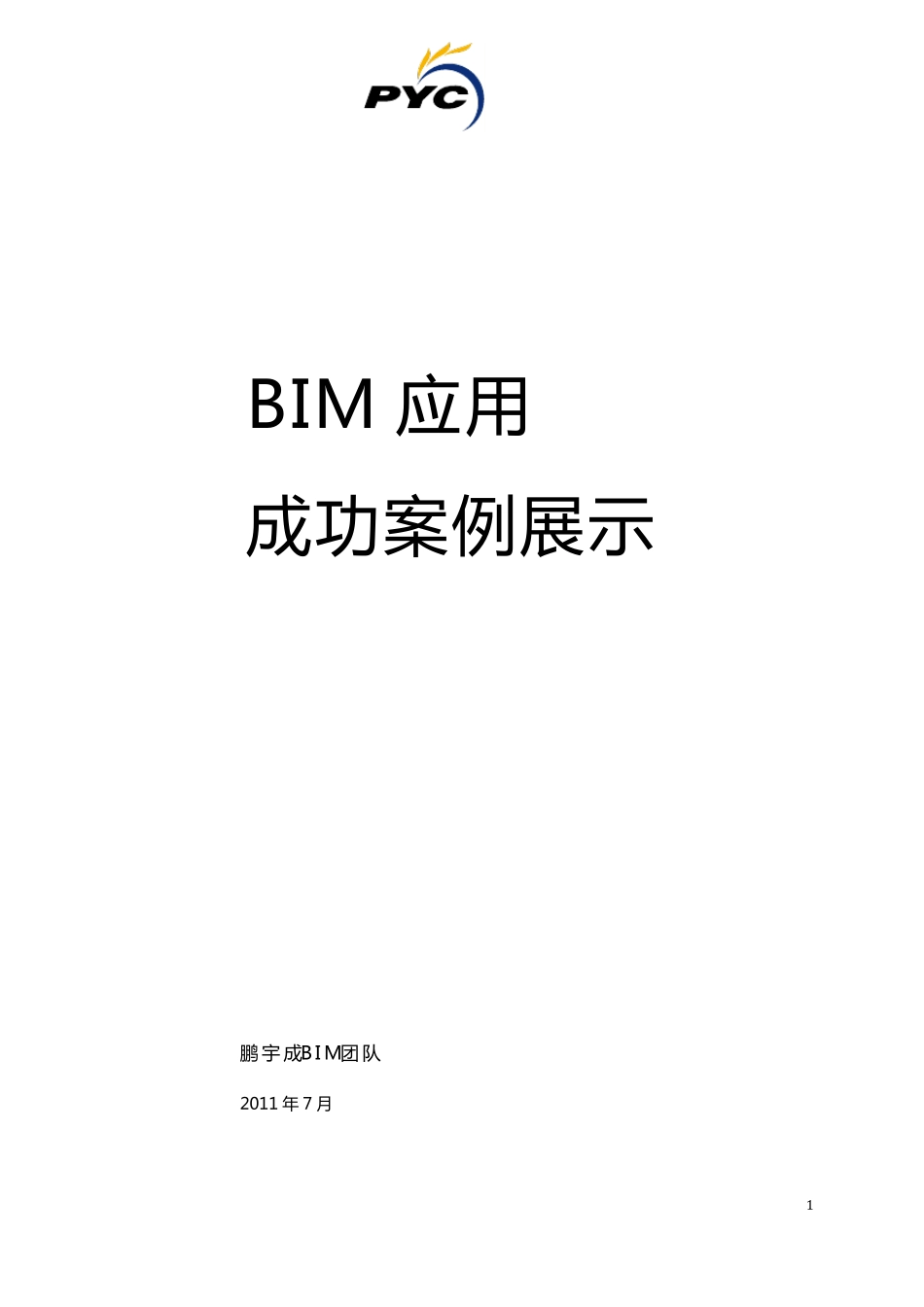

BIM应用成功案例展示

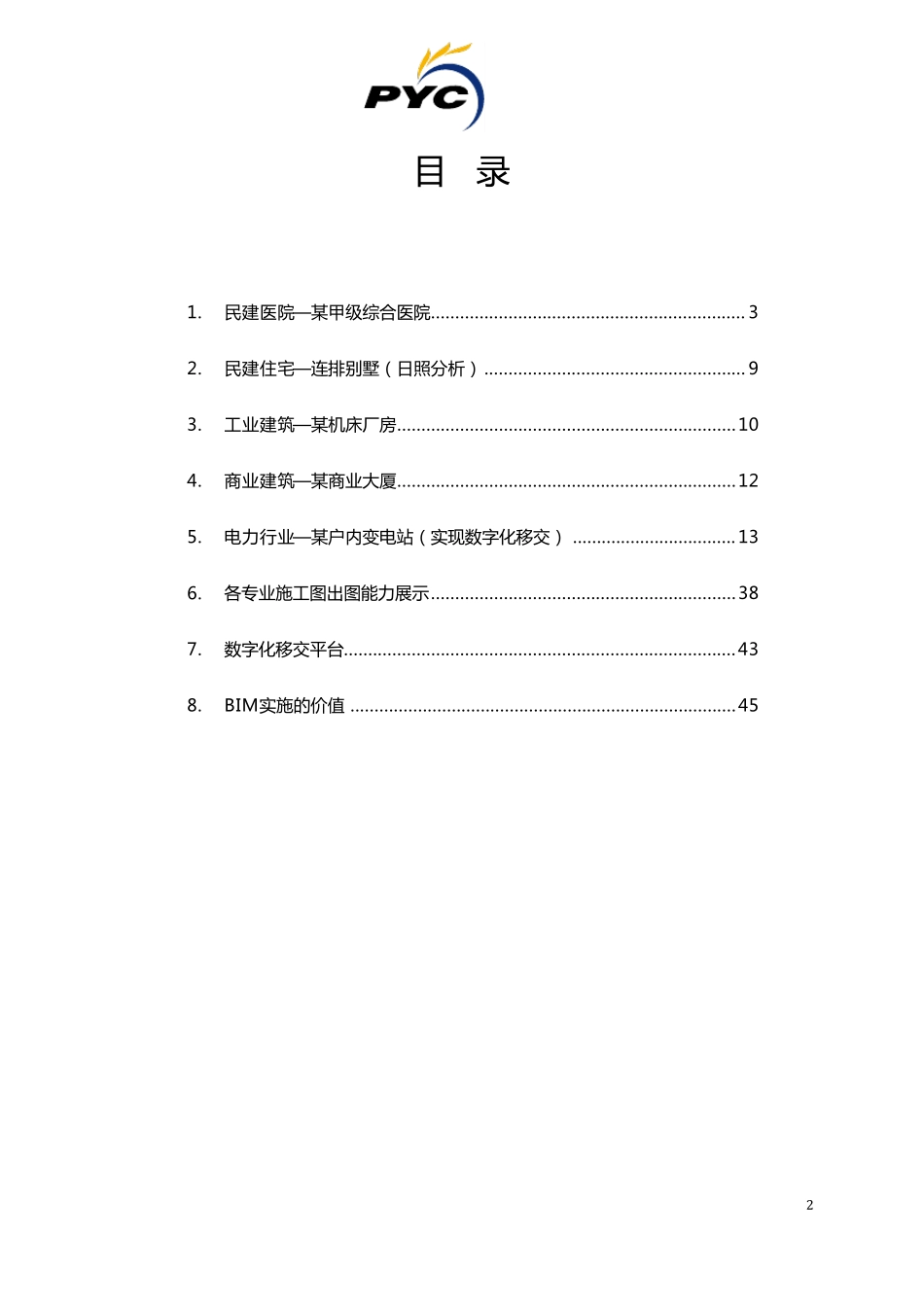

1 BIM应 用 成 功 案 例展示 鹏 宇 成 B I M 团 队 2011 年 7 月 2 目 录 1. 民 建 医 院 —某 甲 级 综 合 医 院 ................................................................. 32. 民 建 住 宅 —连 排 别 墅 （日照分析） ...................................................... 93. 工业建 筑—某 机床厂房 ...................................................................... 104. 商业建 筑—某 商业大厦 ...................................................................... 125. 电力行业—某 户内变电站（实现数字化移交） .................................. 136. 各专业施工图出图能力展示 ............................................................... 387. 数字化移交平台 ................................................................................. 438. BIM实施的价值 ................................................................................ 45 3 1. 民 建 医 院 — 某 甲 级 综 合 医 院 A、 项 目 介 绍 ： 某 甲 等 综 合 医 院 ，占 地 面 积 33300 平 方 米 。主 楼 总 建 筑 面 积 ：29507M2，其 中 地 上 面 积 ： 27931 M2,地 下 面 积 1576 M2。 建 筑 层 数 、 高 度 ： 地 上 13层 （14 层 为机房）， 13 层 女儿墙高 度 54.75 米 ， 最高 点距地 58.38 米 ， 4-5层 间为设备夹层 （2.2 米 ）；地 下 一层 ， 层 高 5 米 ；首层 层 高 4.8 米 ， 二至四层 层 高 4.5 米 ， 五层 至十三层 层 高 3.6 米 。 B、 原图纸内容： 建 筑 图纸： 图纸 47 页， 建 筑 14 层 （包含一设备层 ）。 地 下 一层 ， 一层至五层 、 设备层 布置不同， 六层 -十三层 为标准层 。 a） 结构图纸： 共 41 页 b） 给排水图纸： 共 40 页 c） 暖通图纸： 共 20 页 d） 强电图纸： 共 40 页 e） 弱电图纸： 共 37 页 f） 动力图纸： 共 6 页 C、 项 目 目 的 a） 建 筑 模型的方 案展示。 b） 对设备管道进行碰撞检查， 对发生碰撞的地 方 进行归纳总 结并且对图纸及施工进行指导。 4 D、 碰 撞 检 查 总 结 ...
