BIM模型标准(北京地方标准)

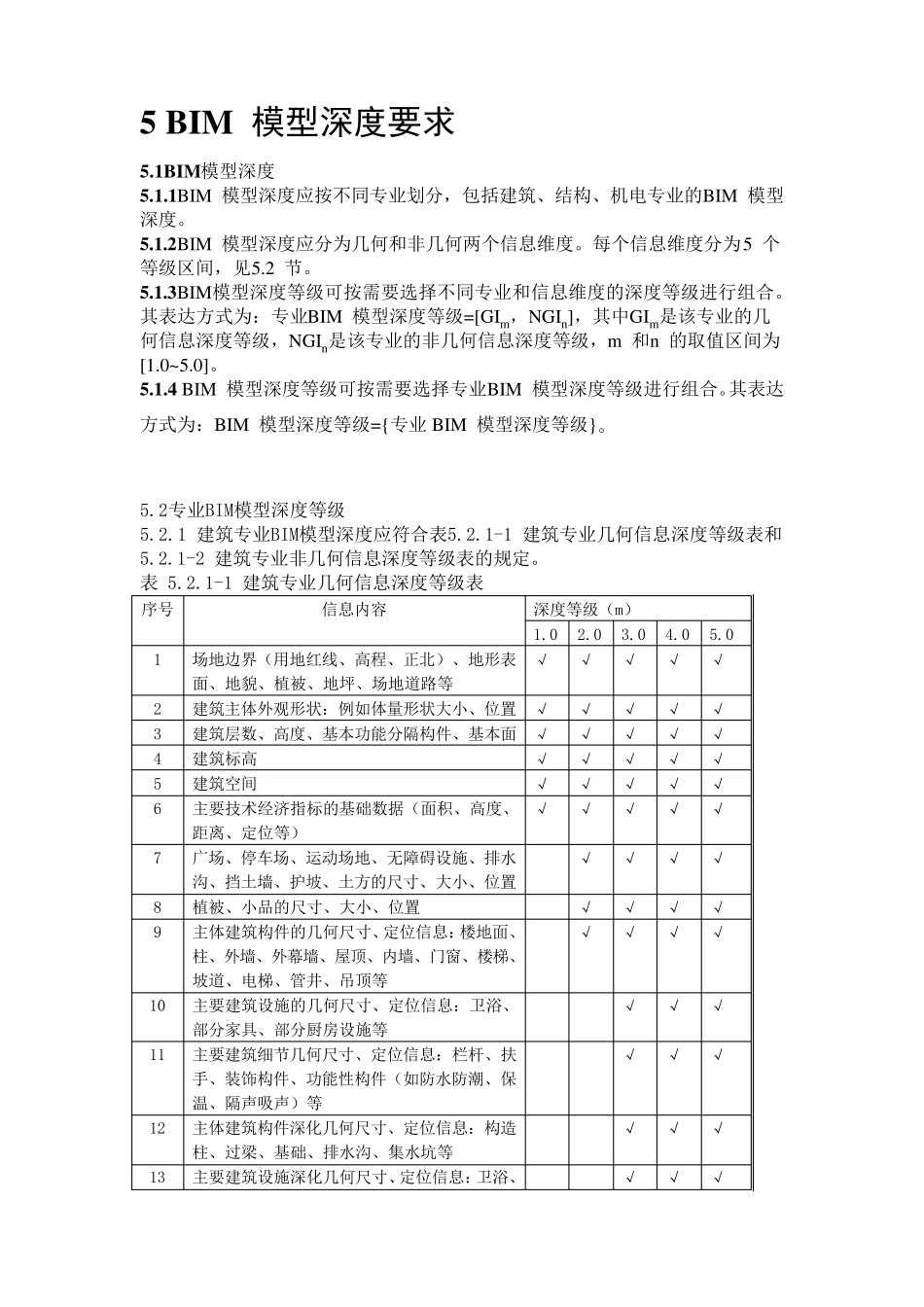

5 BIM 模型深度要求 5.1BIM 模型深度 5.1.1BIM 模型深度应按不同专业划分，包括建筑、结构、机电专业的BIM 模型 深度。 5.1.2BIM 模型深度应分为几何和非几何两个信息维度。每个信息维度分为5 个 等级区间，见5.2 节。 5.1.3BIM模型深度等级可按需要选择不同专业和信息维度的深度等级进行组合。 其表达方式为：专业BIM 模型深度等级=[GIm，NGIn]，其中GIm是该专业的几 何信息深度等级，NGIn是该专业的非几何信息深度等级，m 和n 的取值区间为 [1.0~5.0]。 5.1.4 BIM 模型深度等级可按需要选择专业BIM 模型深度等级进行组合。其表达 方式为：BIM 模型深度等级={专业BIM 模型深度等级}。 5.2专业BIM模型深度等级 5.2.1 建筑专业BIM模型深度应符合表5.2.1-1 建筑专业几何信息深度等级表和 5.2.1-2 建筑专业非几何信息深度等级表的规定。 表 5.2.1-1 建筑专业几何信息深度等级表 序号 信息内容 深度等级（m） 1.0 2.0 3.0 4.0 5.0 1 场地边界（用地红线、高程、正北）、地形表面、地貌、植被、地坪、场地道路等 √ √ √ √ √ 2 建筑主体外观形状：例如体量形状大小、位置 √ √ √ √ √ 3 建筑层数、高度、基本功能分隔构件、基本面 √ √ √ √ √ 4 建筑标高 √ √ √ √ √ 5 建筑空间 √ √ √ √ √ 6 主要技术经济指标的基础数据（面积、高度、距离、定位等） √ √ √ √ √ 7 广场、停车场、运动场地、无障碍设施、排水沟、挡土墙、护坡、土方的尺寸、大小、位置 √ √ √ √ 8 植被、小品的尺寸、大小、位置 √ √ √ √ 9 主体建筑构件的几何尺寸、定位信息：楼地面、柱、外墙、外幕墙、屋顶、内墙、门窗、楼梯、坡道、电梯、管井、吊顶等 √ √ √ √ 10 主要建筑设施的几何尺寸、定位信息：卫浴、部分家具、部分厨房 设施等 √ √ √ 11 主要建筑细 节几何尺寸、定位信息：栏 杆 、扶手 、装 饰 构件、功能性 构件（如防 水防 潮 、保温 、隔声 吸 声 ）等 √ √ √ 12 主体建筑构件深化 几何尺寸、定位信息：构造柱、过 梁 、基础、排水沟、集 水坑 等 √ √ √ 13 主要建筑设施深化 几何尺寸、定位信息：卫浴、 √ √ √ 厨房设施等 14 主要建筑装饰深化：材料位置、分割形式、铺装与划分 √ √ √ 15 主要构造深化与细节 √ √ √ 16 隐蔽工程与预留孔洞的几何尺...
