BIM模型标准

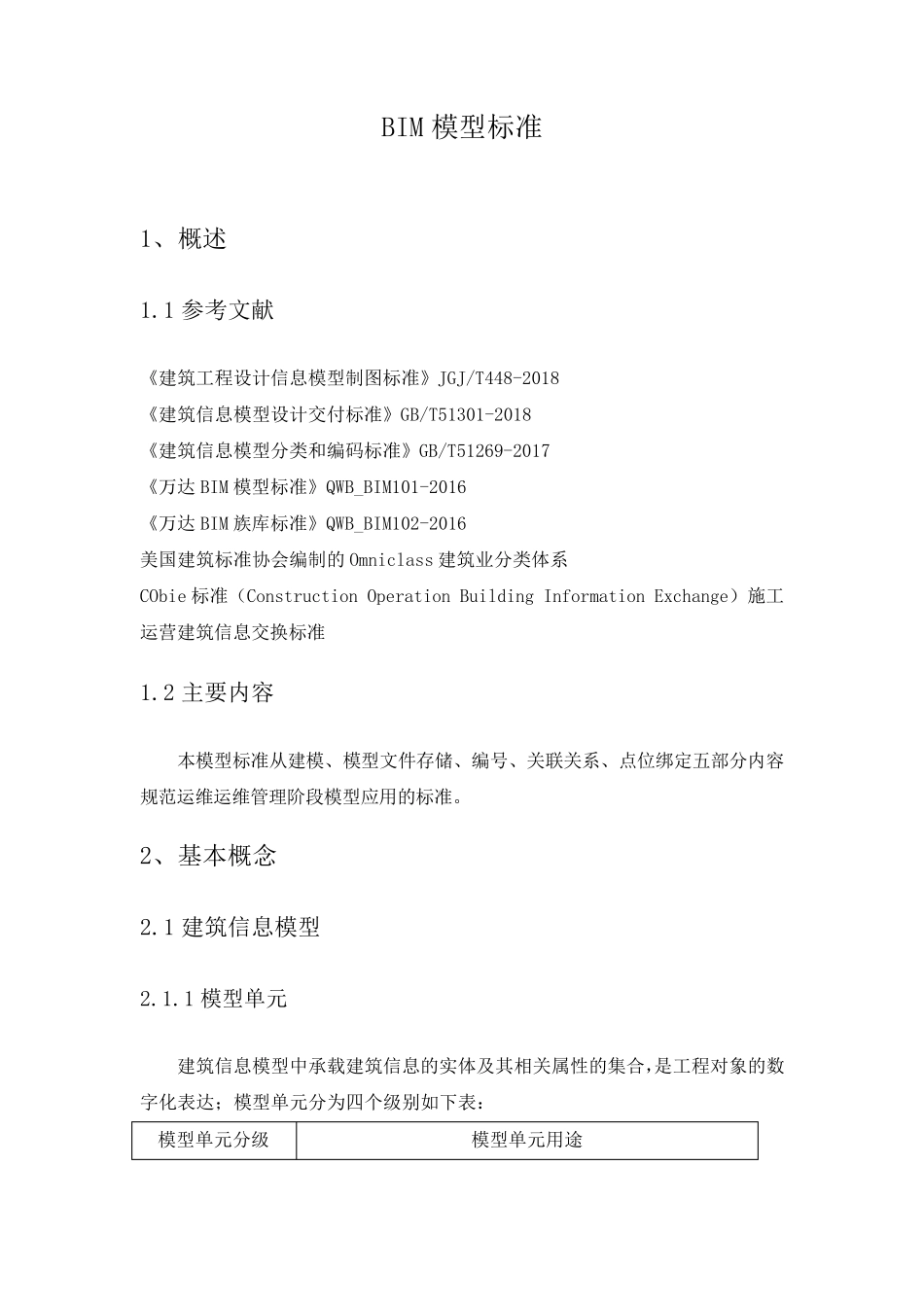

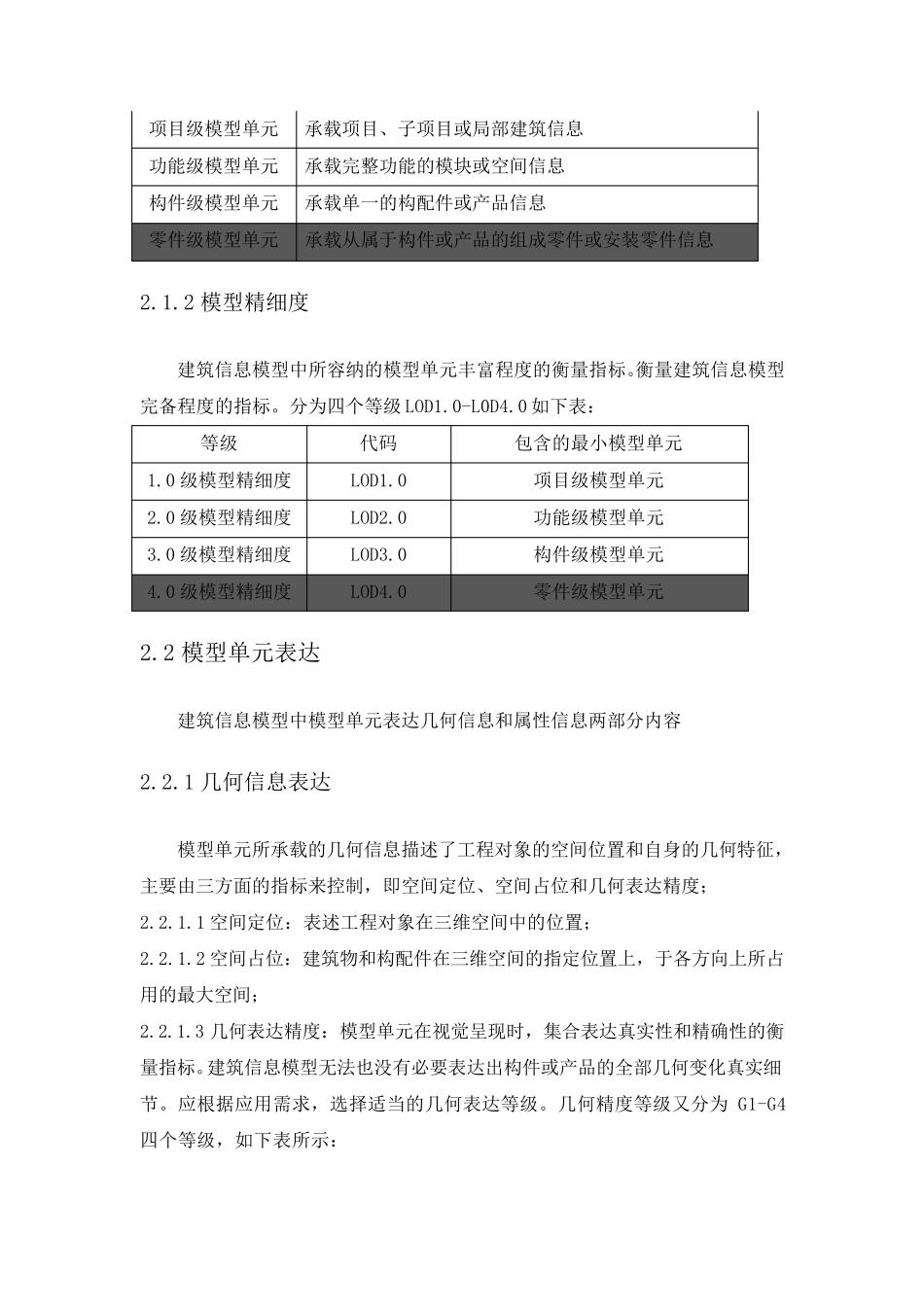

BIM 模型标准 1、概述 1.1 参考文献 《建筑工程设计信息模型制图标准》JGJ/T448-2018 《建筑信息模型设计交付标准》GB/T51301-2018 《建筑信息模型分类和编码标准》GB/T51269-2017 《万达 BIM 模型标准》QWB_BIM101-2016 《万达 BIM 族库标准》QWB_BIM102-2016 美国建筑标准协会编制的 Omniclass 建筑业分类体系 CObie 标准（Construction Operation Building Information Exchange）施工运营建筑信息交换标准 1.2 主要内容 本模型标准从建模、模型文件存储、编号、关联关系、点位绑定五部分内容规范运维运维管理阶段模型应用的标准。 2、基本概念 2.1 建筑信息模型 2.1.1 模型单元 建筑信息模型中承载建筑信息的实体及其相关属性的集合，是工程对象的数字化表达；模型单元分为四个级别如下表： 模型单元分级 模型单元用途 项目级模型单元 承载项目、子项目或局部建筑信息 功能级模型单元 承载完整功能的模块或空间信息 构件级模型单元 承载单一的构配件或产品信息 零件级模型单元 承载从属于构件或产品的组成零件或安装零件信息 2.1.2 模型精细度 建筑信息模型中所容纳的模型单元丰富程度的衡量指标。衡量建筑信息模型完备程度的指标。分为四个等级LOD1.0-L0D4.0 如下表： 等级 代码 包含的最小模型单元 1.0 级模型精细度 LOD1.0 项目级模型单元 2.0 级模型精细度 LOD2.0 功能级模型单元 3.0 级模型精细度 LOD3.0 构件级模型单元 4.0 级模型精细度 LOD4.0 零件级模型单元 2.2 模型单元表达 建筑信息模型中模型单元表达几何信息和属性信息两部分内容 2.2.1 几何信息表达 模型单元所承载的几何信息描述了工程对象的空间位置和自身的几何特征，主要由三方面的指标来控制，即空间定位、空间占位和几何表达精度； 2.2.1.1 空间定位：表述工程对象在三维空间中的位置； 2.2.1.2 空间占位：建筑物和构配件在三维空间的指定位置上，于各方向上所占用的最大空间； 2.2.1.3 几何表达精度：模型单元在视觉呈现时，集合表达真实性和精确性的衡量指标。建筑信息模型无法也没有必要表达出构件或产品的全部几何变化真实细节。应根据应用需求，选择适当的几何表达等级。几何精度等级又分为 G1-G4四个等级，如下表所示： 精度等级 精度要求 示例 示例 G1 可满足二维化或符号化识别要求 G2 可满足空间占位、主要颜色等粗略识别需求 G3 可满足建造安装流程、采购等精细识别...
