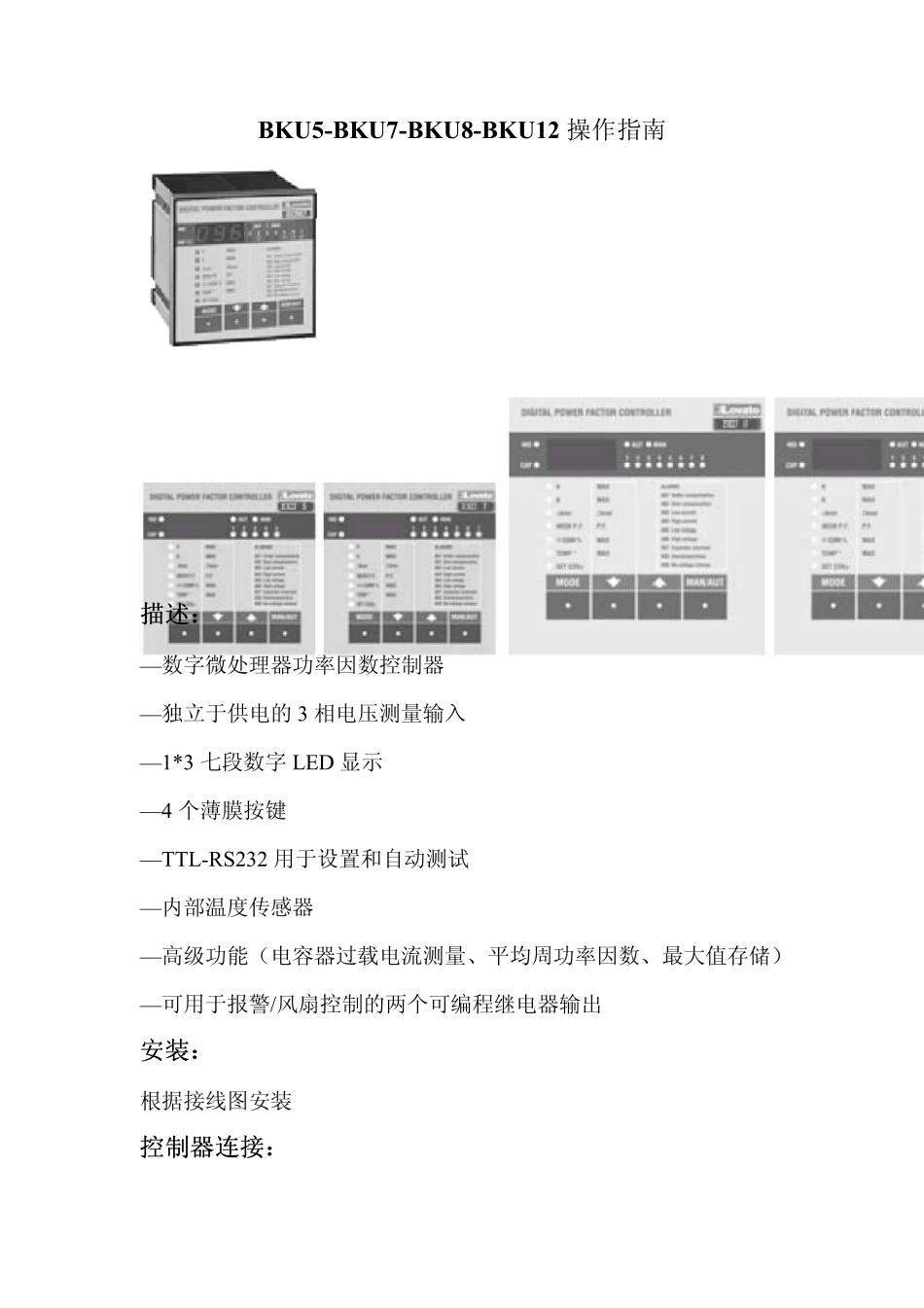

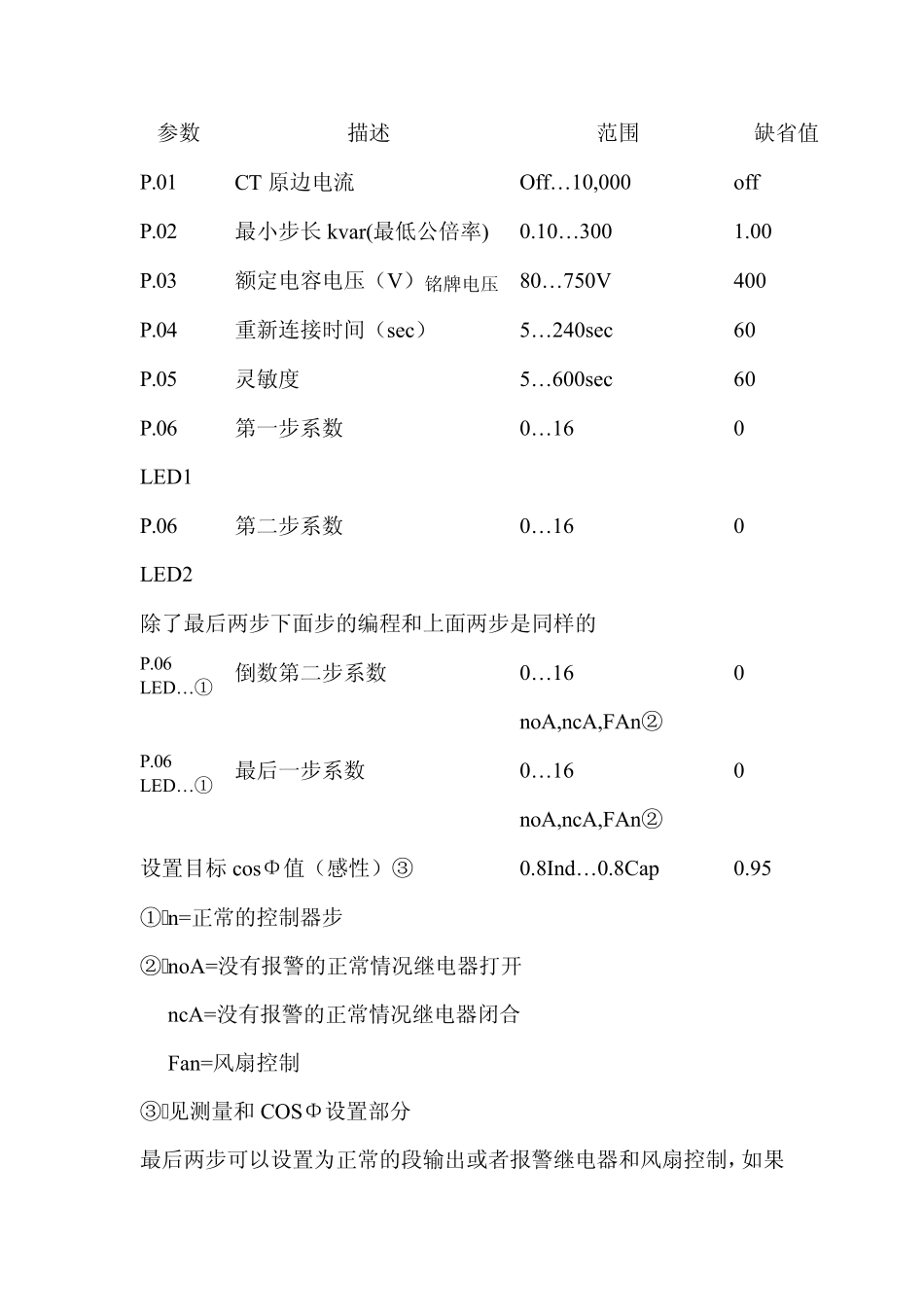

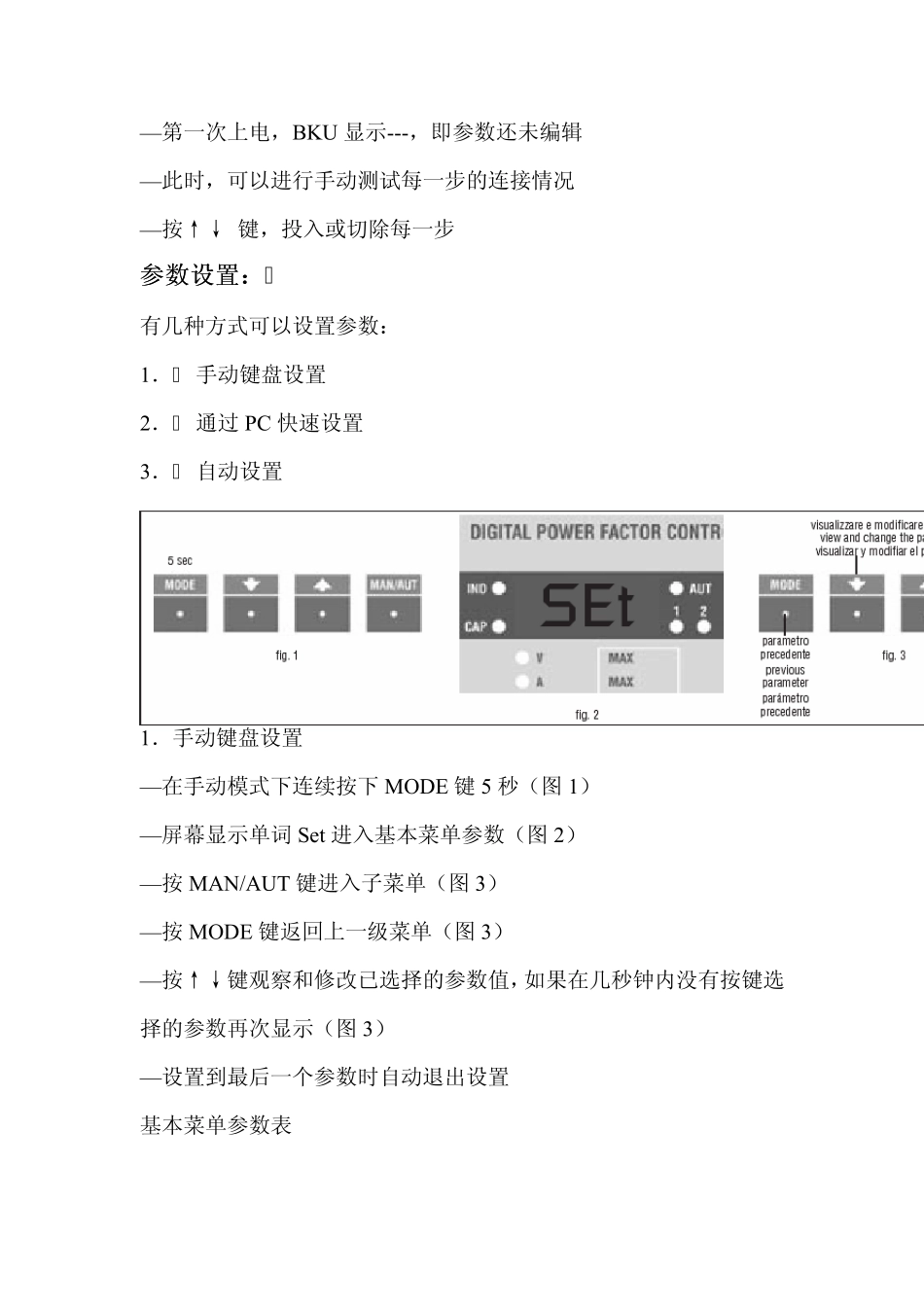

BKU5-BKU7-BKU8 -BKU1 2 操作指南 描述描述：： — 数字微处理器功率因数控制器 — 独立于供电的3 相电压测量输入 — 1*3 七段数字LED 显示 — 4 个薄膜按键 — TTL-RS232 用于设置和自动测试 — 内部温度传感器 — 高级功能（电容器过载电流测量、平均周功率因数、最大值存储） — 可用于报警/风扇控制的两个可编程继电器输出 安装安装：： 根据接线图安装 控制器连接控制器连接：： — 第一次上电，BKU 显示---，即参数还未编辑 — 此时，可以进行手动测试每一步的连接情况 — 按↑↓ 键，投入或切除每一步 参数设置参数设置：： 有几种方式可以设置参数： 1． 手动键盘设置 2． 通过 PC 快速设置 3． 自动设置 1．手动键盘设置 — 在手动模式下连续按下 MODE 键 5 秒（图 1） — 屏幕显示单词 Set 进入基本菜单参数（图 2） — 按MAN/AUT 键进入子菜单（图 3） — 按MODE 键返回上一级菜单（图 3） — 按↑↓键观察和修改已选择的参数值，如果在几秒钟内没有按键选择的参数再次显示（图 3） — 设置到最后一个参数时自动退出设置 基本菜单参数表 参数 描述 范围 缺省值 P.01 CT 原边电流 Off… 10,000 off P.02 最小步长kvar(最低公倍率) 0.10… 300 1.00 P.03 额定电容电压（V）铭牌电压 80… 750V 400 P.04 重新连接时间（sec） 5… 240sec 60 P.05 灵敏度 5… 600sec 60 P.06 LED1 第一步系数 0… 16 0 P.06 LED2 第二步系数 0… 16 0 除了最后两步下面步的编程和上面两步是同样的 P.06 LED… ① 倒数第二步系数 0… 16 noA,ncA,FAn② 0 P.06 LED… ① 最后一步系数 0… 16 noA,ncA,FAn② 0 设置目标cosΦ值（感性）③ 0.8Ind… 0.8Cap 0.95 ① n=正常的控制器步 ② noA=没有报警的正常情况继电器打开 ncA=没有报警的正常情况继电器闭合 Fan=风扇控制 ③ 见测量和COS Φ设置部分 最后两步可以设置为正常的段输出或者报警继电器和风扇控制，如果倒数第二步被设为报警继电器和风扇控制，那么最后一步不能设为正常的段输出。 例子：BKU7 有 6 段电容，分别为5，10，20，20，20，20kvar，额定电压 440V，且最后一步使用报警，参数设置如下： P.02=05.00 P.03=0440 P.06 LED1=0001 P.06 LED2=0002 P.06 LED3=0004 P.06 LED4=0004 P.06 LED5=0004 P.06 LED6=0004 P.06 ...
