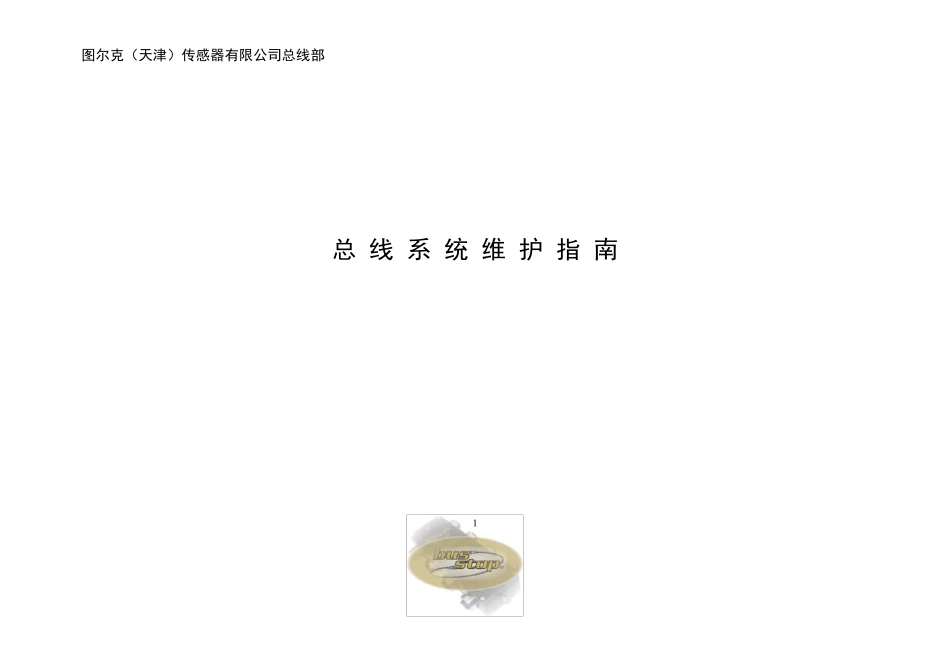

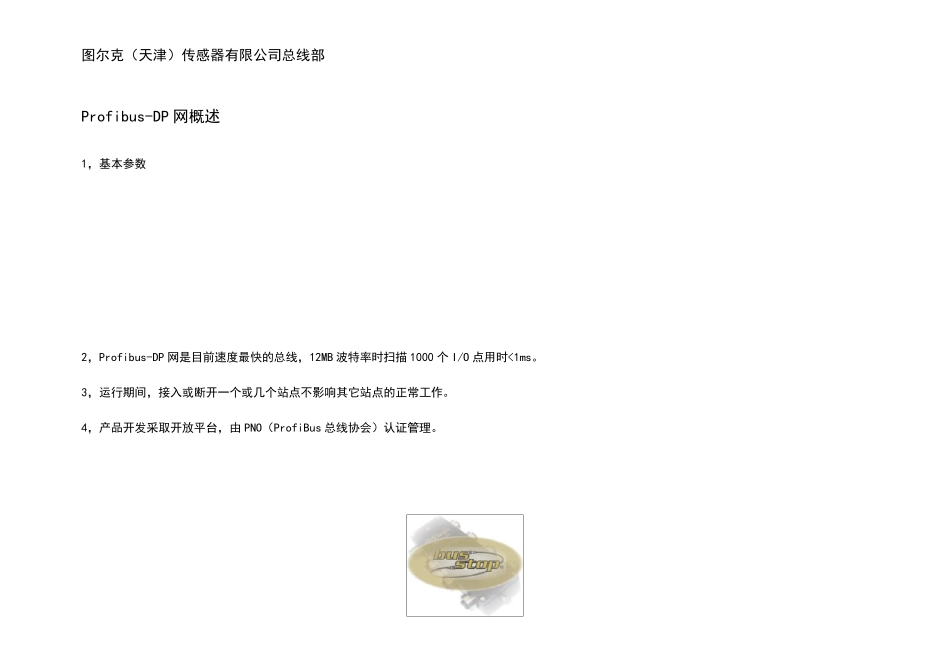

图尔克（天津）传感器有限公司总线部 1 总 线 系 统 维 护 指 南 图尔克（天津）传感器有限公司总线部 2 Profibus-DP 网概述 1，基本参数 2，Profibus-DP 网是目前速度最快的总线，12MB 波特率时扫描1000 个I/O 点用时<1ms。 3，运行期间，接入或断开一个或几个站点不影响其它站点的正常工作。 4，产品开发采取开放平台，由 PNO（ProfiBus 总线协会）认证管理。 图尔克（天津）传感器有限公司总线部 3 PDP 模块组成ProFibus-DP 网的基本部件 图尔克（天津）传感器有限公司总线部 4 BL20 端子式I/O 站 BL20-GW-PBDP-12MB （ID：0XFF0E） BL20-GW-PBDP-12MB-STD （ID：0XFF0F） 1， 功能：组合I/O 站点，IP20 防护等级。用于按钮和指示灯数目较多的按钮站。 2，16 进制/2 位拨码开关设定节点地址 / 波特率自适应 ① Profibus-DP 接口模块 ② 站点电源模块 ③ 盒状 I/O 模块（16DI/32DI/16DO） ④ 片状 I/O 模块（2DI/4DI/2DO/4DO） ⑤ 安装夹板 ⑥ 片状 I/O 模块的底板 ⑦ 盒状 I/O 模块的底板 图尔克（天津）传感器有限公司总线部 5 3，LED 信息 接口模块： Led GW 状态 意义 备注 绿色 总线通讯正常 - 绿色闪烁1HZ 固件未激活 重新下载固件。更换网关或联系 TURCK 公司。 绿色闪烁4HZ 网关硬件故障 更换网关或联系 TURCK 公司。 Led IOs 状态 意义 备注 绿色 扩展 I/O 配置无错 - 绿色闪烁1HZ I/O Assistant 强置 用 I/O Assistant 软件取消强置 红色 扩展 I/O 有故障 检查扩展 I/O 上的诊断灯有无红灯 红色闪烁 软件硬件配置不符 检查硬件型号是否与软件（GX_Configurator_DP）配置符合 红绿交替闪烁1HZ 有未识别的扩展 I/O 红色闪烁4HZ 扩展 I/O 与网关通讯异常 增加馈电模块（BR） 图尔克（天津）传感器有限公司总线部 6 Led DIA 状态 意义 备注 不亮 没有总线诊断信息 - 红色闪烁1HZ 有总线扩展诊断信息 扩展I/O 上有故障 红色 有总线诊断信息 扩展I/O 上有故障 Led Bus 状态 意义 备注 不亮 总线未启动 1，电源故障 2，网关硬件故障 绿色 总线正常 - 红色 总线通讯故障 1， 检查 DP 网线，终端电阻设置 2， 检 查 硬 件 型 号 是 否 与 软 件（GX_Configurator_DP）配置符合 红色闪烁1HZ 站点地址不对 检查站号是否有重合 图尔克（天津）传感器有限...
