boost电路设计

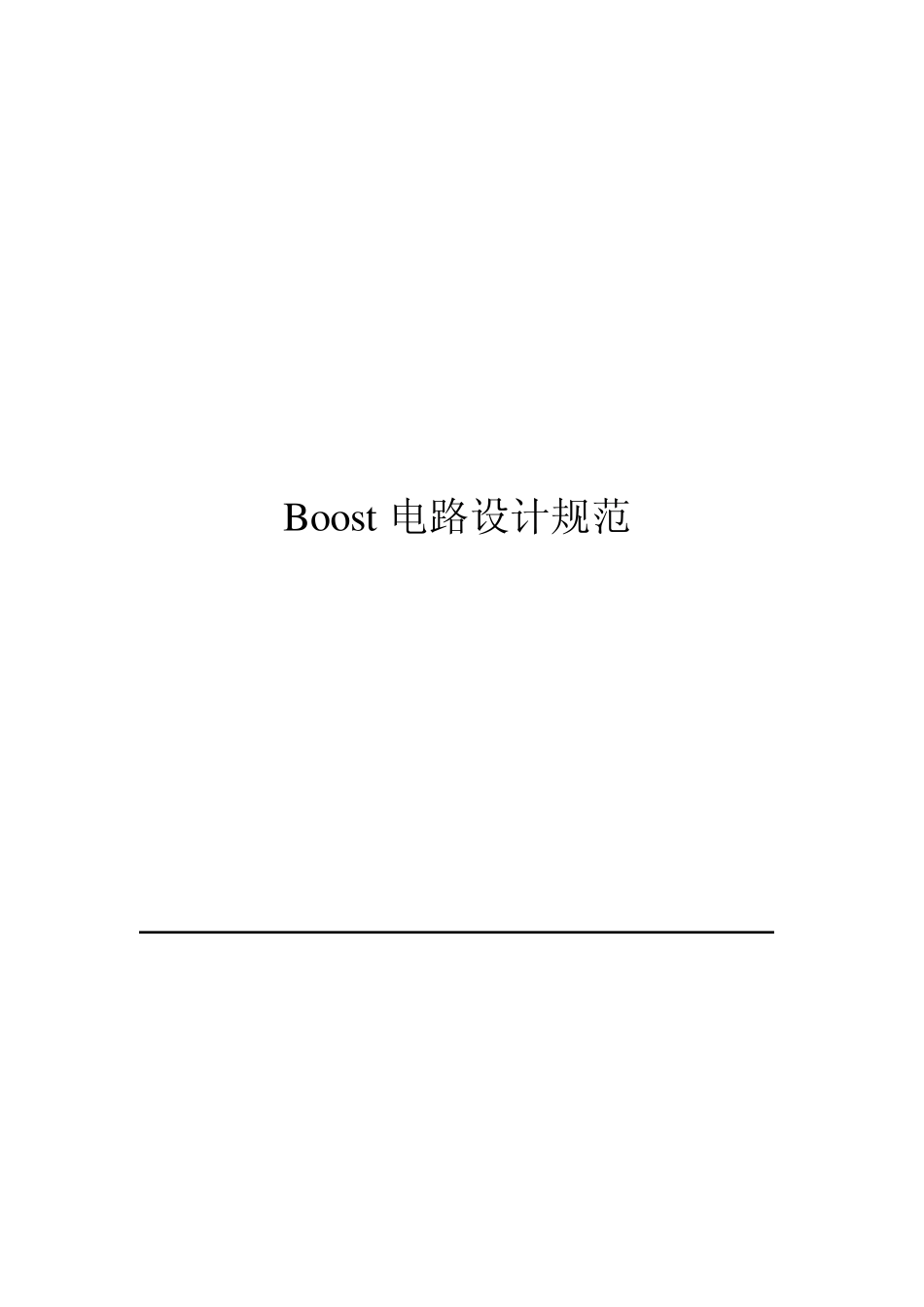

Boost 电路设计规范 错误！未指定书签。 2 2 错误！未指定书签。 3 3 错误！未指定书签。 4 4 本文对 Boost电路的电路参数进行了数学推导，介绍了 Boost电路器件的选择，用于通用 Boost电路的设计 DC/DC 模块中，需要升压的电路。 Boost 电路的原理图如下图所示 LDCQ ?R 当 MOSFET 开通时，电源给电感 L 充电，电感储能，电容放电。电感上的电流增加量（电感线圈未饱和时）为： DTLVIinL )( 其中： D 为占空比，T 为开关周期。 当 MOSFET 关断时，电感放电，电感的能量通过二极管传递到负载。电感上的电流不断减小，忽略二极管的压降，则电流变化为： TDLVVIinoL)1()( 电感电流连续模式时，在稳态条件下，电感上的电流增加等于其电流减小，即)()(LLII，于是整理可得： DVVino11 因为0
