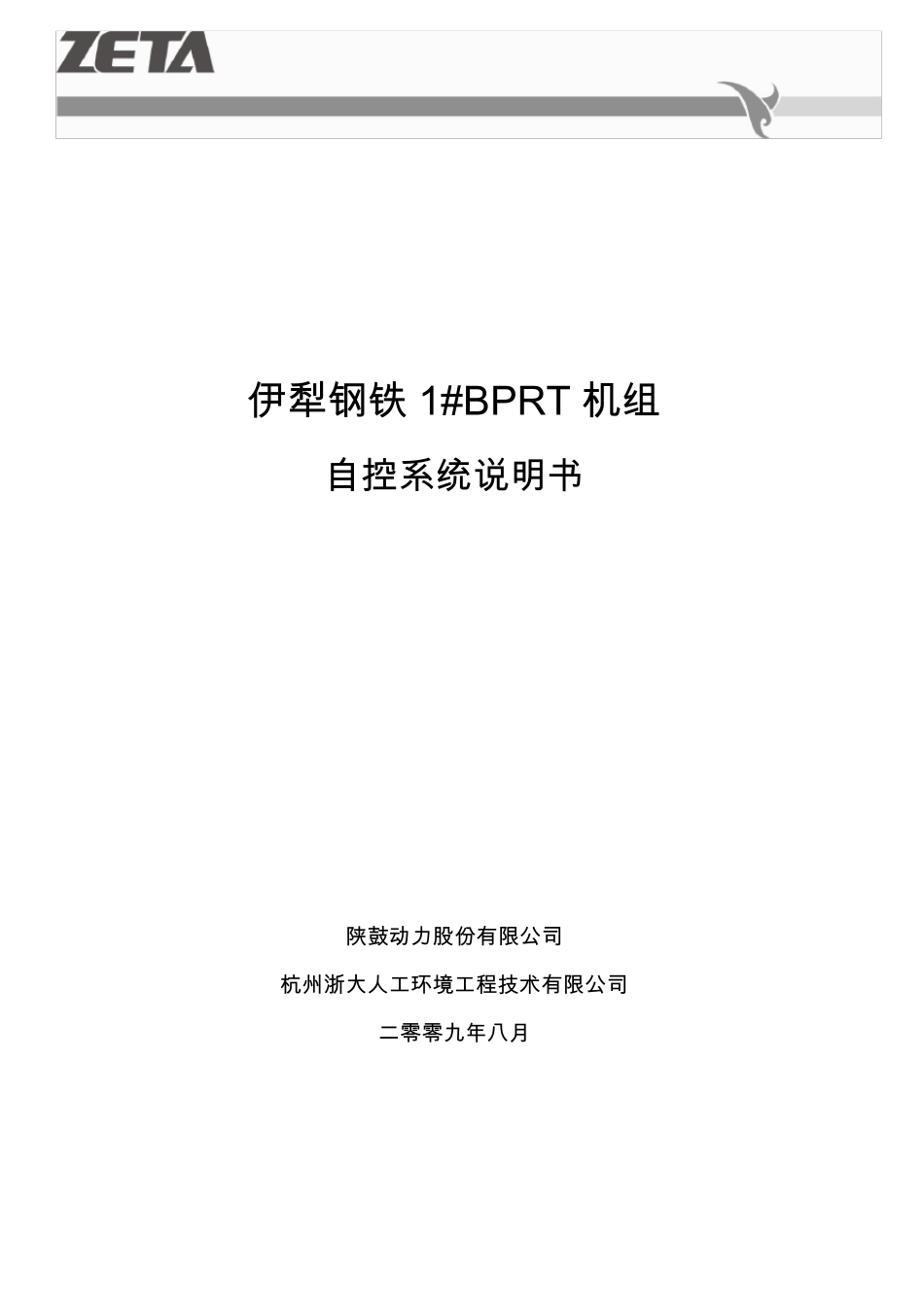

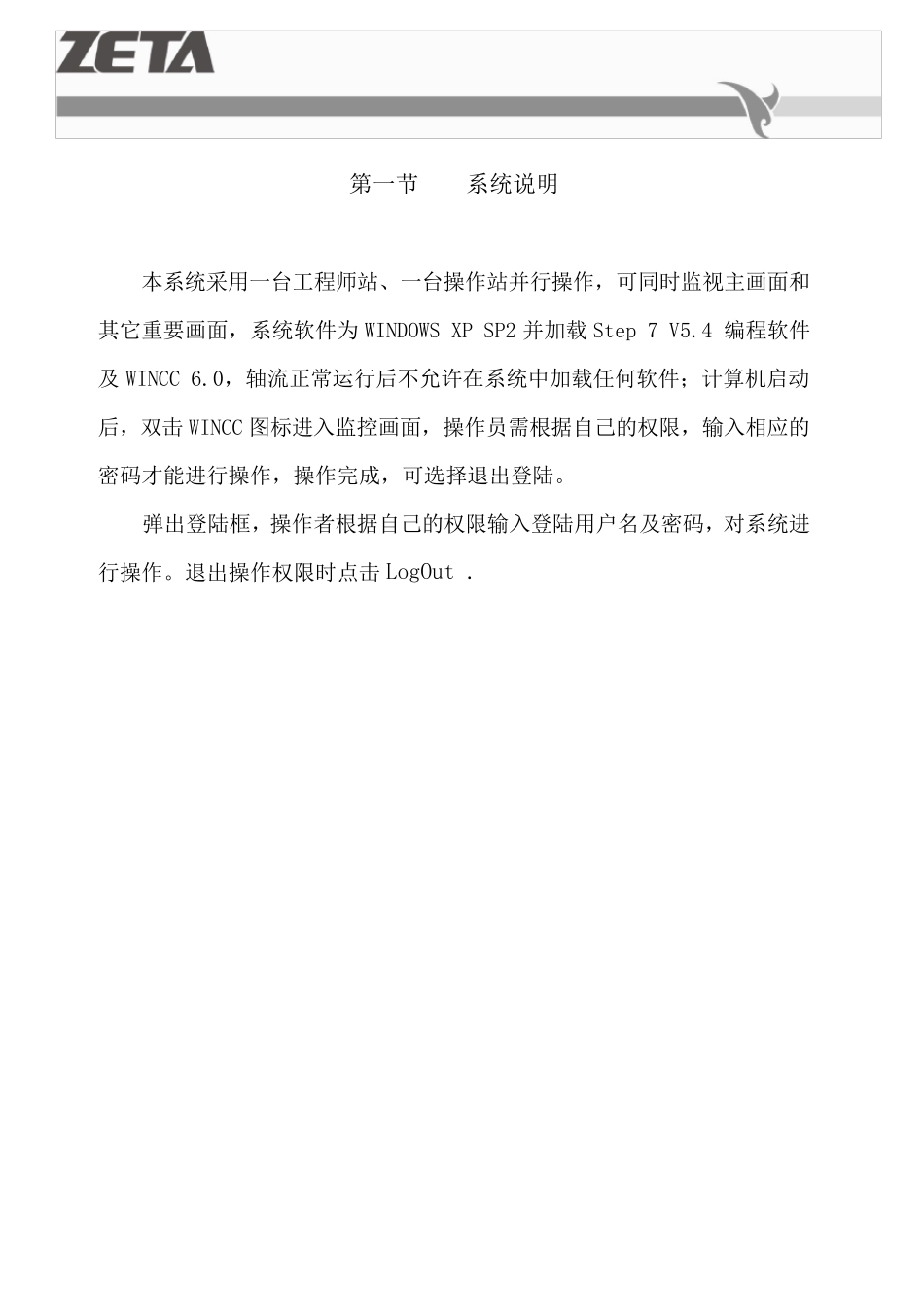

Attention:ATTN: 伊 犁 钢 铁 1#BPRT 机 组 自 控 系 统 说 明 书 陕 鼓 动 力 股 份 有 限 公 司 杭 州 浙 大 人 工 环 境 工 程 技 术 有 限 公 司 二 零 零 九年八月 Attention:ATTN: 第一节 系统说明 本系统采用一台工程师站、一台操作站并行操作，可同时监视主画面和其它重要画面，系统软件为 WINDOWS XP SP2 并加载 Step 7 V5.4 编程软件及 WINCC 6.0，轴流正常运行后不允许在系统中加载任何软件；计算机启动后，双击 WINCC 图标进入监控画面，操作员需根据自己的权限，输入相应的密码才能进行操作，操作完成，可选择退出登陆。 弹出登陆框，操作者根据自己的权限输入登陆用户名及密码，对系统进行操作。退出操作权限时点击 LogOut . Attention:ATTN: 第二节 上位机操作画面 （一）轴流风机控制流程 在轴流风机控制流程里主要显示风机进出口温度、喉部压差、送风压力、流量、及防喘阀开度参数等。 阀门状态表示：红色表示全关，绿色表示全开。 点击各设备，可以根据弹出操作窗口进行相关的设备操作！ Attention:ATTN: （二）风机启机画面 这是风机启机时的主要操作画面。 左边第一栏为风机启动条件，绿灯表示启动条件满足，红灯表示启动条件不满足。当所有的启动条件满足时，该栏最上方的红色灯变绿，发出“风机起动待命”信号，（至操作室主电机操作柜“允许启动”信号灯亮）。等待主电机启动。 主电机启动后，点击“静叶释放”按钮，弹出操作窗口，点击确认后静叶释放到≥22 度；静叶释放后。点击“自动操作”按钮，弹出操作窗口，点击确认后可以进行“防喘阀”和“静叶”操作！如果要在主电机未启动的情况下；试验“防喘阀”和“静叶”，可点击“机组自动操作试验”按钮，根Attention:ATTN: 据提示点击确认后可操作！试验完毕后点击“复位”按钮，取消试验状态！该页面也可以进行“喘振模拟试验”，操作与上雷同！ （三）防喘振监视画面 防喘振监视画面显示防喘调节曲线和安全运行曲线，进行风机静叶及防喘阀的操作。 Attention:ATTN: （四）风机停机画面 该画面显示造成风机紧急停机的内容因素。包括机组轴振动、轴位移、轴承温度、润滑油压、动力油系统、电气重故障等。具有信号保持功能，当机组重故障发生后，请先确认并分析故障产生原因，再进行系统复位。同时可以对相关的信号在特殊情况下进行联锁解除操作。左键点击“联锁投入”可以解除联锁，...
