BT3D频率特性测试仪

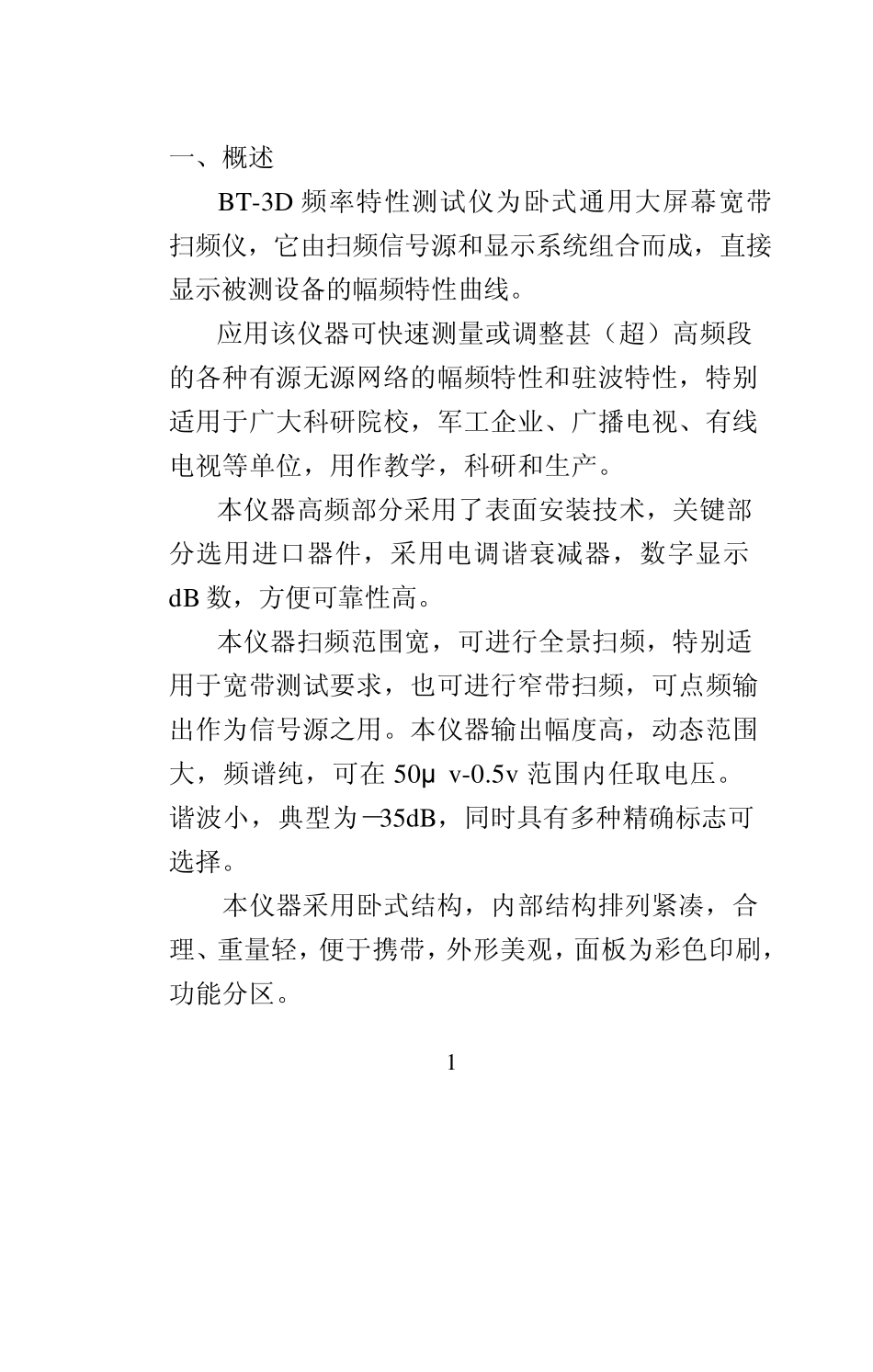

一、概述 BT-3D 频率特性测试仪为卧式通用大屏幕宽带扫频仪，它由扫频信号源和显示系统组合而成，直接显示被测设备的幅频特性曲线。 应用该仪器可快速测量或调整甚（超）高频段 的各种有源无源网络的幅频特性和驻波特性，特别 适用于广大科研院校，军工企业、广播电视、有线 电视等单位，用作教学，科研和生产。 本仪器高频部分采用了表面安装技术，关键部 分选用进口器件，采用电调谐衰减器，数字显示 dB 数，方便可靠性高。 本仪器扫频范围宽，可进行全景扫频，特别适 用于宽带测试要求，也可进行窄带扫频，可点频输 出作为信号源之用。本仪器输出幅度高，动态范围 大，频谱纯，可在 50μ v-0.5v 范围内任取电压。 谐波小，典型为－35dB，同时具有多种精确标志可 选择。 本仪器采用卧式结构，内部结构排列紧凑，合 理、重量轻，便于携带，外形美观，面板为彩色印刷，功能分区。 1 二、技术参数 300MHz扫频仪 450MHz扫频仪 650MHz扫频仪 扫频范围 1-300MHz 1-450MHz 1-650MHz 扫 频 频 偏 全扫 1-300MHz中心频率为150MHz 1-450MHz中心频率为225MHz 1-650MHz中心频率为325MHz 窄扫 最大频偏＞±20MHz，最小＜±0.5MHz 最大频偏＞±20MHz，最小＜±0.5MHz 最大频偏＞±20MHz，最小＜±0.5MHz 点频 (CW) 1-300MHz范围内 连续可调，输出正弦波 1-450MHz范围内 连续可调，输出正弦波 1-650MHz范围内连续可调，输出正弦波 扫频线性 不大于 7% 输出电压 （功率） 1-300MHz范围内0.5v(3.33mW)±10% 1-450MHz范围内0.5v(3.33mW)±10% 1-650MHz范围内0.5v(3.33mW)±10% 输出平坦度 1-300MHz范围内 0dB衰减时全频段优于±0.25dB 1-450MHz范围内 0dB衰减时全频段优于±0.25dB 1-650MHz范围内0dB衰减时全频段优于±0.25dB 输出衰减器 粗衰减器 10dB×7 步进，电控、数字显示 细衰减器 1dB×9 步进，电控、数字显示 -2 - 输出阻抗 75Ω 频率标记 50MHz、10MHz、1MHz复合及外接三种，外接频标灵敏度小于300mV 显示部分垂 直灵敏度 优于2mVp-p/div 显示屏幕 有效尺寸 110×140mm 仪器消耗功率 ≤40W 重量和尺寸 8Kg 395×180×355mm 工作电压 AC220V±22V 50Hz±2Hz 使用环境 按 GB6587.1中Ⅱ仪器规定使用，极限温度为-10℃～＋50℃相对湿度80%RH -3 - 三、工作原理 ↓↓↓↓6KV -100＋350 Y 0-350V →＋15V X →－15V →－12V ↓ ↓ ↓ ＋14V－14V...
