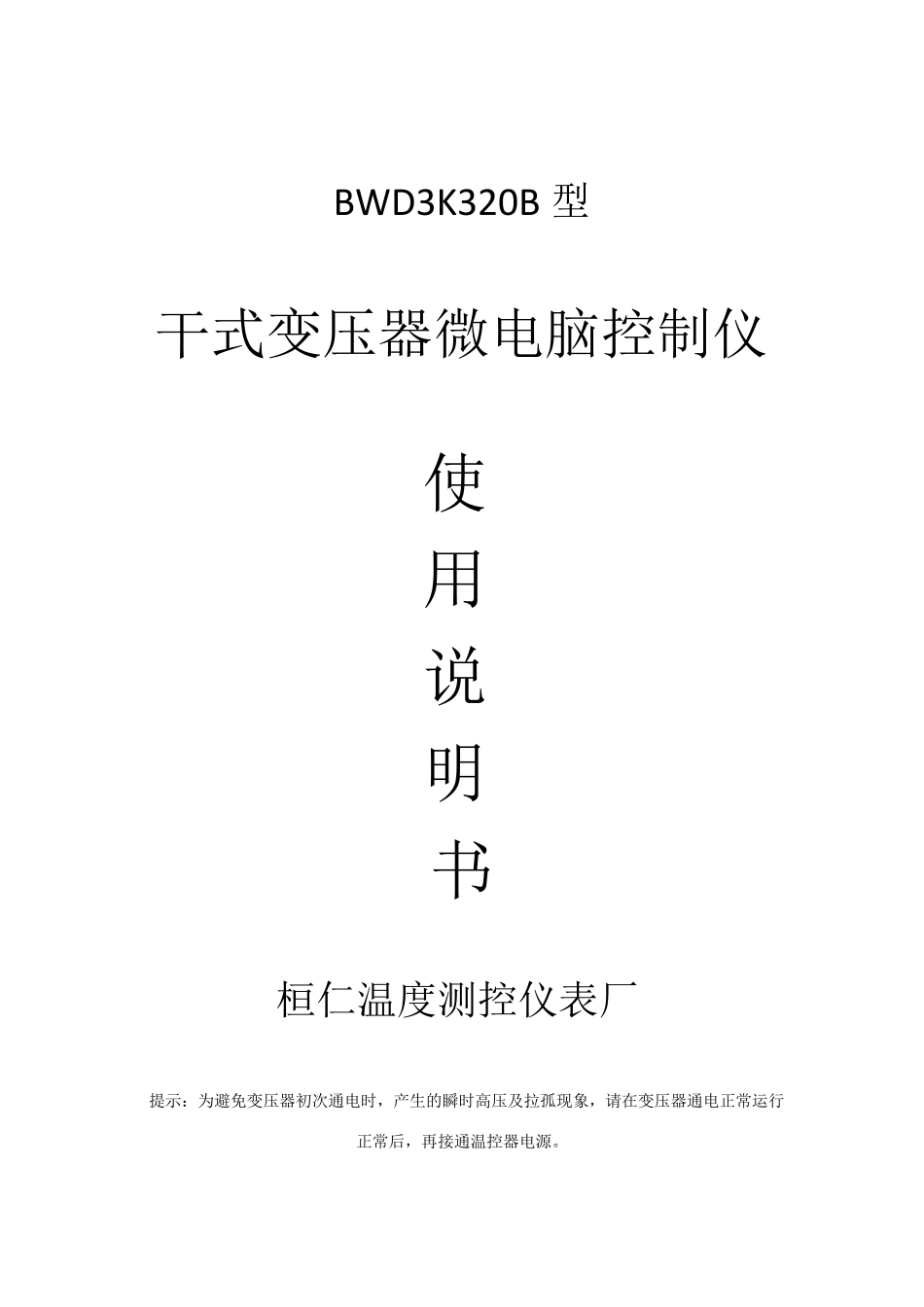

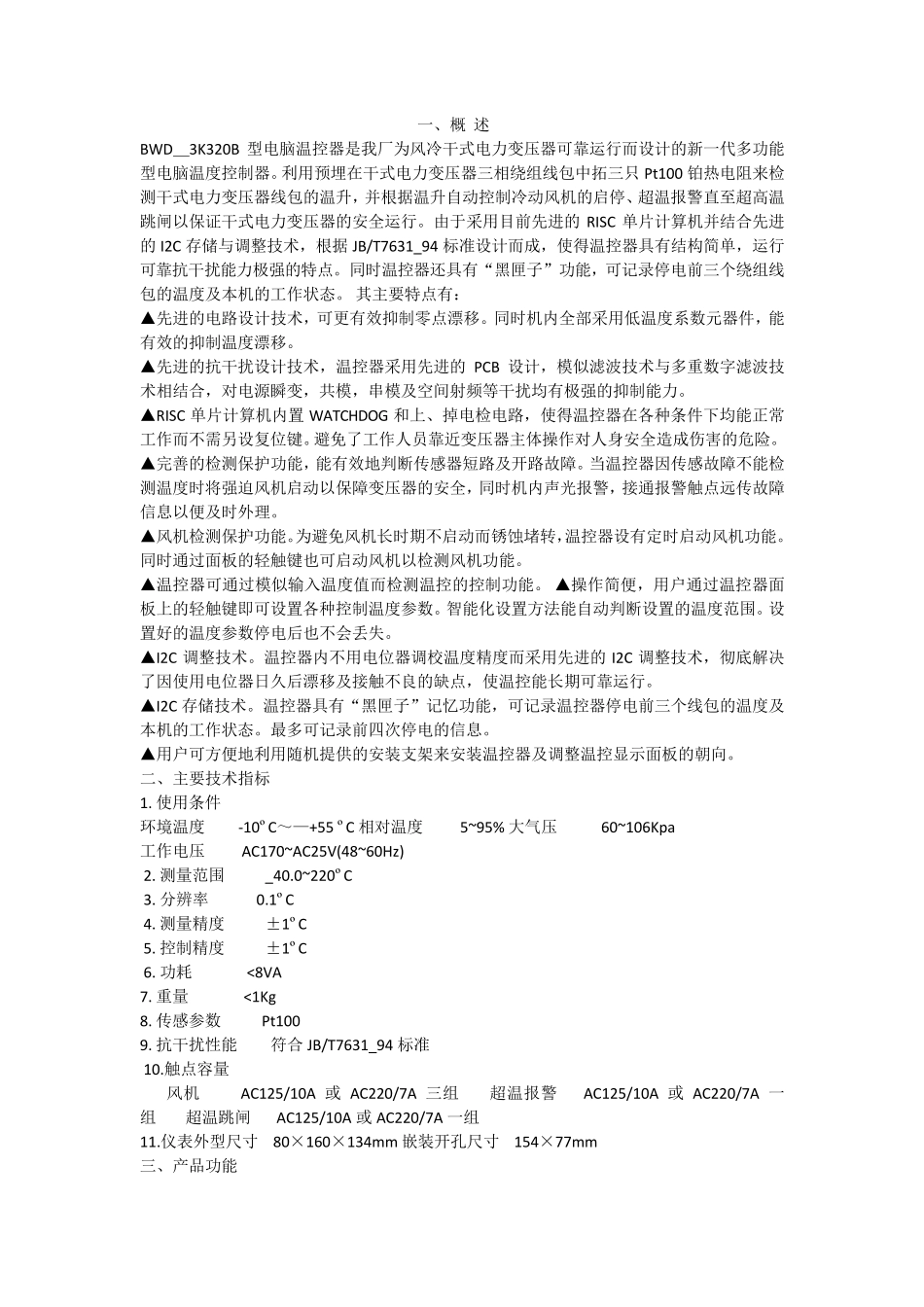

BW D3K320B 型 干式变压器微电脑控制仪 使 用 说 明 书 桓仁温度测控仪表厂 提示:为避免变压器初次通电时,产生的瞬时高压及拉孤现象,请在变压器通电正常运行正常后,再接通温控器电源。 一、概 述 BWD_3K320B 型电脑温控器是我厂为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。利用预埋在干式电力变压器三相绕组线包中拓三只 Pt100 铂热电阻来检测干式电力变压器线包的温升,并根据温升自动控制冷动风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。由于采用目前先进的 RISC 单片计算机并结合先进的 I2C 存储与调整技术,根据 JB/T7631_94 标准设计而成,使得温控器具有结构简单,运行可靠抗干扰能力极强的特点。同时温控器还具有“黑匣子”功能,可记录停电前三个绕组线包的温度及本机的工作状态。 其主要特点有: ▲先进的电路设计技术,可更有效抑制零点漂移。同时机内全部采用低温度系数元器件,能有效的抑制温度漂移。 ▲先进的抗干扰设计技术,温控器采用先进的 PCB 设计,模似滤波技术与多重数字滤波技术相结合,对电源瞬变,共模,串模及空间射频等干扰均有极强的抑制能力。 ▲RISC 单片计算机内置WATCHDOG 和上、掉电检电路,使得温控器在各种条件下均能正常工作而不需另设复位键。避免了工作人员靠近变压器主体操作对人身安全造成伤害的危险。 ▲完善的检测保护功能,能有效地判断传感器短路及开路故障。当温控器因传感故障不能检测温度时将强迫风机启动以保障变压器的安全,同时机内声光报警,接通报警触点远传故障信息以便及时外理。 ▲风机检测保护功能。为避免风机长时期不启动而锈蚀堵转,温控器设有定时启动风机功能。同时通过面板的轻触键也可启动风机以检测风机功能。 ▲温控器可通过模似输入温度值而检测温控的控制功能。 ▲操作简便,用户通过温控器面板上的轻触键即可设置各种控制温度参数。智能化设置方法能自动判断设置的温度范围。设置好的温度参数停电后也不会丢失。 ▲I2C 调整技术。温控器内不用电位器调校温度精度而采用先进的 I2C 调整技术,彻底解决了因使用电位器日久后漂移及接触不良的缺点,使温控能长期可靠运行。 ▲I2C 存储技术。温控器具有“黑匣子”记忆功能,可记录温控器停电前三个线包的温度及本机的工作状态。最多可记录前四次停电的信息。 ▲用户可方便地利用随机提供的安装支架来安装温控器及调整温控显示面板...
