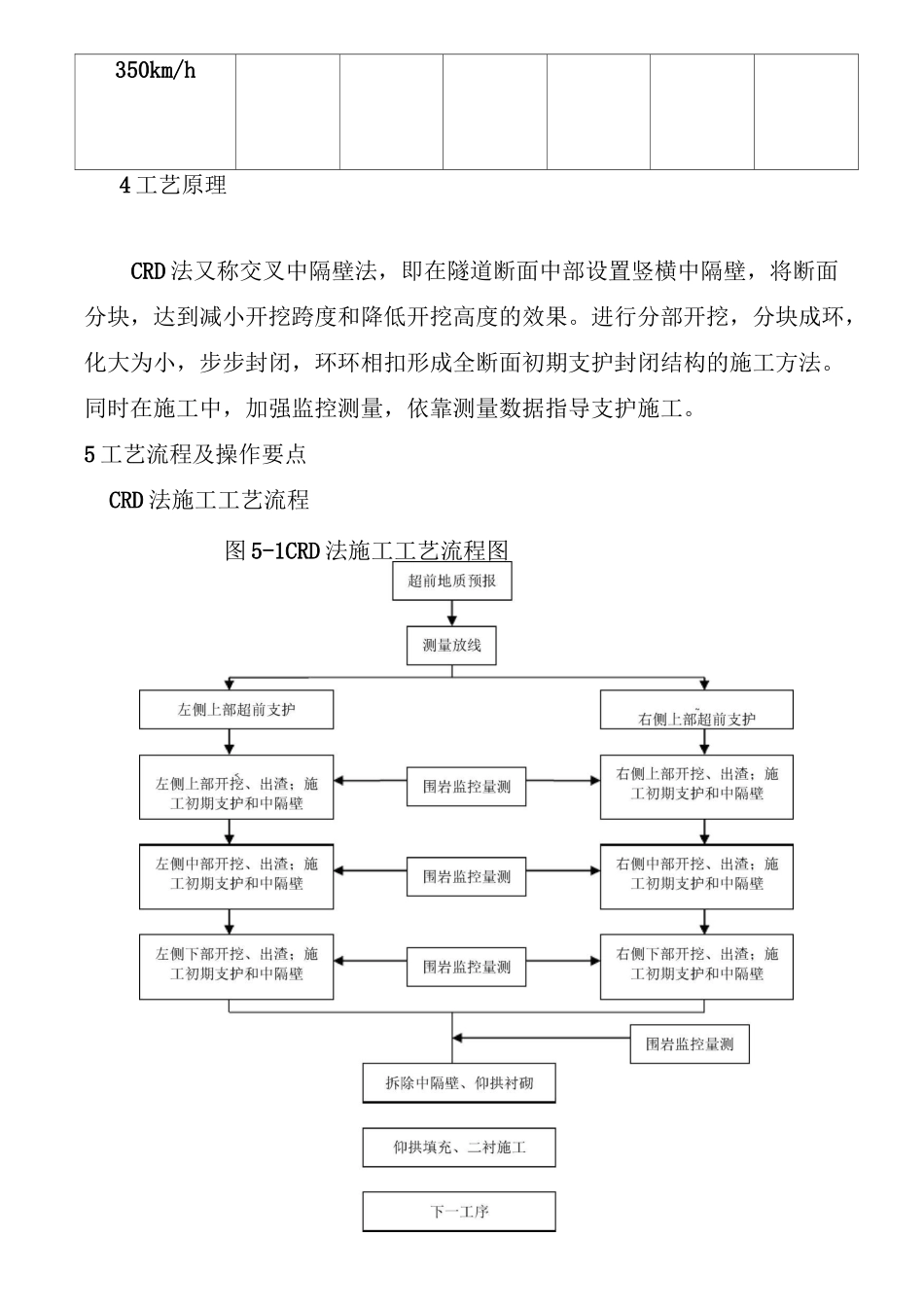

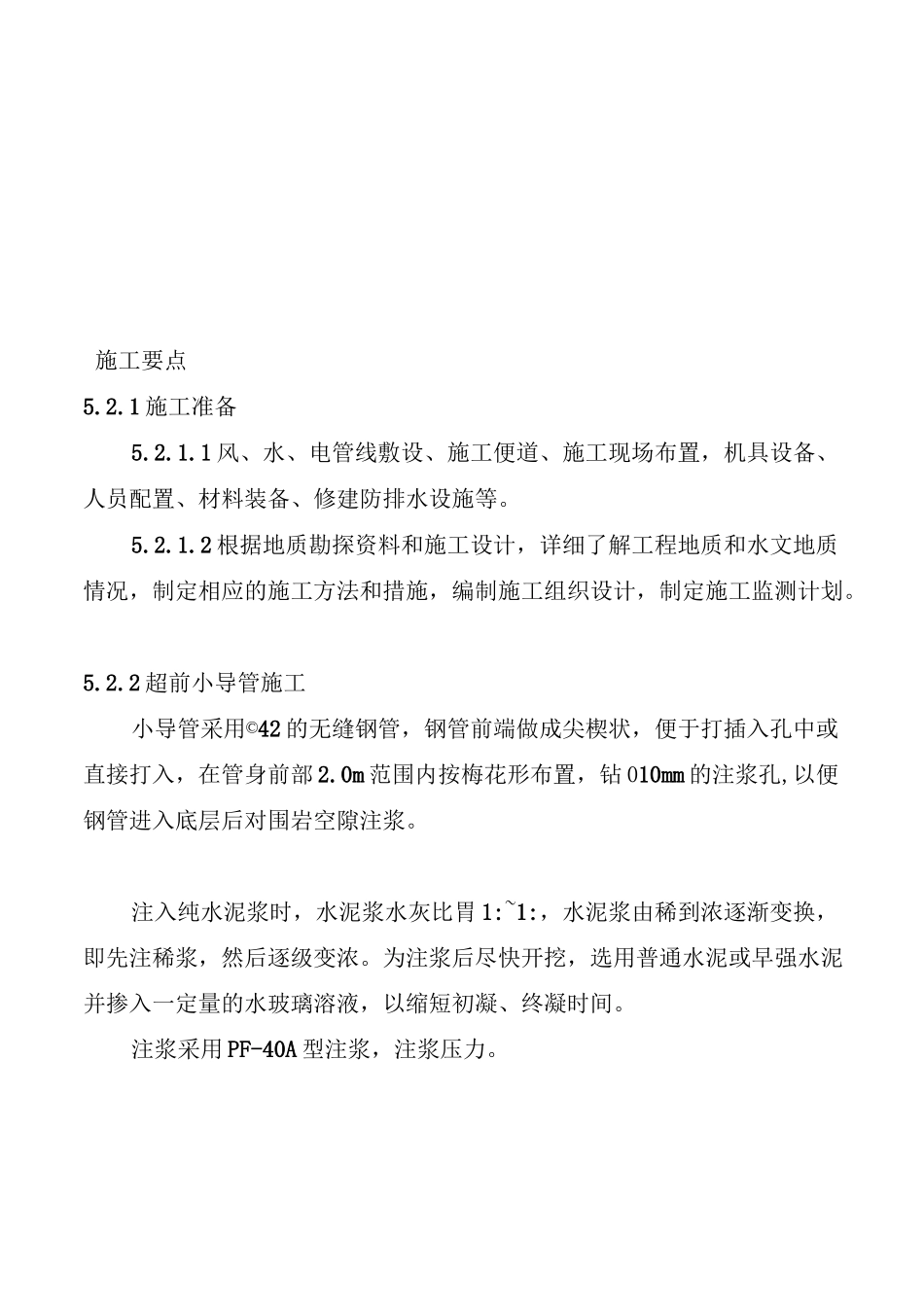

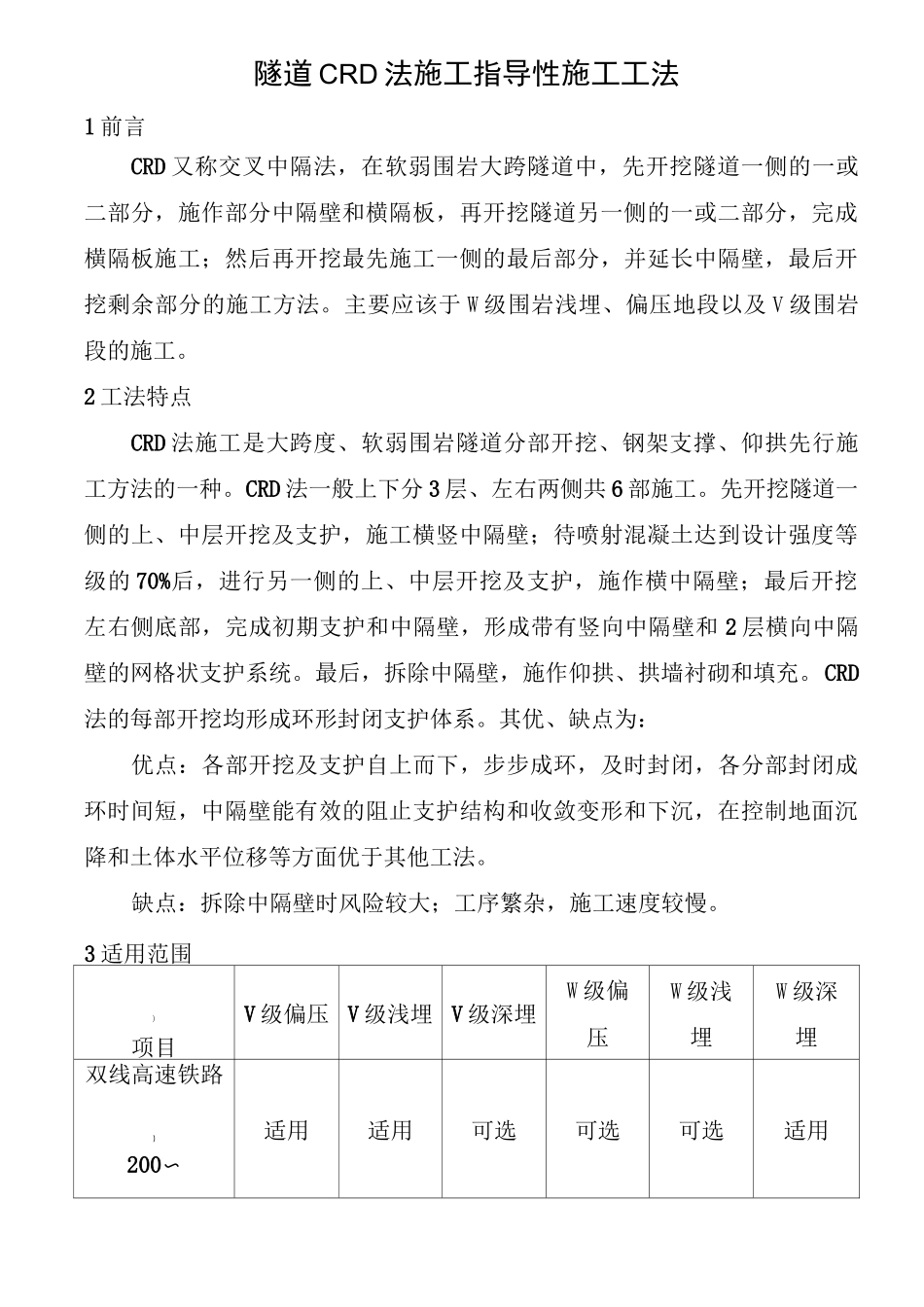

隧道 CRD 法施工指导性施工工法1 前言CRD 又称交叉中隔法，在软弱围岩大跨隧道中，先开挖隧道一侧的一或二部分，施作部分中隔壁和横隔板，再开挖隧道另一侧的一或二部分，完成横隔板施工；然后再开挖最先施工一侧的最后部分，并延长中隔壁，最后开挖剩余部分的施工方法。主要应该于 W 级围岩浅埋、偏压地段以及 V 级围岩段的施工。2 工法特点CRD 法施工是大跨度、软弱围岩隧道分部开挖、钢架支撑、仰拱先行施工方法的一种。CRD 法一般上下分 3 层、左右两侧共 6 部施工。先开挖隧道一侧的上、中层开挖及支护，施工横竖中隔壁；待喷射混凝土达到设计强度等级的 70%后，进行另一侧的上、中层开挖及支护，施作横中隔壁；最后开挖左右侧底部，完成初期支护和中隔壁，形成带有竖向中隔壁和 2 层横向中隔壁的网格状支护系统。最后，拆除中隔壁，施作仰拱、拱墙衬砌和填充。CRD法的每部开挖均形成环形封闭支护体系。其优、缺点为：优点：各部开挖及支护自上而下，步步成环，及时封闭，各分部封闭成环时间短，中隔壁能有效的阻止支护结构和收敛变形和下沉，在控制地面沉降和土体水平位移等方面优于其他工法。缺点：拆除中隔壁时风险较大；工序繁杂，施工速度较慢。3 适用范围)项目V 级偏压V 级浅埋V 级深埋W 级偏压W 级浅埋W 级深埋双线高速铁路)200〜适用适用可选可选可选适用350km/h4 工艺原理CRD 法又称交叉中隔壁法，即在隧道断面中部设置竖横中隔壁，将断面分块，达到减小开挖跨度和降低开挖高度的效果。进行分部开挖，分块成环，化大为小，步步封闭，环环相扣形成全断面初期支护封闭结构的施工方法。同时在施工中，加强监控测量，依靠测量数据指导支护施工。5 工艺流程及操作要点CRD 法施工工艺流程图 5-1CRD 法施工工艺流程图施工要点5.2.1 施工准备5.2.1.1 风、水、电管线敷设、施工便道、施工现场布置，机具设备、人员配置、材料装备、修建防排水设施等。5.2.1.2 根据地质勘探资料和施工设计，详细了解工程地质和水文地质情况，制定相应的施工方法和措施，编制施工组织设计，制定施工监测计划。5.2.2 超前小导管施工小导管采用©42 的无缝钢管，钢管前端做成尖楔状，便于打插入孔中或直接打入，在管身前部 2.0m 范围内按梅花形布置，钻 010mm 的注浆孔,以便钢管进入底层后对围岩空隙注浆。注入纯水泥浆时，水泥浆水灰比胃 1:~1:，水泥浆由稀到浓逐渐变换，即先注稀浆，然后逐级变浓。为注浆后尽快开挖，...
