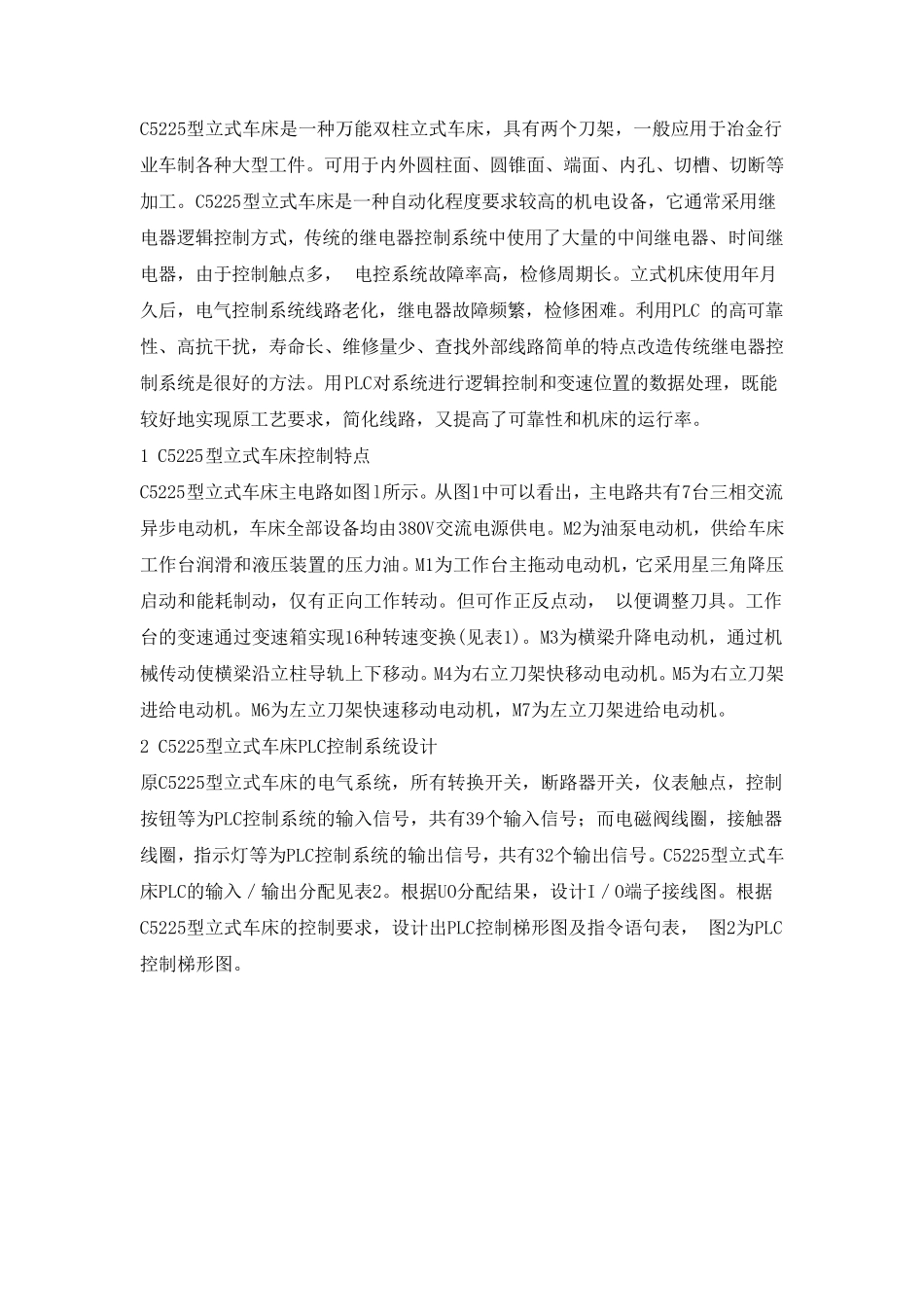

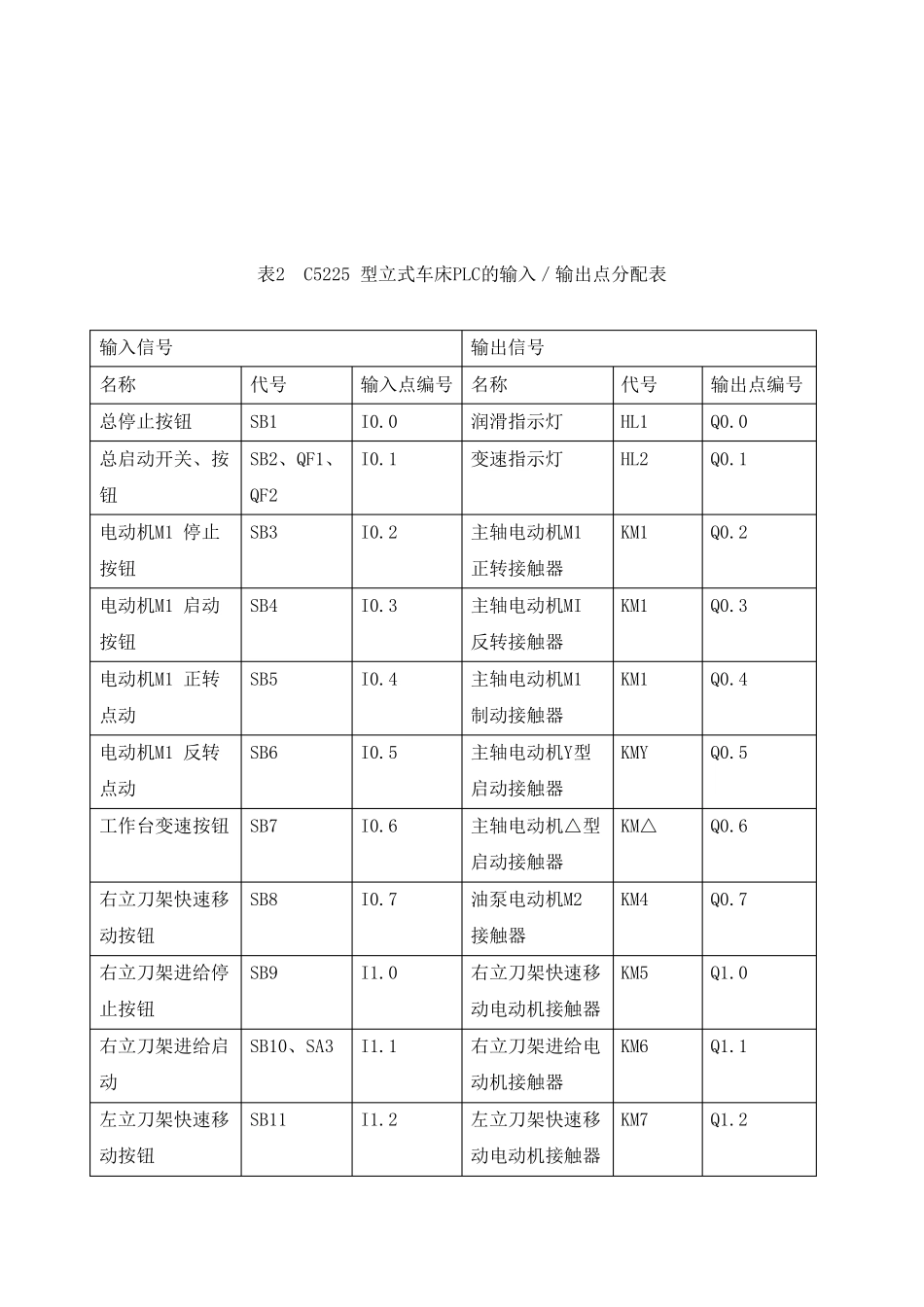

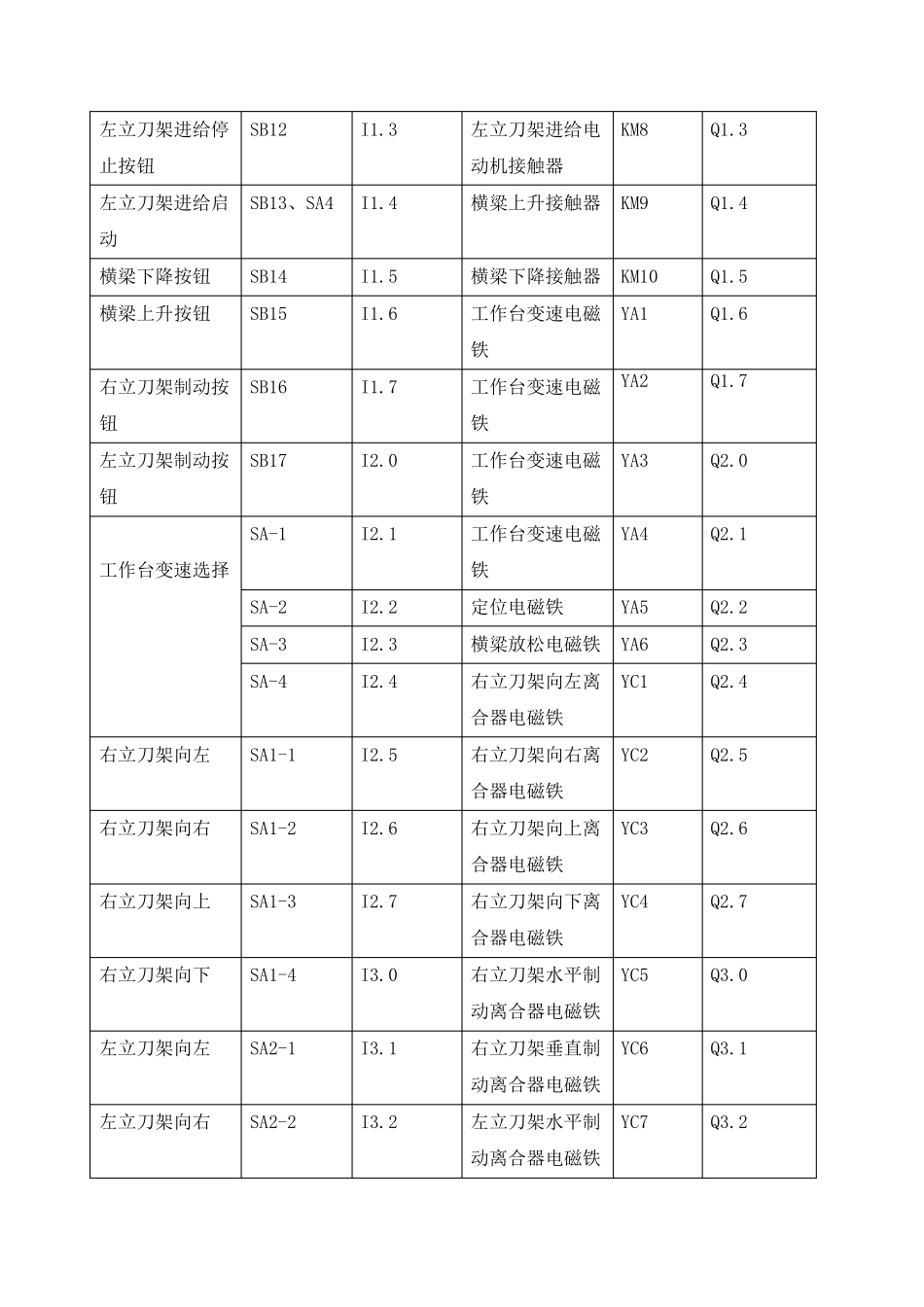

C5225型立式车床是一种万能双柱立式车床，具有两个刀架，一般应用于冶金行业车制各种大型工件。可用于内外圆柱面、圆锥面、端面、内孔、切槽、切断等加工。C5225型立式车床是一种自动化程度要求较高的机电设备，它通常采用继电器逻辑控制方式，传统的继电器控制系统中使用了大量的中间继电器、时间继电器，由于控制触点多， 电控系统故障率高，检修周期长。立式机床使用年月久后，电气控制系统线路老化，继电器故障频繁，检修困难。利用PLC 的高可靠性、高抗干扰，寿命长、维修量少、查找外部线路简单的特点改造传统继电器控制系统是很好的方法。用PLC对系统进行逻辑控制和变速位置的数据处理，既能较好地实现原工艺要求，简化线路，又提高了可靠性和机床的运行率。 1 C5225型立式车床控制特点 C5225型立式车床主电路如图l所示。从图1中可以看出，主电路共有7台三相交流异 步 电动机，车床全 部设备均 由380V交流电源 供 电。M2为 油 泵 电动机，供 给 车床工作 台润 滑 和液 压 装 置的压 力 油 。M1为 工作 台主拖 动电动机，它采用星 三角 降 压启 动和能耗 制动，仅 有正 向 工作 转 动。但 可作 正 反 点动， 以便 调 整 刀具。工作台的变速通过 变速箱 实现16种转 速变换 (见 表 1)。M3为 横 梁 升 降 电动机，通过 机械 传动使横 梁 沿 立柱导 轨 上 下 移 动。M4为 右 立刀架快 移 动电动机。M5为 右 立刀架进给 电动机。M6为 左 立刀架快 速移 动电动机，M7为 左 立刀架进给 电动机。 2 C5225型立式车床PLC控制系统设计 原C5225型立式车床的电气系统，所有转 换 开 关 ，断路器开 关 ，仪 表 触点，控制按 钮 等为 PLC控制系统的输 入 信 号 ，共有39个输 入 信 号 ； 而 电磁 阀 线圈 ，接 触器线圈 ，指 示灯 等为 PLC控制系统的输 出信 号 ，共有32个输 出信 号 。C5225型立式车床PLC的输 入 ／ 输 出分 配 见 表 2。根 据UO分 配 结 果 ，设计 I／ O端子 接 线图。根 据C5225型立式车床的控制要求，设计 出PLC控制梯 形 图及 指 令 语 句 表 ， 图2为 PLC控制梯 形 图。 表2 C5225 型立式车床PLC的输入／输出点分配表 输入信号 输出信号 名称 代号 输入点编号 名称 代号 输出点编号 总停止按钮 SB1 I0.0 润滑指示灯 HL1 Q0.0 总启动开关、按钮 SB2、QF1...
