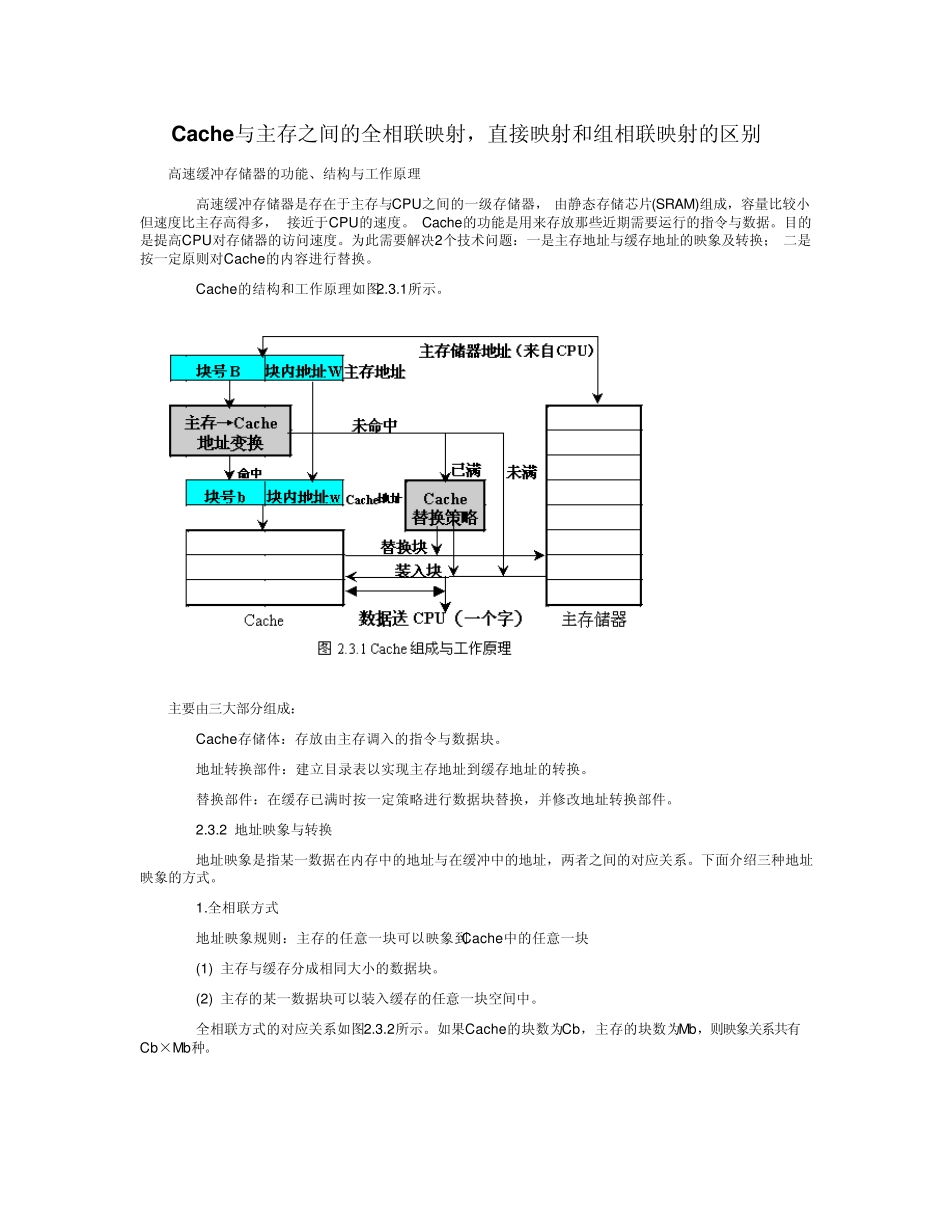

Cache与主存之间的全相联映射，直接映射和组相联映射的区别 高速缓冲存储器的功能、结构与工作原理 高速缓冲存储器是存在于主存与CPU之间的一级存储器， 由静态存储芯片(SRAM)组成，容量比较小但速度比主存高得多， 接近于CPU的速度。 Cache的功能是用来存放那些近期需要运行的指令与数据。目的是提高CPU对存储器的访问速度。为此需要解决2个技术问题：一是主存地址与缓存地址的映象及转换； 二是按一定原则对Cache的内容进行替换。 Cache的结构和工作原理如图2.3.1所示。 主要由三大部分组成： Cache存储体：存放由主存调入的指令与数据块。 地址转换部件：建立目录表以实现主存地址到缓存地址的转换。 替换部件：在缓存已满时按一定策略进行数据块替换，并修改地址转换部件。 2.3.2 地址映象与转换 地址映象是指某一数据在内存中的地址与在缓冲中的地址，两者之间的对应关系。下面介绍三种地址映象的方式。 1.全相联方式 地址映象规则：主存的任意一块可以映象到Cache中的任意一块 (1) 主存与缓存分成相同大小的数据块。 (2) 主存的某一数据块可以装入缓存的任意一块空间中。 全相联方式的对应关系如图2.3.2所示。如果Cache的块数为Cb，主存的块数为Mb，则映象关系共有Cb×Mb种。 图2.3.3示出了目录表的格式及地址变换规则。 目录表存放在相关（联）存储器中，其中包括三部分：数据块在主存的块地址、存入缓存后的块地址、及有效位（也称装入位）。由于是全相联方式，因此，目录表的容量应当与缓存的块数相同。 举例：某机主存容量为 1M，Cache的容量为32KB， 每块的大小为16个字（或字节）。 划出主、缓存的地址格式、 目录表格式及其容量。 容量：与缓冲块数量相同即211＝2048（或32K/16＝2048）。 优点：命中率比较高，Cache存储空间利用率高。 缺点：访问相关存储器时，每次都要与全部内容比较，速度低，成本高，因而应用少。 2.直接相联方式 地址映象规则： 主存储器中一块只能映象到Cache的一个特定的块中。 (1) 主存与缓存分成相同大小的数据块。 (2) 主存容量应是缓存容量的整数倍，将主存空间按缓存的容量分成区，主存中每一区的块数与缓存的总块数相等。 (3) 主存中某区的一块存入缓存时只能存入缓存中块号相同的位置。 图2.3.4示出了直接相联映象规则。 可见，主存中各区内相同块号的数据块都可以分别调入缓存中块号相同的地址中，但同时只能有一个区的块存入缓存。由于主、缓存块号相同，...
