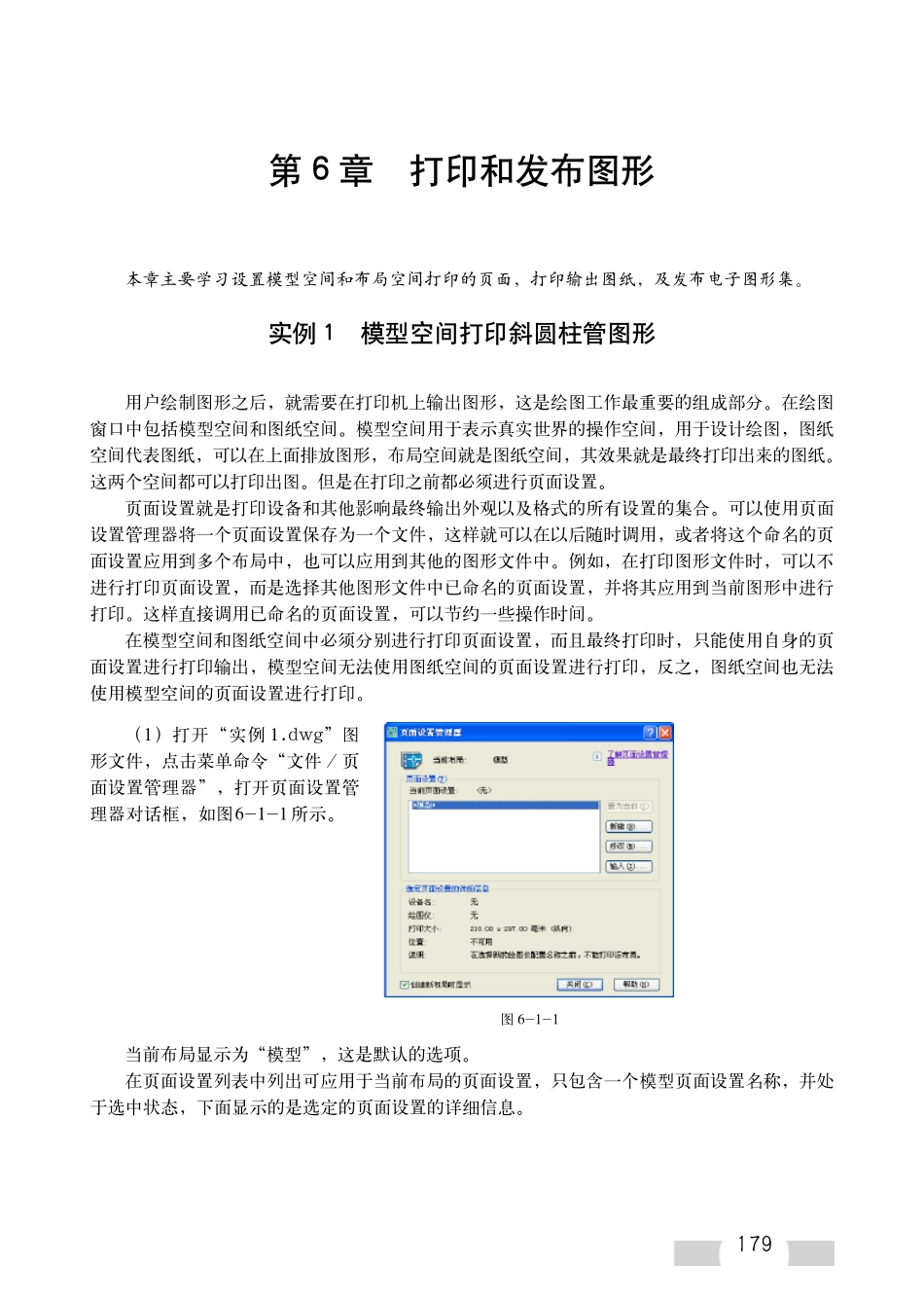

179第 6 章 打印和发布图形本章主要学习设置模型空间和布局空间打印的页面，打印输出图纸，及发布电子图形集
实例 1 模型空间打印斜圆柱管图形用户绘制图形之后，就需要在打印机上输出图形，这是绘图工作最重要的组成部分
在绘图窗口中包括模型空间和图纸空间
模型空间用于表示真实世界的操作空间，用于设计绘图，图纸空间代表图纸，可以在上面排放图形，布局空间就是图纸空间，其效果就是最终打印出来的图纸
这两个空间都可以打印出图
但是在打印之前都必须进行页面设置
页面设置就是打印设备和其他影响最终输出外观以及格式的所有设置的集合
可以使用页面设置管理器将一个页面设置保存为一个文件，这样就可以在以后随时调用，或者将这个命名的页面设置应用到多个布局中，也可以应用到其他的图形文件中
例如，在打印图形文件时，可以不进行打印页面设置，而是选择其他图形文件中已命名的页面设置，并将其应用到当前图形中进行打印
这样直接调用已命名的页面设置，可以节约一些操作时间
在模型空间和图纸空间中必须分别进行打印页面设置，而且最终打印时，只能使用自身的页面设置进行打印输出，模型空间无法使用图纸空间的页面设置进行打印，反之，图纸空间也无法使用模型空间的页面设置进行打印
当前布局显示为“模型”，这是默认的选项
在页面设置列表中列出可应用于当前布局的页面设置，只包含一个模型页面设置名称，并处于选中状态，下面显示的是选定的页面设置的详细信息
图 6-1-1（1）打开“实例 1
dwg”图形文件，点击菜单命令 “文件 / 页面设置管理器”，打开页面设置管理器对 话 框 ，如图6-1-1 所示
180图 6-1-4图 6-1-2基础样式名称新建样式名称图 6-1-3（2）点击“新建”按钮，打开 新建页面设置对话框，输入新的页面名称, 如图 6-1-2所示
（3）点击“确定”按钮，打开页面设置对话框，如图6-1-3所示
