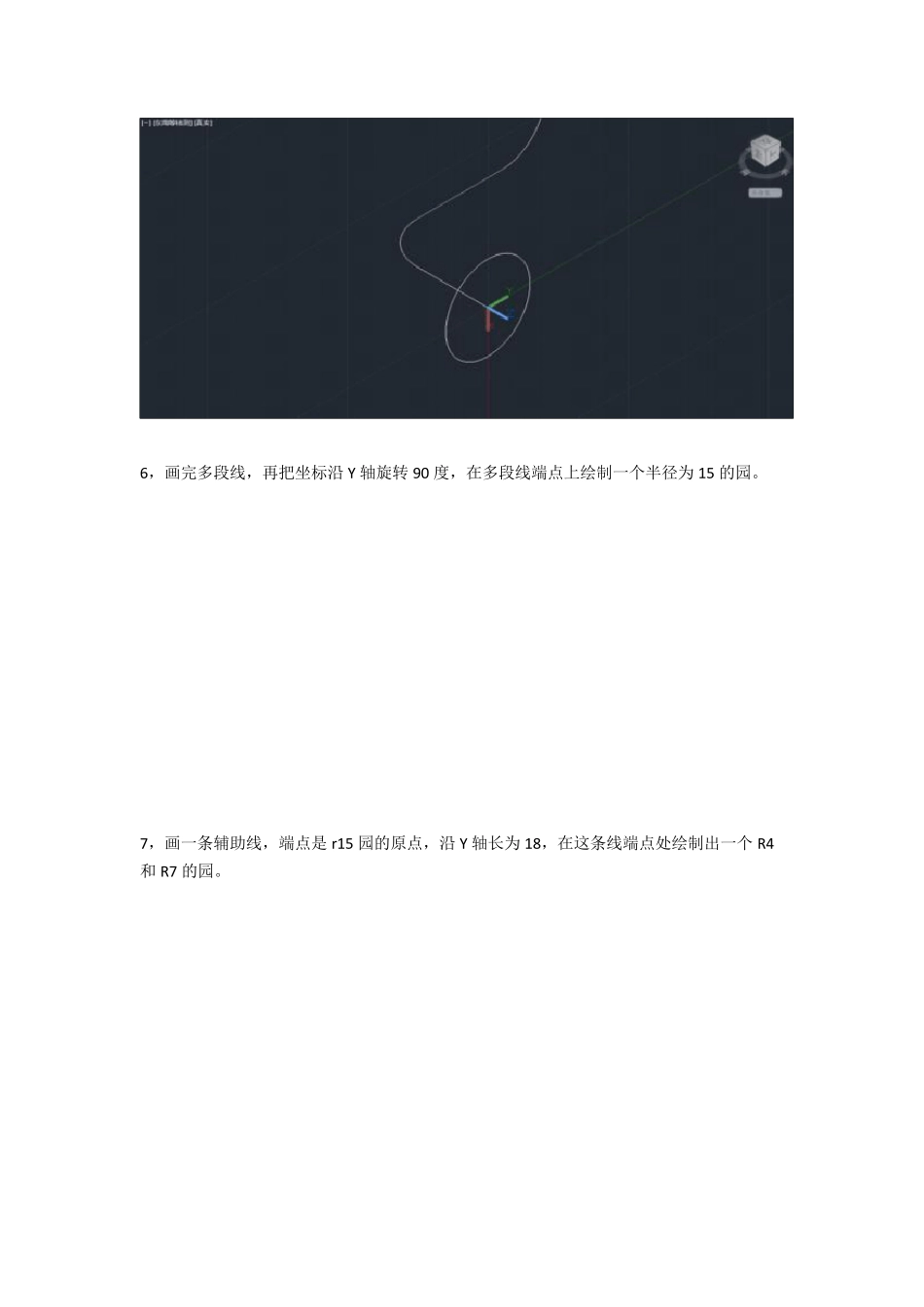

5 6，画完多段线，再把坐标沿Y 轴旋转90 度，在多段线端点上绘制一个半径为15 的园。 7，画一条辅助线，端点是 r15 园的原点，沿Y 轴长为18，在这条线端点处绘制出一个R4和 R7 的园。 8，利用对象捕捉的捕捉切点命令绘制出R15 和R7 的相切线，再用镜像命令沿两个圆的圆心把线段复制另一侧。 9，重复镜像命令把R7,R4 和两条切线沿X 轴复制 到另一侧！ 10，用修剪把不需要的线全部剪掉（如果在三维图修剪不了的话，就按命令旋转 P 投影命令，确定再选择 V 视图确定，就可以修剪 了）。修剪完，用面域，创建面域！ 11.再着色！下一步在坐标处绘制 R7 的圆（此圆为轴孔部分）外轴部分没有给出尺寸，那我们就把 R7 的圆使用偏移命令向往偏移 3 就绘制出另一个圆了！ 12，下一步使用差集命令，用外面的大面减去中间两个小圆形成两个孔！14 13，下一步用拉伸命令选择面拉伸，选择方向D，沿Z 轴拉伸-6 个单位，重复拉伸命令，选择中间R7 和R10 的圆进行拉伸，选择路径P，点击多段线就形成以上图像， 14，使用刚才用的差集命令，做出中间轴孔！ 收起回复 • 大黄吃橘子: 这步具体是怎样？ 我弄了好久都弄吧出来中建的孔 2012-8-10 07:51 回复 • 二介平民: 老师，着色和图案填充一样吗？我百度了半天也没弄明白！ 2012-8-10 11:43 回复 • 二介平民: 求拉伸为6 的板与半径为7（沿多段线拉伸）的圆柱差集的做法。 2012-8-10 14:33 回复 • 说我坏: 中间的弄不出来呀。 2013-1-16 11:23 回复 • bbooa00: 拉伸中间部分 说“扫掠产生自交体” 而且是空心的 2013-1-16 19:00 回复 • 我也说一句 • • 很嗨很耐看 15. 把图转为二维之后，把图旋转到此位置，利用实体编辑里拉伸面命令（此命令为拉伸面命令，不是之前的拉伸命令）选择路径 P 沿多段线进行拉伸！ 16 拉伸完毕，把轴沿y 轴旋转90 度，用矩形命令画长宽均为40 的矩形，倒R5 的角，进行拉伸，高度6。 17，在长方体沿两边中点画一条辅助线，用移动命令选择长方体的中点，把长方体移动到圆轴圆心。 18，在长方体中点绘制 R7 的园，拉伸使其与轴孔重合，使用差集去除不要的部分！ 1 9 ，四个小孔圆心距离为2 8 ，利用尺寸画出第一个圆， 2 0 ，对第一个圆进行拉伸，高度为6 ，使用移动命令把圆柱下移到长方体表面， 21，使用镜像命令，把第一个圆柱沿长方体 Y 轴俩个中点进行复制， 22.重复镜...
