CAD制图中廊房、檐廊、柱廊、挑廊、阳台图示

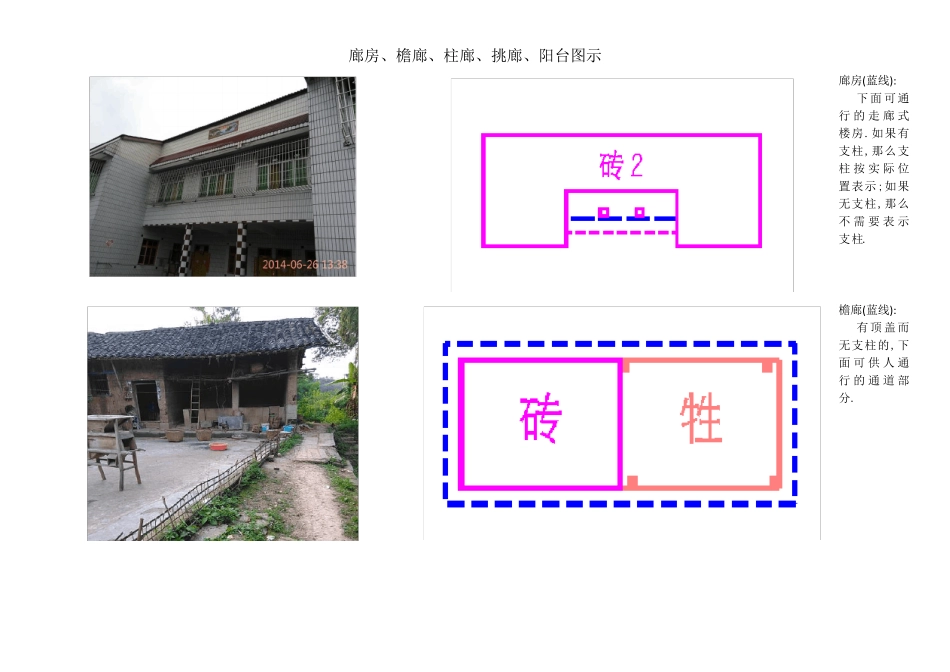

CAD制图中廊房、檐廊、柱廊、挑廊、阳台图示_第1页
1/6

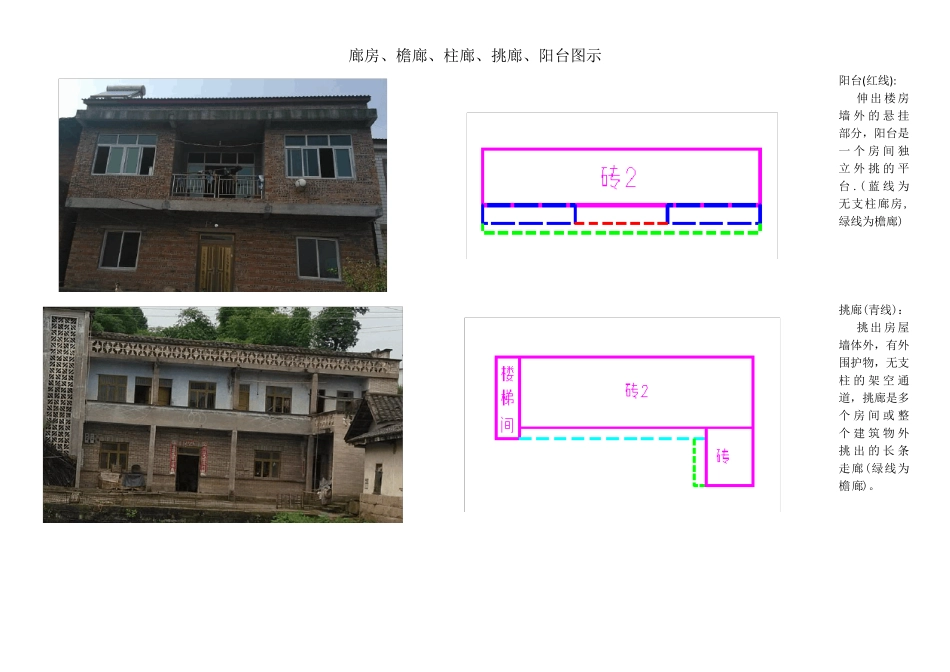

CAD制图中廊房、檐廊、柱廊、挑廊、阳台图示_第2页
2/6

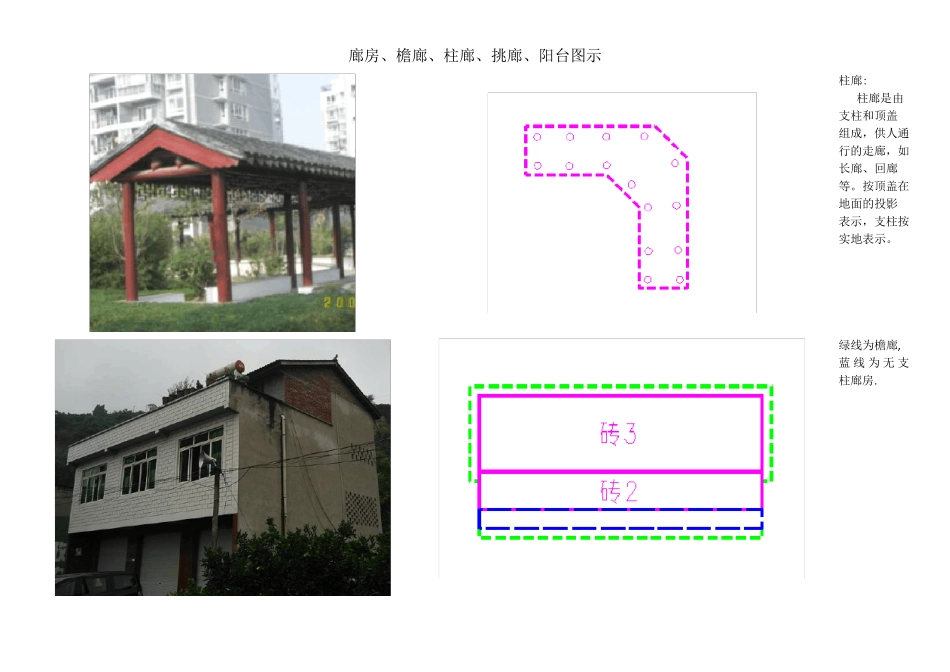

CAD制图中廊房、檐廊、柱廊、挑廊、阳台图示_第3页
3/6
廊房、檐廊、柱廊、挑廊、阳台图示 廊房(蓝线): 下面 可通行 的 走 廊式楼房.如果有支柱,那么支柱 按 实 际 位置表示;如果无支柱,那么不 需 要 表 示支柱. 檐廊(蓝线): 有顶 盖而无支柱的,下面 可 供 人 通行 的 通 道 部分. 廊房、檐廊、柱廊、挑廊、阳台图示 阳台(红线): 伸出 楼房墙 外 的 悬 挂部分,阳台是一 个 房间 独立 外 挑 的 平台 .( 蓝 线 为无支柱廊房,绿线为檐廊) 挑廊(青线): 挑出 房屋墙体外,有外围护物,无支柱 的 架 空 通道,挑廊是多个 房间 或 整个 建 筑 物 外挑 出 的 长 条走廊(绿线为檐廊)。 廊房、檐廊、柱廊、挑廊、阳台图示 柱廊: 柱廊是由支柱和顶盖组成,供人通行的走廊,如长廊、回廊等。按顶盖在地面的投影表示,支柱按实地表示。 绿线为檐廊, 蓝 线 为 无 支柱廊房. 廊房、檐廊、柱廊、挑廊、阳台图示 绿线为檐廊, 蓝 线 为 无 支柱廊房,红线为阳台(廊房或 者 是 阳 台以 2 楼为准) 蓝线为廊房,绿 线 为 檐 廊(即使 2 楼只是比 1 楼多出不 算 多 的 一部分). 廊房、檐廊、柱廊、挑廊、阳台图示 绿线为檐廊(2楼为平台 ,底下 储 物 的 那部 分 作 为 檐廊处理). 绿 线 为 檐 廊(照片中红线部 分 地 面 以下为化粪池,地 面 以 上 部分 只 存 在 檐廊) 廊房、檐廊、柱廊、挑廊、阳台图示 红线为阳台,绿线为檐廊(2楼 存 在 有 超出 墙 体 的 顶盖 部 分 就 为阳台,2 楼不存在 超 出 墙 体的 顶 盖 部 分即为檐廊).
