cad外部参照命令

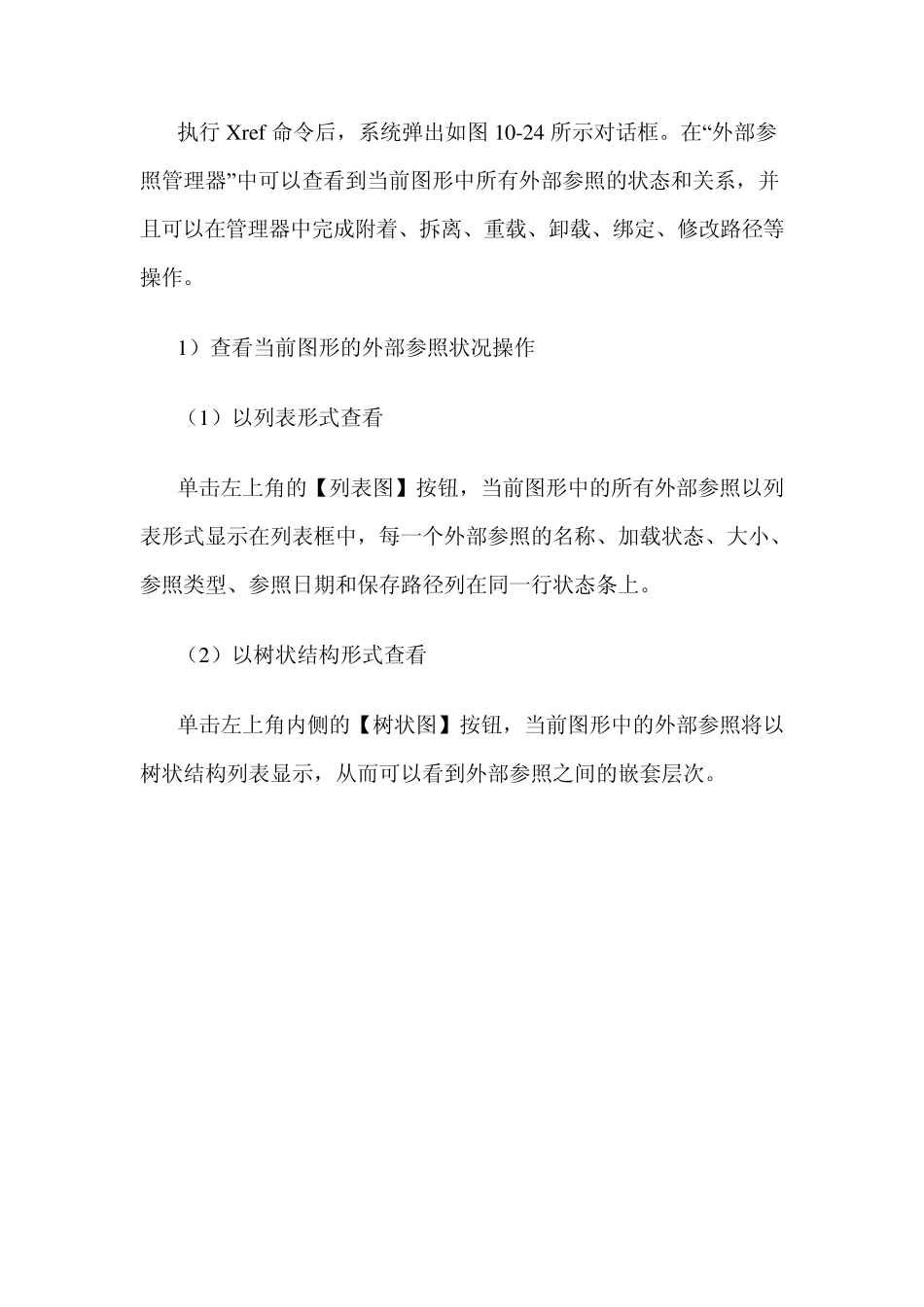

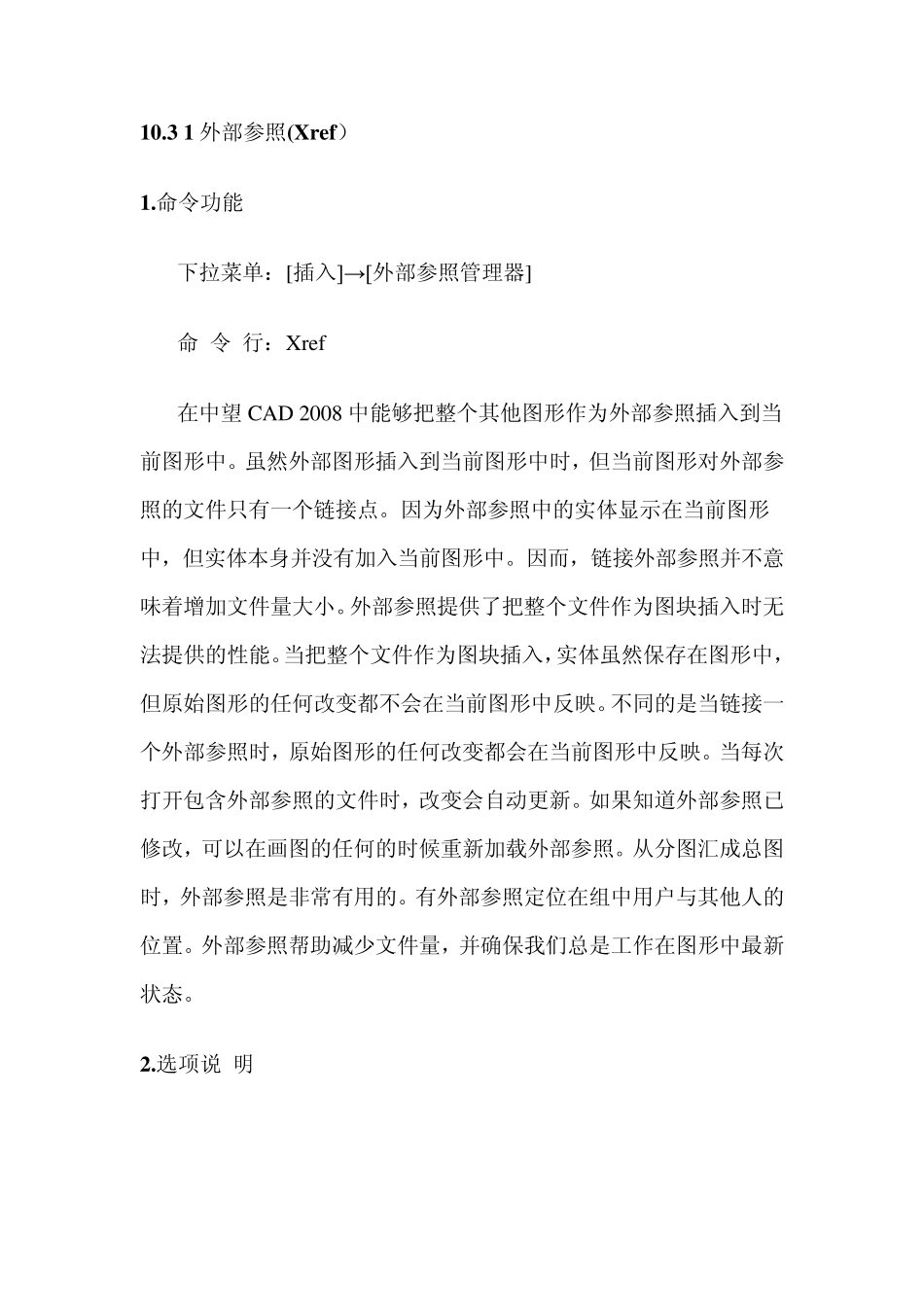

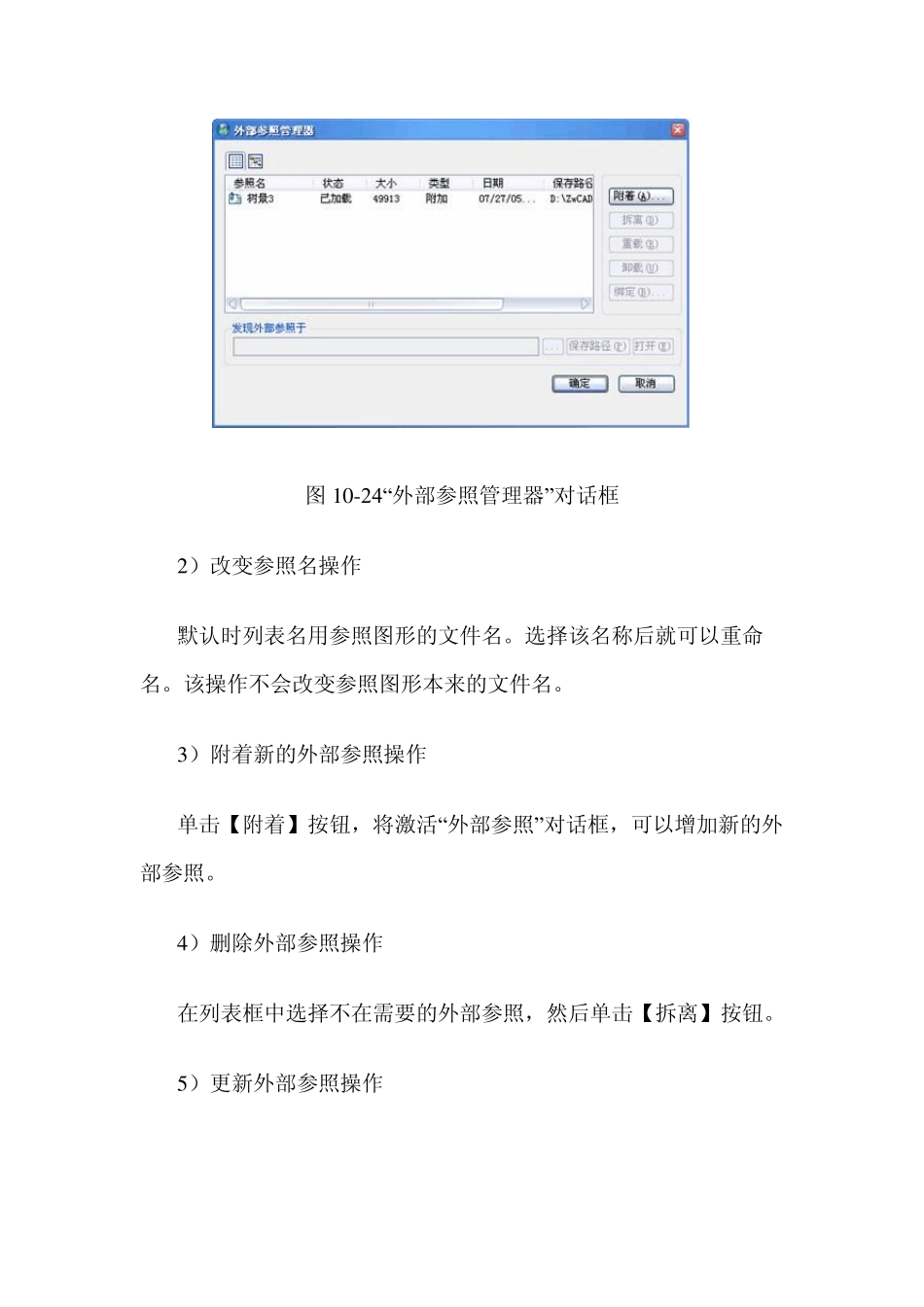

10.3 1 外部参照(Xref） 1.命令功能 下拉菜单：[插入]→ [外部参照管理器] 命 令 行：Xref 在中望CAD 2008 中能够把整个其他图形作为外部参照插入到当前图形中。虽然外部图形插入到当前图形中时，但当前图形对外部参照的文件只有一个链接点。因为外部参照中的实体显示在当前图形中，但实体本身并没有加入当前图形中。因而，链接外部参照并不意味着增加文件量大小。外部参照提供了把整个文件作为图块插入时无法提供的性能。当把整个文件作为图块插入，实体虽然保存在图形中，但原始图形的任何改变都不会在当前图形中反映。不同的是当链接一个外部参照时，原始图形的任何改变都会在当前图形中反映。当每次打开包含外部参照的文件时，改变会自动更新。如果知道外部参照已修改，可以在画图的任何的时候重新加载外部参照。从分图汇成总图时，外部参照是非常有用的。有外部参照定位在组中用户与其他人的位置。外部参照帮助减少文件量，并确保我们总是工作在图形中最新状态。 2.选项说 明 执行Xref命令后，系统弹出如图10-24 所示对话框。在“外部参照管理器”中可以查看到当前图形中所有外部参照的状态和关系，并且可以在管理器中完成附着、拆离、重载、卸载、绑定、修改路径等操作。 1）查看当前图形的外部参照状况操作 （1）以列表形式查看 单击左上角的【列表图】按钮，当前图形中的所有外部参照以列表形式显示在列表框中，每一个外部参照的名称、加载状态、大小、参照类型、参照日期和保存路径列在同一行状态条上。 （2）以树状结构形式查看 单击左上角内侧的【树状图】按钮，当前图形中的外部参照将以树状结构列表显示，从而可以看到外部参照之间的嵌套层次。 图1 0 -24“外部参照管理器”对话框 2 ）改变参照名操作 默认时列表名用参照图形的文件名。选择该名称后就可以重命名。该操作不会改变参照图形本来的文件名。 3 ）附着新的外部参照操作 单击【附着】按钮，将激活“外部参照”对话框，可以增加新的外部参照。 4 ）删除外部参照操作 在列表框中选择不在需要的外部参照，然后单击【拆离】按钮。 5 ）更新外部参照操作 在列表框中选择要更新的外部参照，然后单击【重载】按钮，中望CAD 2008 会将该参照文件的最新版本读入。 6）暂时关闭外部参照操作 在列表框中选择某外部参照，然后单击【卸载】按钮，就可暂时不在屏幕上显示该外部参照并使它不参与重生成，以便改善系统运行性能。但是该外部参照仍存...
