CamstarMES解决方案工厂建模modeling中文手册

CamstarMES解决方案工厂建模modeling中文手册_第1页
1/30
CamstarMES解决方案工厂建模modeling中文手册_第2页
2/30
CamstarMES解决方案工厂建模modeling中文手册_第3页
3/30

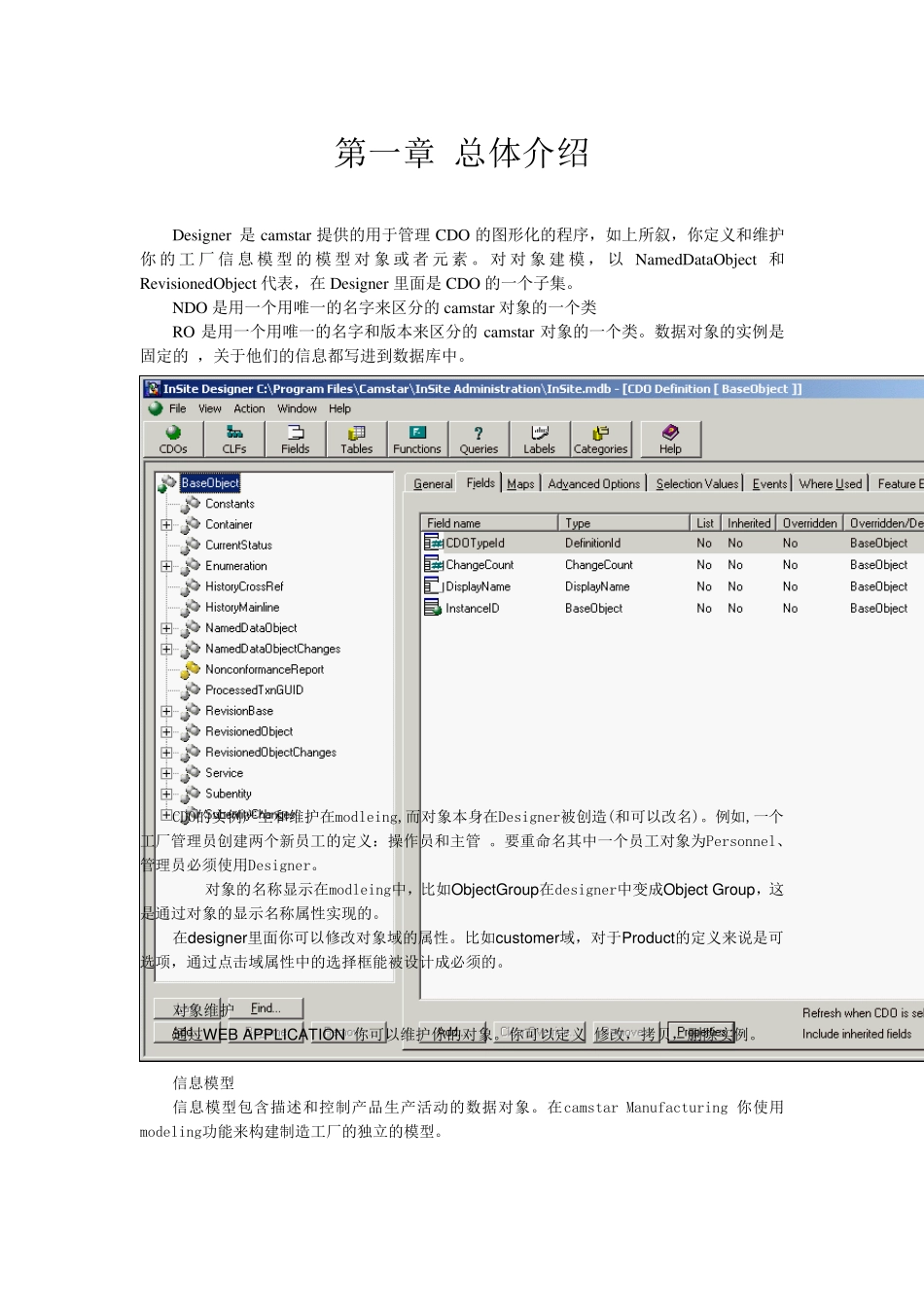

第一章 总体介绍 Designer 是camstar 提供的用于管理CDO 的图形化的程序,如上所叙,你定义和维护你的工厂信息模型的模型对象或者元素。对对象建模,以NamedDataObject 和Rev isionedObject 代表,在Designer 里面是CDO 的一个子集。 NDO 是用一个用唯一的名字来区分的camstar 对象的一个类 RO 是用一个用唯一的名字和版本来区分的camstar 对象的一个类。数据对象的实例是固定的 ,关于他们的信息都写进到数据库中。 CDO的实例产生和维护在modleing,而对象本身在Designer被创造(和可以改名)。例如,一个工厂管理员创建两个新员工的定义:操作员和主管 。要重命名其中一个员工对象为Personnel、管理员必须使用Designer。 对象的名称显示在modleing中,比如ObjectGrou p在designer中变成Object Grou p,这是通过对象的显示名称属性实现的。 在designer里面你可以修改对象域的属性。比如cu stomer域,对于Produ ct的定义来说是可选项,通过点击域属性中的选择框能被设计成必须的。 对象维护 通过WEB APPLICATION 你可以维护你的对象。你可以定义 修改,拷贝,删除实例。 信息模型 信息模型包含描述和控制产品生产活动的数据对象。在camstar Manufacturing 你使用modeling功能来构建制造工厂的独立的模型。 下图展示了信息模型的关键组成部分。 物理的 程序模型 每一个生产工厂的信息模型由一下部件组成: 物理模型 制程模型 执行模型 物理模型 物理模型代表制造工厂的物理部件,它包含: 企业,工厂,地点,组织,资源 实例的其他能被定义的对象是: 资源组,装置,文档浏览器,文档,方法,文档集 制程模型 制程模型代表信息模型的控制部分。它包含制造工厂制程流程的这些部分: 容器等级,操作,规格,产品族 产品,BOM,ERP BOM,ERP工艺路线,工作流。 执行模型 执行模型是信息模型所有活动产生的各方面,基于物理模型和制程模型的配置。它跟踪在制造现场的产品和资源的状态和历史,提供生产活动的实时可视化。跟踪功能是用web application 或者其他生产现场程序来实现的。 执行包括以下关键部件: 跟踪控制,实时WIP(在制品)状态和谱系,实时机器状态和历史, 这些是能被建模到工厂执行的对象: 菜单定义,客户,供应商,销售订单,生产订单,数据收集定义,用户代码,邮件通知,SMTP传输,文本变量 建模顺序 因为建模定义是相互关联的,你必须按照特定的顺序创建一些对象。 必须的...
