CASS内业成图(实验)

CASS内业成图(实验)_第1页
1/23
CASS内业成图(实验)_第2页
2/23
CASS内业成图(实验)_第3页
3/23

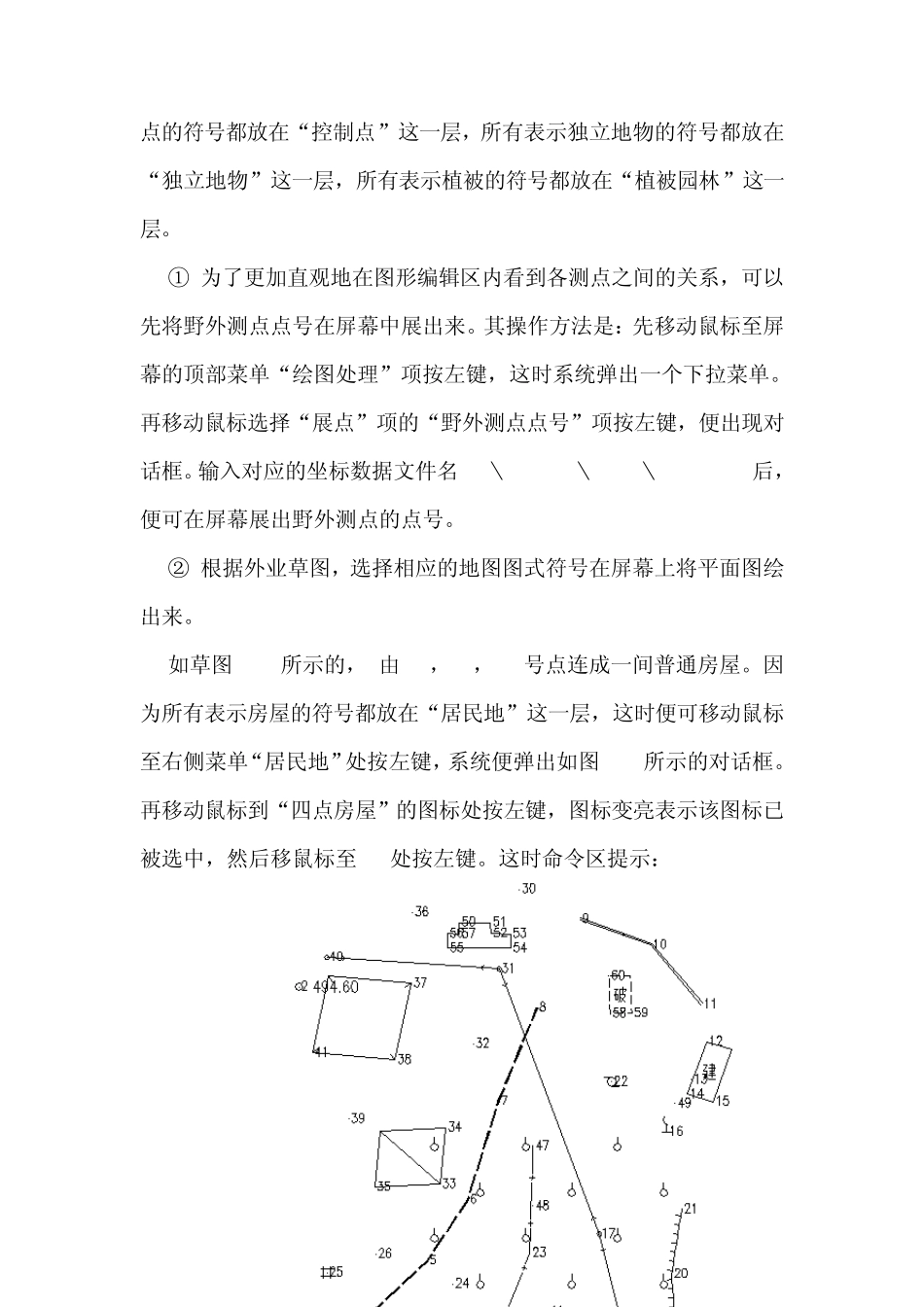

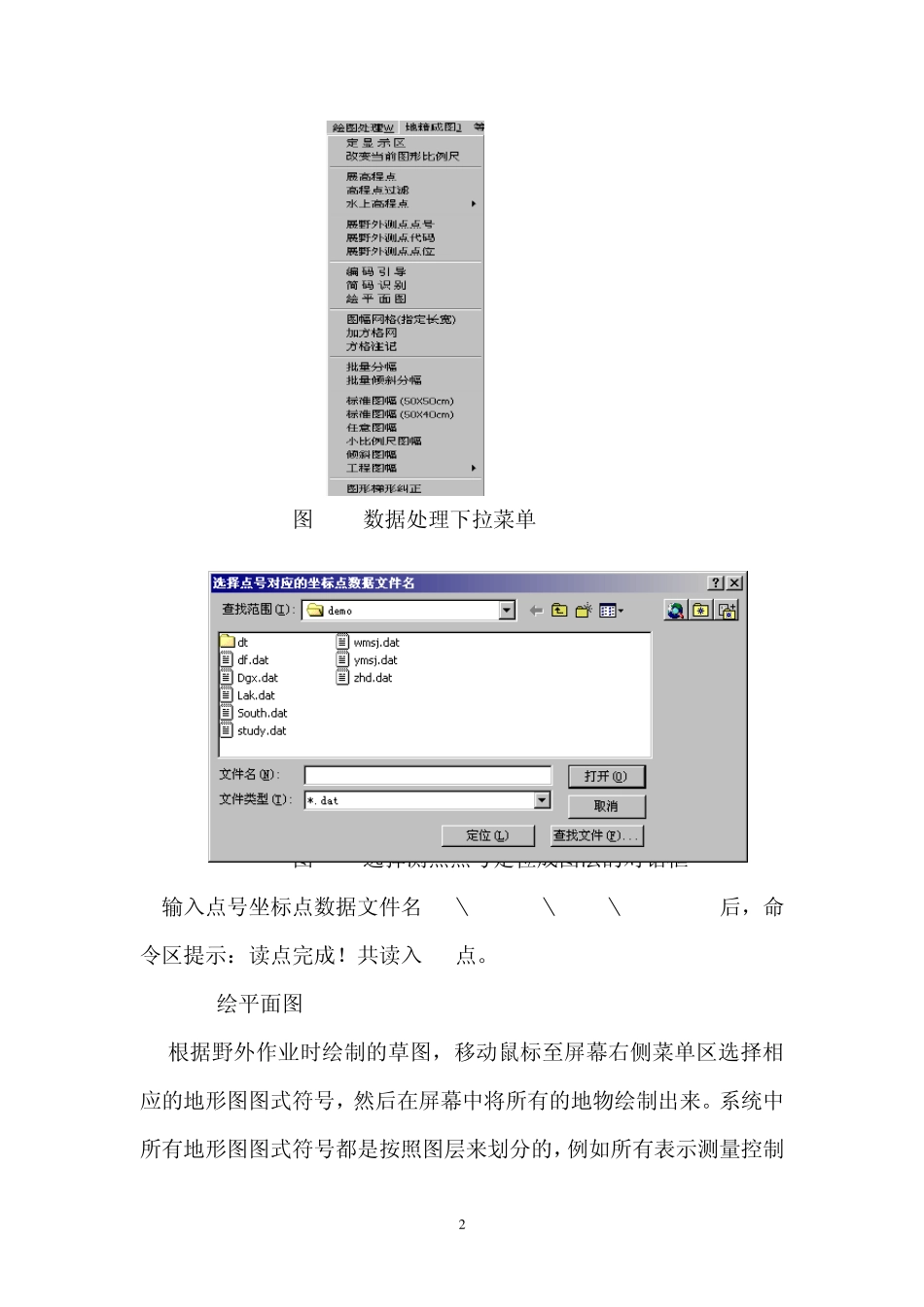

1 数字测图内业成图(实验) 内业成图,CASS 9.0提供了“草图法”、“简码法”、“电子平板法”、等多种成图作业方式,并可实时地将地物定位点和邻近地物(形)点显示在当前图形编辑窗口中,操作十分方便。 “草图法”在内业工作时,根据作业方式的不同,分为“点号定位”、“坐标定位”、“编码引导”几种方法。 在确保计算机内有您要处理的坐标数据文件(如果没有,则要进行数据通讯)的前提下进行“草图法”内业成图工作。详细见 CASS 9.0用户手册。 1 绘制平面图 1.1 “点号定位”法作业流程 1. 定显示区 定显示区的作用是根据输入坐标数据文件的数据大小定义屏幕显示区域的大小,以保证所有点可见。首先移动鼠标至“绘图处理”项,按左键,即出现如图1-1下拉菜单。然后选择“定显示区”项,按左键,即出现一个对话窗如图1-2所示。这时,需输入碎部点坐标数据文件名。可直接通过键盘输入,如在“文件(N):”(即光标闪烁处)输入 C:\CASS90\DEMO\YMSJ.DAT后再移动鼠标至“打开(O)”处,按左键。也可参考 WINDOWS选择打开文件的操作方法操作。这时,命令区显示:最小坐标(米)X=87.315,Y=97.020 最大坐标(米)X=221.270,Y=200.00 2. 选择测点点号定位成图法 移动鼠标至屏幕右侧菜单区之“测点点号”项,按左键,即出现图1-2所示的对话框。 2 图1-1 数据处理下拉菜单 图1-2 选择测点点号定位成图法的对话框 输入点号坐标点数据文件名C:\CASS90\DEMO\YMSJ.DAT后,命令区提示:读点完成!共读入60点。 3. 绘平面图 根据野外作业时绘制的草图,移动鼠标至屏幕右侧菜单区选择相应的地形图图式符号,然后在屏幕中将所有的地物绘制出来。系统中所有地形图图式符号都是按照图层来划分的,例如所有表示测量控制 3 点的符号都放在“控制点”这一层,所有表示独立地物的符号都放在“独立地物”这一层,所有表示植被的符号都放在“植被园林”这一层。 ① 为了更加直观地在图形编辑区内看到各测点之间的关系,可以先将野外测点点号在屏幕中展出来。其操作方法是:先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键,这时系统弹出一个下拉菜单。再移动鼠标选择“展点”项的“野外测点点号”项按左键,便出现对话框。输入对应的坐标数据文件名 C:\CASS90\DEMO\YMSJ.DAT后,便可在屏幕展出野外测点的点号。 ② 根据外业草图,选择相应的地图图式符号在屏幕上将平面图绘出来。 如草图 1-3所示的, 由 33...
