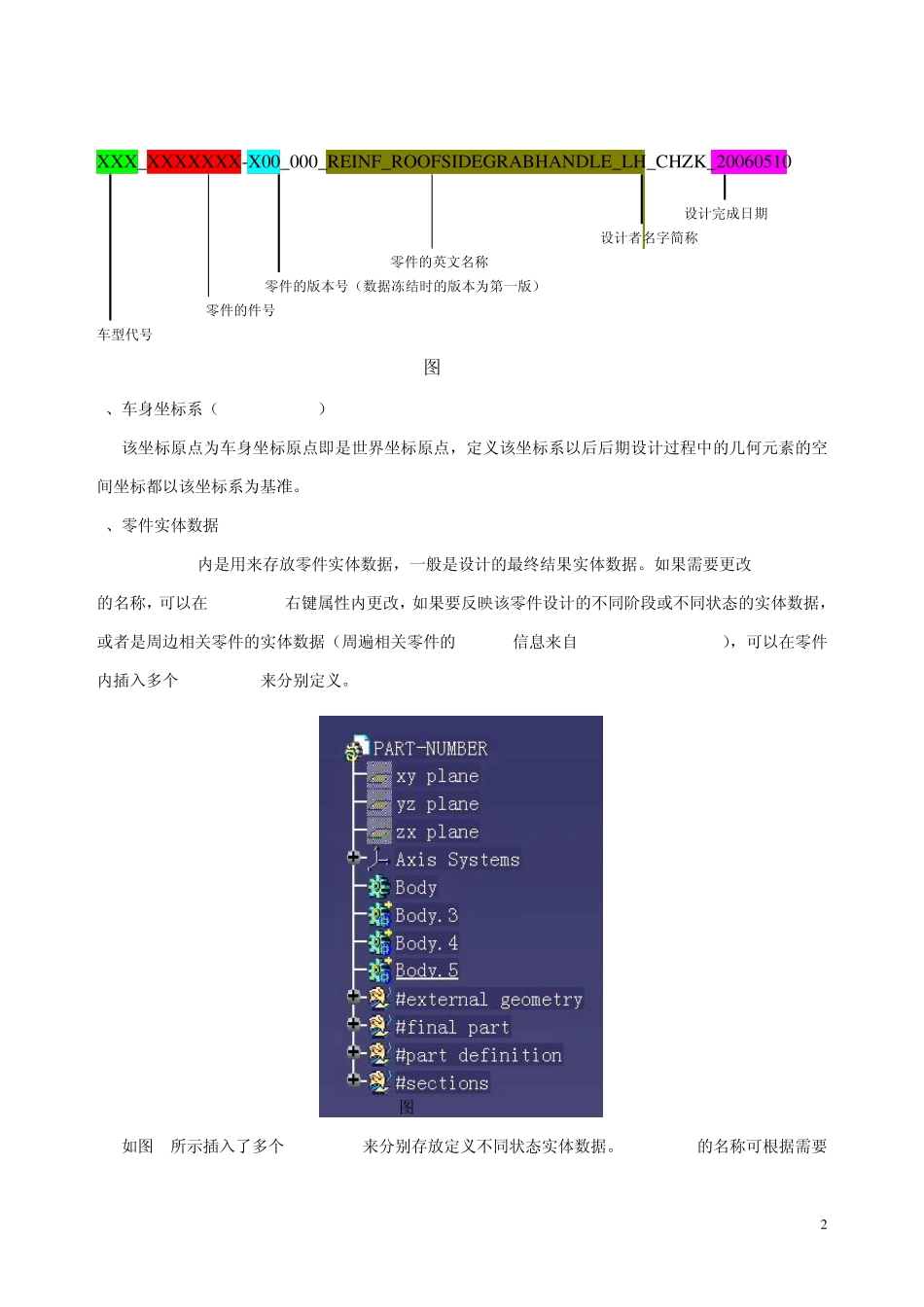

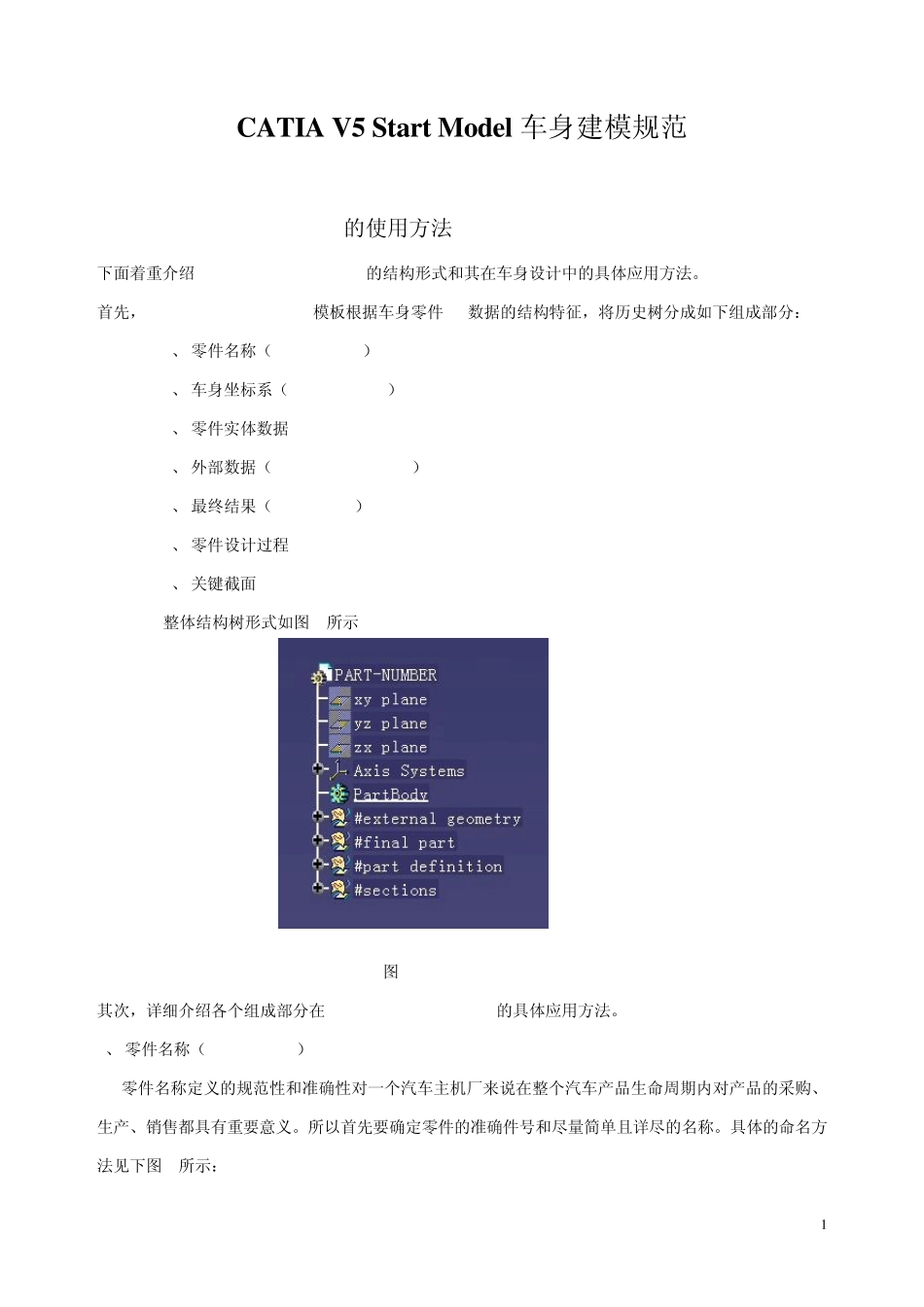

1 CATIA V5 Start Model 车身建模规范 CATIA V5 Start Model的使用方法 下面着重介绍CATIA-V5 Start Model的结构形式和其在车身设计中的具体应用方法。 首先,CATIA-V5 Start Model模板根据车身零件3D数据的结构特征,将历史树分成如下组成部分: 1、 零件名称(PART NUMBER) 2、 车身坐标系(Axis Systems) 3、 零件实体数据(PartBody) 4、 外部数据(external geometry) 5、 最终结果(final part) 6、 零件设计过程(part definition) 7、 关键截面(section) 整体结构树形式如图 1所示 图 1 其次,详细介绍各个组成部分在CATIA-V5 Start Model的具体应用方法。 1、 零件名称(PART NUMBER) 零件名称定义的规范性和准确性对一个汽车主机厂来说在整个汽车产品生命周期内对产品的采购、生产、销售都具有重要意义。所以首先要确定零件的准确件号和尽量简单且详尽的名称。具体的命名方法见下图 2所示: 2 XXX_XXXXXXX-X00_000_REINF_ROOFSIDEGRABHANDLE_LH_CHZK_20060510 设计完成日期 设计者名字简称 零件的英文名称 零件的版本号(数据冻结时的版本为第一版) 零件的件号 车型代号 图2 2、车身坐标系(Axis Systems) 该坐标原点为车身坐标原点即是世界坐标原点,定义该坐标系以后后期设计过程中的几何元素的空间坐标都以该坐标系为基准。 3、零件实体数据(#Part Body) Part Body内是用来存放零件实体数据,一般是设计的最终结果实体数据。如果需要更改 Part Body的名称,可以在 Part Body右键属性内更改,如果要反映该零件设计的不同阶段或不同状态的实体数据,或者是周边相关零件的实体数据(周遍相关零件的Parent信息来自#external geometry),可以在零件内插入多个 Part Body来分别定义。 图3 如图3所示插入了多个 Part Body来分别存放定义不同状态实体数据。Part Body的名称可根据需要 3 做对应更改。 4、外部引用数据(#external geometry) 图 4 如图 4所示,#external geometry openbody内包括两个 openbody分别为#design surfaces和#imported geometry,在做零件设计时需引用外部几何元素作为边界条件,而这些外部元素根据其性质不同可以分为如下两中类型。 4、1 #design surfaces 该 openbody用来存放做零件设计所需要的造型 A级曲面数据。 图 5 4 如上图 5所示,如果需要引用的 A级曲面较大,可根据设计步骤需要分解为很多局...
