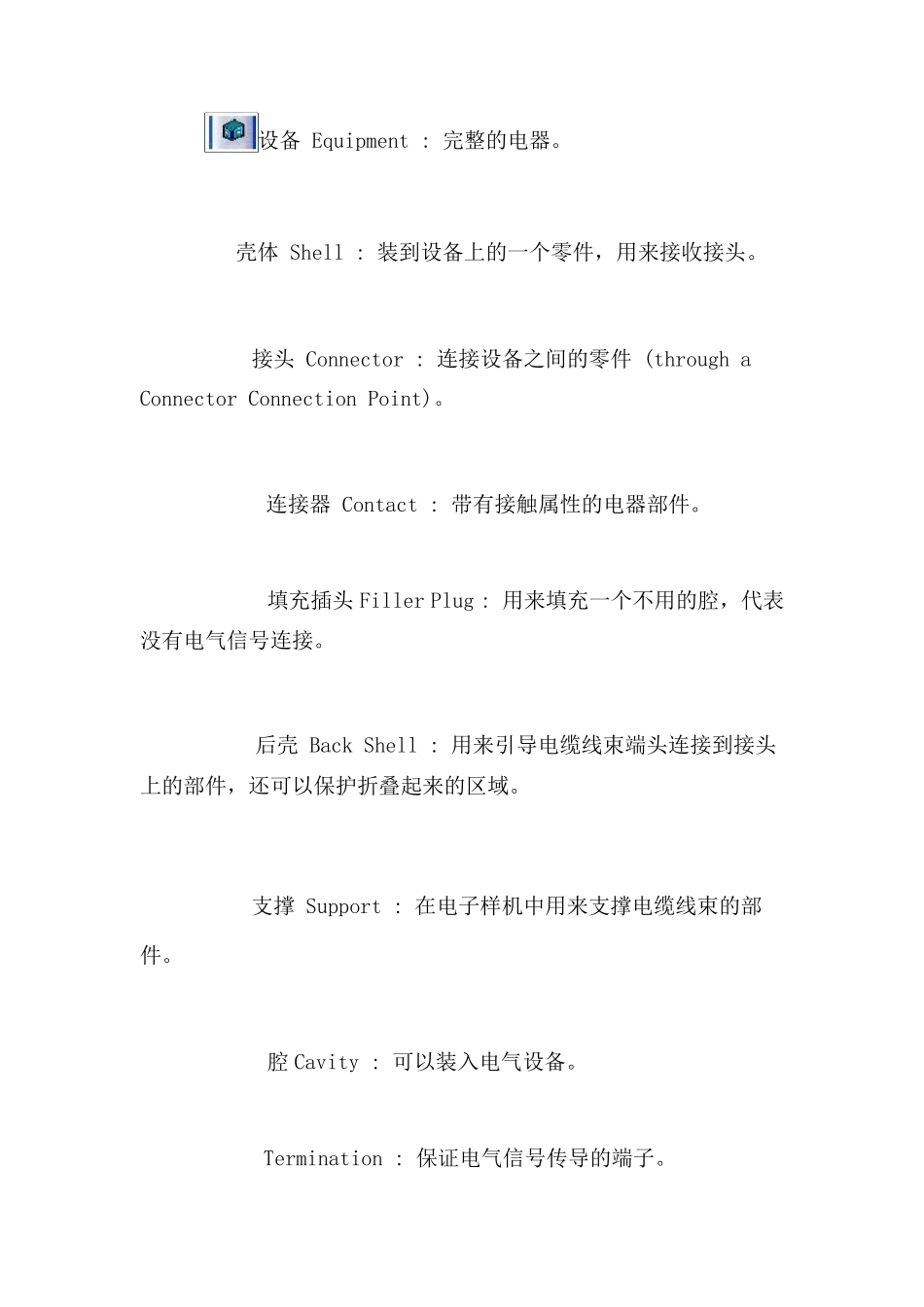

CATIA 线束设计入门教程连载一:电器零件建立 一、电器零件的建立(Electrical Part Design) ㈠进入Electrical Part Design,如下图所示。 ⅰ然后会出现如下图所示,取消对 Enable hybrid design的选择,根据自己的相关的项目在 Enter part name 中填入适当的名字,选择 ok 确定。 ⅱ进入到了 Electrical Part Design 工作台,如下图所示。 ⅲ由于国内没有这方面的书籍,所以我要对下面的图标做一下解释,下面说明一下各个图标的含义: 设备 Equipment : 完整的电器。 壳体 Shell : 装到设备上的一个零件,用来接收接头。 接头 Connector : 连接设备之间的零件 (through a Connector Connection Point)。 连接器 Contact : 带有接触属性的电器部件。 填充插头 Filler Plug : 用来填充一个不用的腔,代表没有电气信号连接。 后壳 Back Shell : 用来引导电缆线束端头连接到接头上的部件,还可以保护折叠起来的区域。 支撑 Support : 在电子样机中用来支撑电缆线束的部件。 腔 Cavity : 可以装入电气设备。 Termination : 保证电气信号传导的端子。 接头连接点 Connector Connection Point : 约束设备接头和电缆接头,保证电气信号的传输,两种接头中必须都有定义。 电缆线束连接点 Bundle Connection Point : 定义在电缆接头上的点,将电缆连接到匹配的接头上。 腔连接点 Cavity Connection Point : 用来将电气设备连接到具有“腔”定义的设备。contact in a connector, connector in a shell, shell in an equipment。 附件连接点 BackShell Connection Point : 连接电连接器附件和接头。 ㈡电器零件的建立: ⅰ建立设备 Equipment。 选择腔Cavity,按照下图进行设置。 ⅱ建立接头 Connector。 1、选择电缆线束连接点 Bundle Connection Point,按照下图进行设置。 2、选择腔连接点 Cavity Connection Point,按照下图进行设置。 ⅲ建立一个设备 Equipment。 1、选择电缆线束连接点 Bundle Connection Point,按照下图进行设置。 2、按照上图所示依次建立2、3、4、5、6、7、8、9、10电缆线束连接点,如下图。 CAT IA 线束设计入门教程连载二:零件库的建立 本篇文章的内容主要讲解零件库的建立,这里就主要讲述一下电器零件库的建立。 ⅰ按照下图所示选择库编辑器Catalog Editor。 界面如下图所示: ⅱ选择 a...
