CATIA标准直齿圆锥齿轮的建模

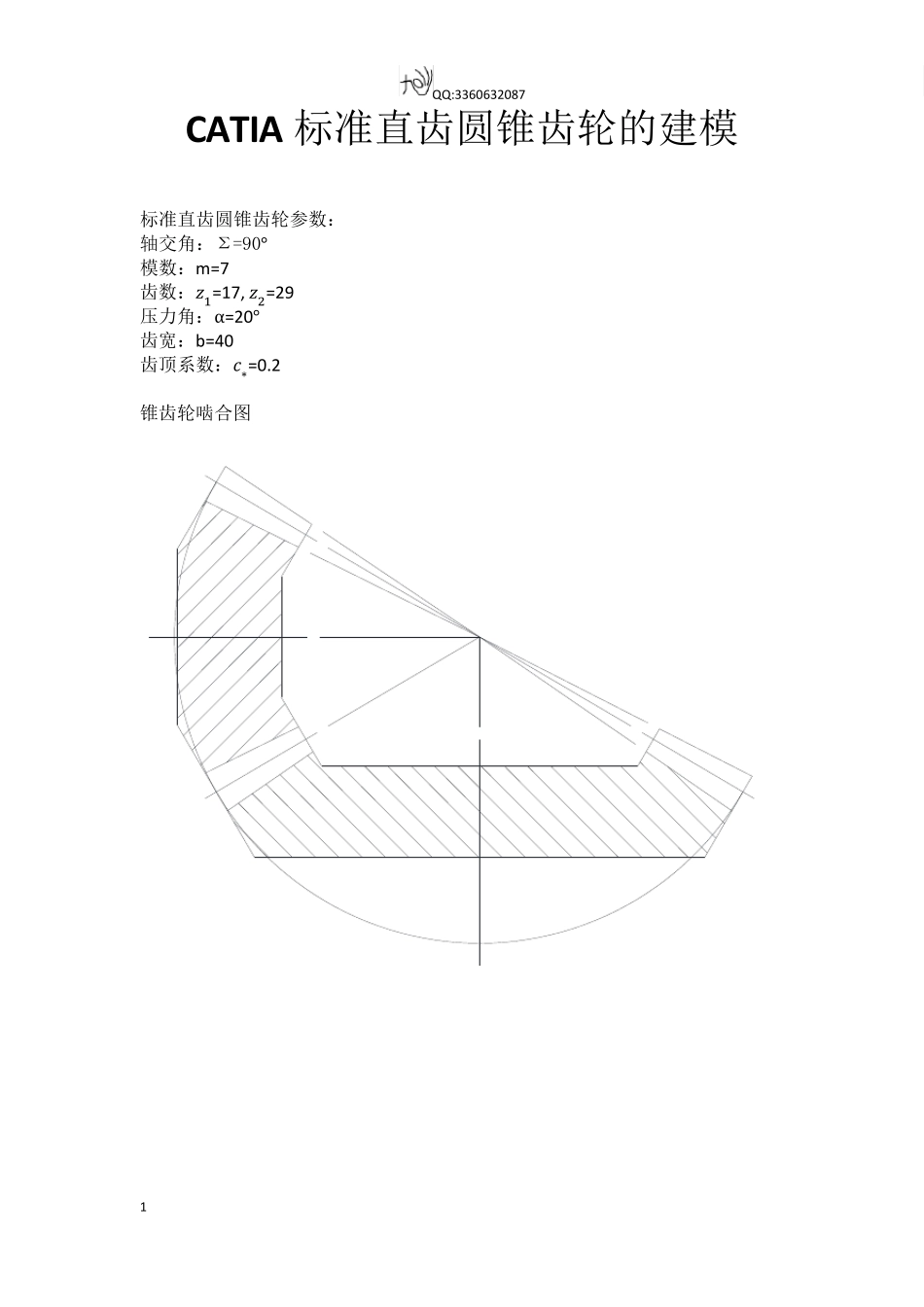

CATIA标准直齿圆锥齿轮的建模_第1页
1/43

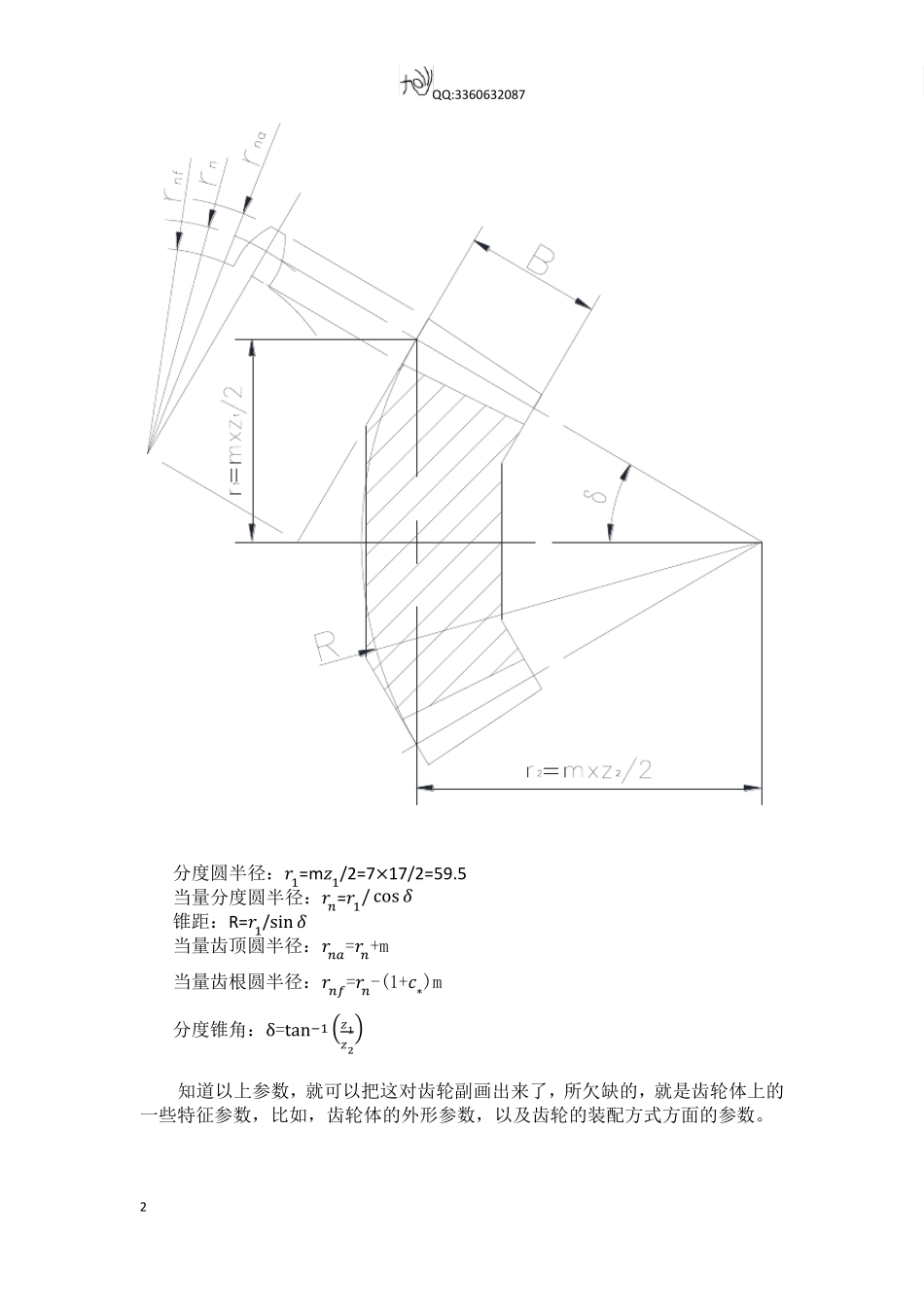

CATIA标准直齿圆锥齿轮的建模_第2页
2/43

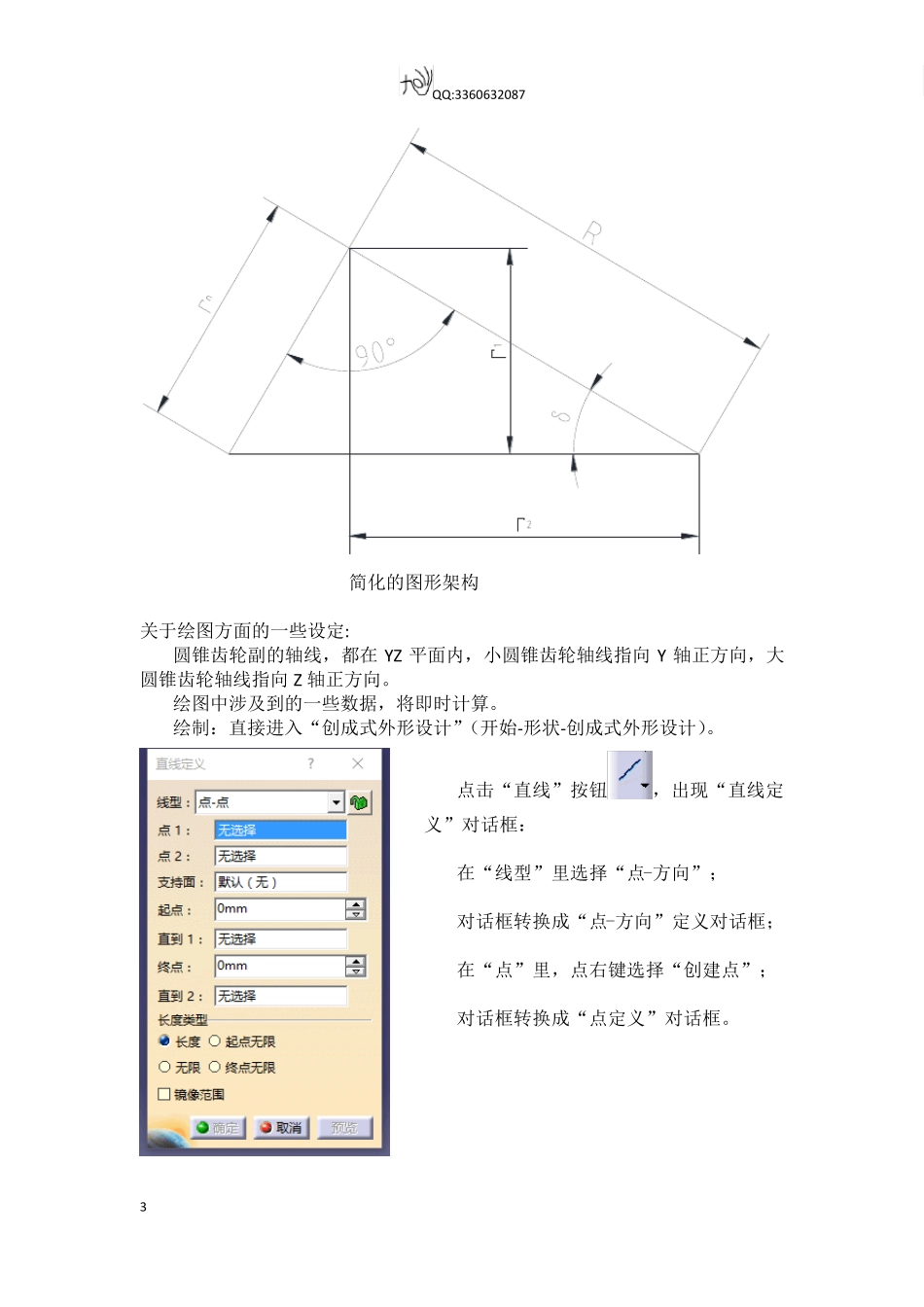

CATIA标准直齿圆锥齿轮的建模_第3页
3/43
QQ:3360632087 1 CAT IA 标准直齿圆锥齿轮的建模 标准直齿圆锥齿轮参数: 轴交角:Σ=90° 模数:m =7 齿数:ᵆ1=17, ᵆ2 =29 压力角:α=20° 齿宽:b=40 齿顶系数:ᵅ∗=0.2 锥齿轮啮合图 QQ:3360632087 2 分度圆半径:ᵅ1=m ᵆ1/2=7×17/2=59.5 当量分度圆半径:ᵅᵅ=ᵅ1/ cos ᵯ 锥距:R=ᵅ1/sin ᵯ 当量齿顶圆半径:ᵅᵅᵄ=ᵅᵅ+m 当量齿根圆半径:ᵅᵅᵅ=ᵅᵅ-(1+ᵅ∗)m 分度锥角:δ=tan− 1 (ᵆ1ᵆ2) 知道以上参数,就可以把这对齿轮副画出来了,所欠缺的,就是齿轮体上的一些特征参数,比如,齿轮体的外形参数,以及齿轮的装配方式方面的参数。 QQ:3360632087 3 简化的图形架构 关于绘图方面的一些设定: 圆锥齿轮副的轴线,都在YZ 平面内,小圆锥齿轮轴线指向Y 轴正方向,大圆锥齿轮轴线指向Z 轴正方向。 绘图中涉及到的一些数据,将即时计算。 绘制:直接进入“创成式外形设计”(开始-形状-创成式外形设计)。 点击“直线”按钮,出现“直线定义”对话框: 在“线型”里选择“点-方向”; 对话框转换成“点-方向”定义对话框; 在“点”里,点右键选择“创建点”; 对话框转换成“点定义”对话框。 Q Q :3360632087 4 在“点类型”里选择“平面上”;在“平面”里点右键选择“YZ 平面”;用鼠标随便在界面上点一下,初始点就选择完毕了,该初始点在YZ 平面内,以后可以编辑该点,确定分度锥角顶点的位置; 点击“确定”回到直线线定义对话框; 在“方向”里点右键,选择“Y 部件”定义 Y 轴为直线方向; 在“终点”里定义直线的长度; 定义直线长度为ᵅ2长度 101.5; 点击“确定”,“直线.1”定义生成。 要点是直线方向,要指向 Y 轴的相反方向,这样画出的圆锥齿轮,看到的是齿轮前端,能更清楚的看清齿形。 Q Q :3360632087 5 现在我们要画出分度圆半径ᵅ1: 点击“直线”按钮,出现“直线定义”对话框: 在“线型”里选择“曲线的角度/法线”;在“曲线”里选择刚刚画完的“直线.1”,直接在绘图区里,点击画完的直线就行了;在“支持面”里点右键选择“YZ 平面”;在“点”里选择刚画完的直线.1 的“终点”,也是直接在绘图区里,点击画完的直线.1的终点,就可选中;在“角度”选项里,把数值改成“90°”;在“终点”里定义直线长度为ᵅ1长度59.5;点击“确定”,“直线.2”定义生成。 直线.2 的终点,就是分度圆和当量分度圆的交汇点。 点击“直线...
