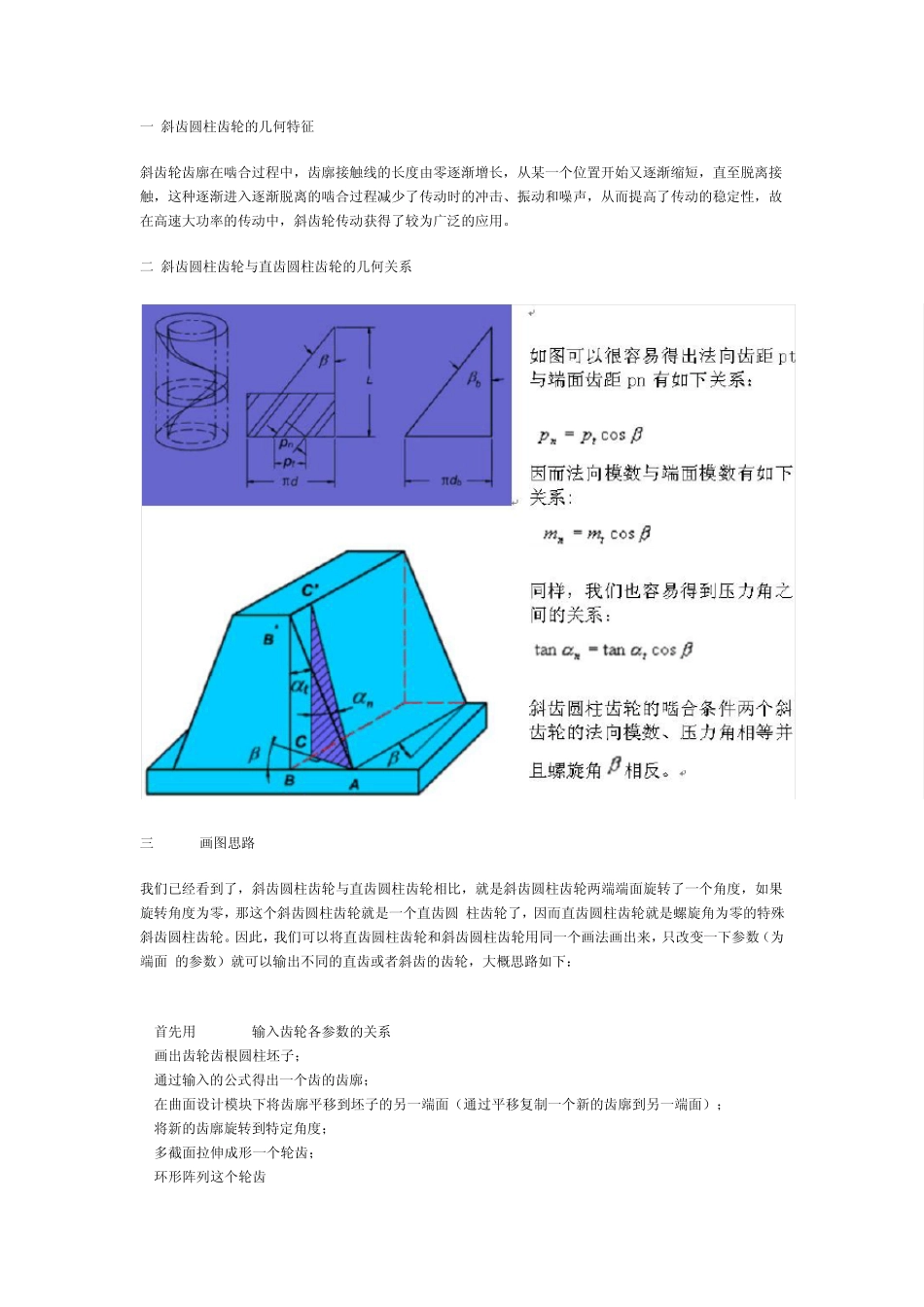

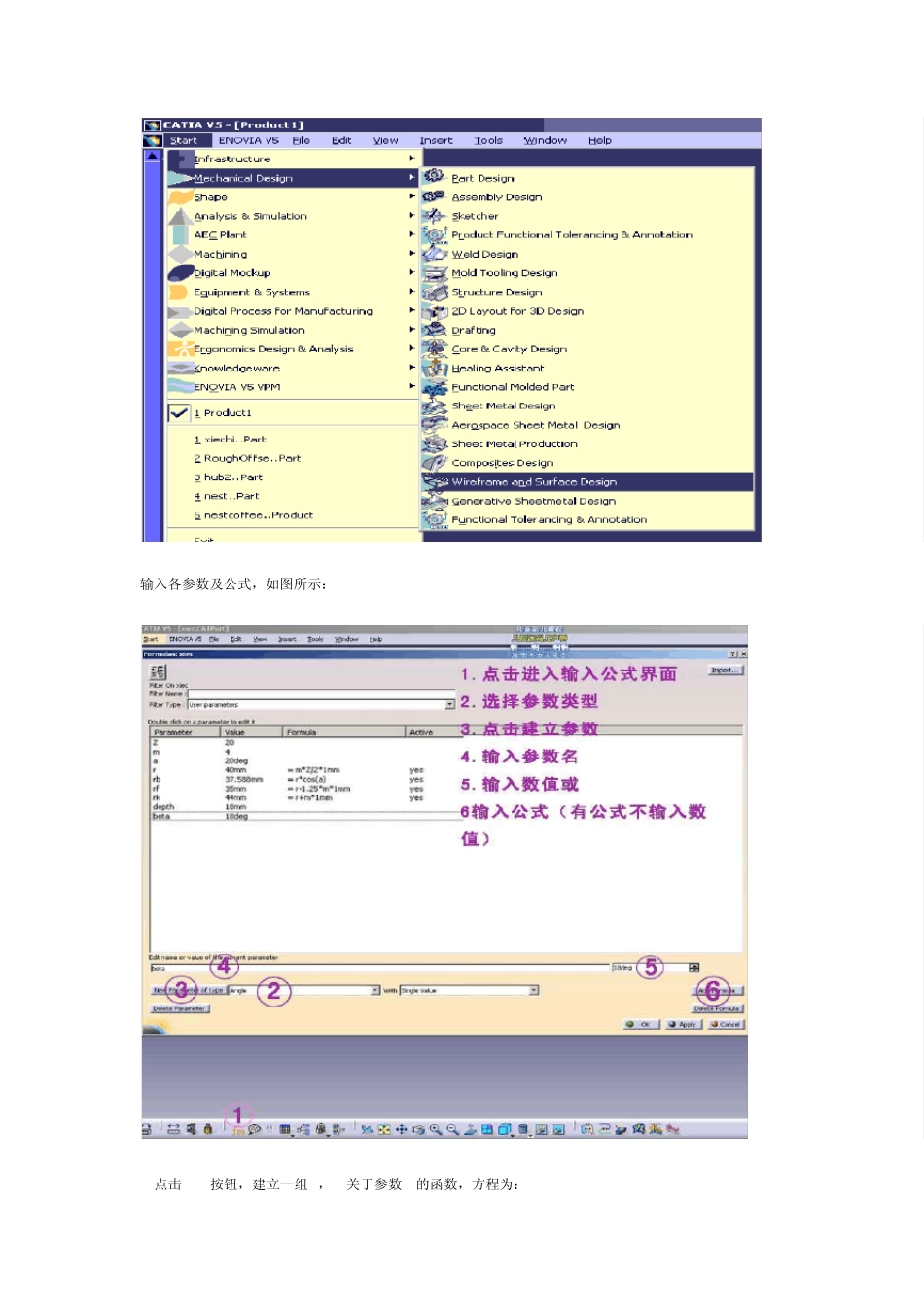

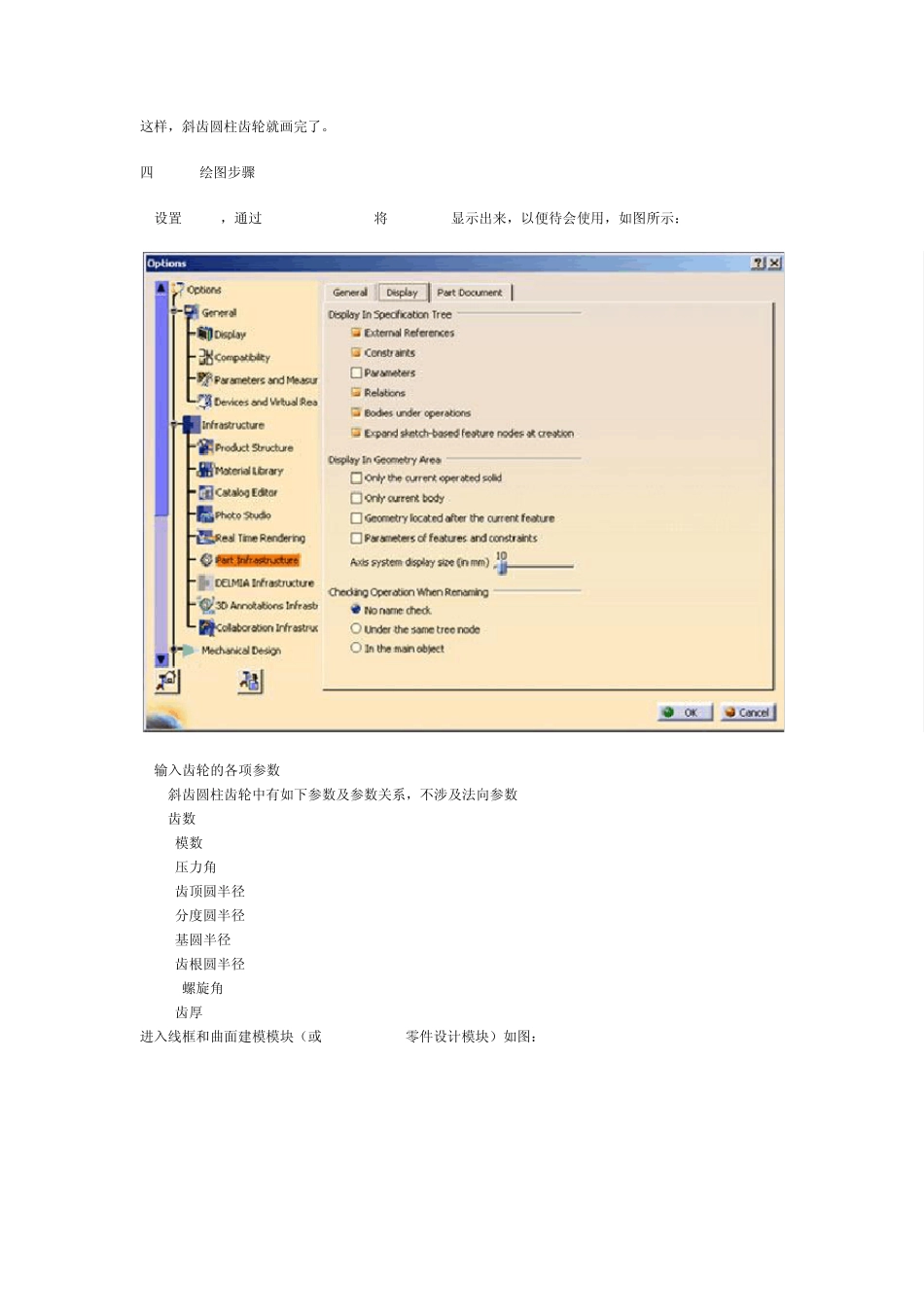

一.斜齿圆柱齿轮的几何特征 斜齿轮齿廓在啮合过程中，齿廓接触线的长度由零逐渐增长，从某一个位置开始又逐渐缩短，直至脱离接触，这种逐渐进入逐渐脱离的啮合过程减少了传动时的冲击、振动和噪声，从而提高了传动的稳定性，故在高速大功率的传动中，斜齿轮传动获得了较为广泛的应用。 二.斜齿圆柱齿轮与直齿圆柱齿轮的几何关系 三.catia画图思路 我们已经看到了，斜齿圆柱齿轮与直齿圆柱齿轮相比，就是斜齿圆柱齿轮两端端面旋转了一个角度，如果旋转角度为零，那这个斜齿圆柱齿轮就是一个直齿圆 柱齿轮了，因而直齿圆柱齿轮就是螺旋角为零的特殊斜齿圆柱齿轮。因此，我们可以将直齿圆柱齿轮和斜齿圆柱齿轮用同一个画法画出来，只改变一下参数（为端面 的参数）就可以输出不同的直齿或者斜齿的齿轮，大概思路如下： a.首先用 formula输入齿轮各参数的关系; b.画出齿轮齿根圆柱坯子； c.通过输入的公式得出一个齿的齿廓； d.在曲面设计模块下将齿廓平移到坯子的另一端面（通过平移复制一个新的齿廓到另一端面）； e.将新的齿廓旋转到特定角度； f.多截面拉伸成形一个轮齿； g.环形阵列这个轮齿 这样，斜齿圆柱齿轮就画完了。 四.catia绘图步骤 1.设置 catia，通过 tools-->options将 relation显示出来，以便待会使用，如图所示： 2.输入齿轮的各项参数 斜齿圆柱齿轮中有如下参数及参数关系，不涉及法向参数 齿数 Z 模数 m 压力角 a 齿顶圆半径 rk = r+m 分度圆半径 r = m*z/2 基圆半径 rb = r*cosa 齿根圆半径 rf = r-1.25*m 螺旋角 beta 齿厚 depth 进入线框和曲面建模模块（或 part design零件设计模块）如图： 输入各参数及公式，如图所示： 3.点击fog按钮，建立一组 X，Y,关于参数t的函数，方程为： x=rb*sin(t*PI*1rad)-rb*t*PI*cos(t*PI*1rad) y=(rb*cos(t*PI*1rad))+((rb*t*PI)*sin(t*PI*1rad)) 如图所示: 4.同样的方法建立Y的关系函数，建议把函数名字改成x和y，方便辨认。 这时候，可以看到关系树上新建的两个函数了: 5.在xy平面画一个点，坐标为（0，0），并以此点为圆心在xy平面上建立齿根圆(就是空间的画圆工具)，如图所示： 公式内输入rf,即齿根圆半径。同样方法建立齿顶圆。 6.下面的工作就是画齿廓了。 在xy平面上作点，在输入框内右键选择公式如图所示： 然后按下图所示，输入x的坐标 同样的办法输入y的坐标值，然后在建几个点，比如选择t=0.1,0.2,0.25,0.3,0.35...
