CC2530中断源

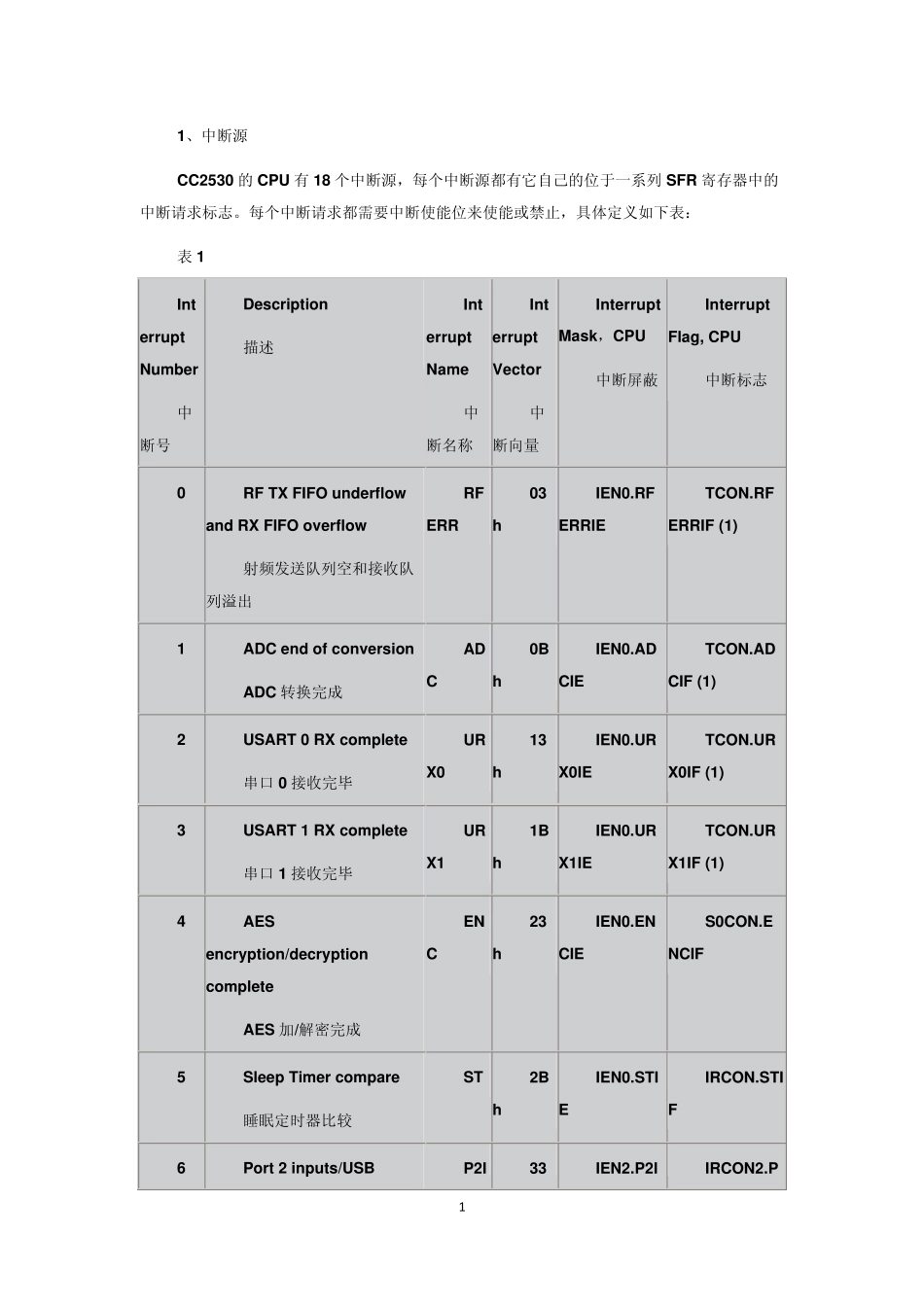

CC2530中断源_第1页
1/13

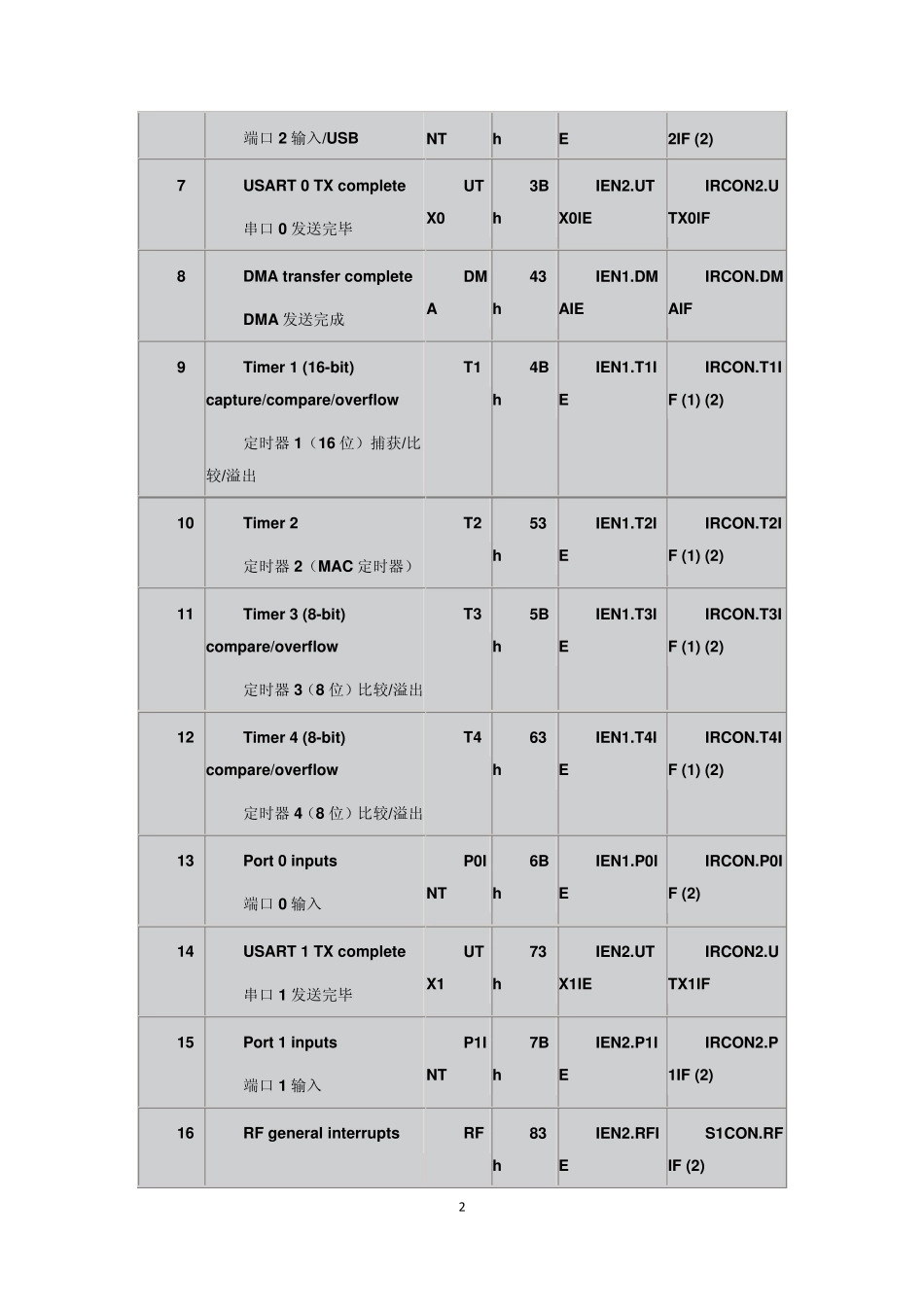

CC2530中断源_第2页
2/13

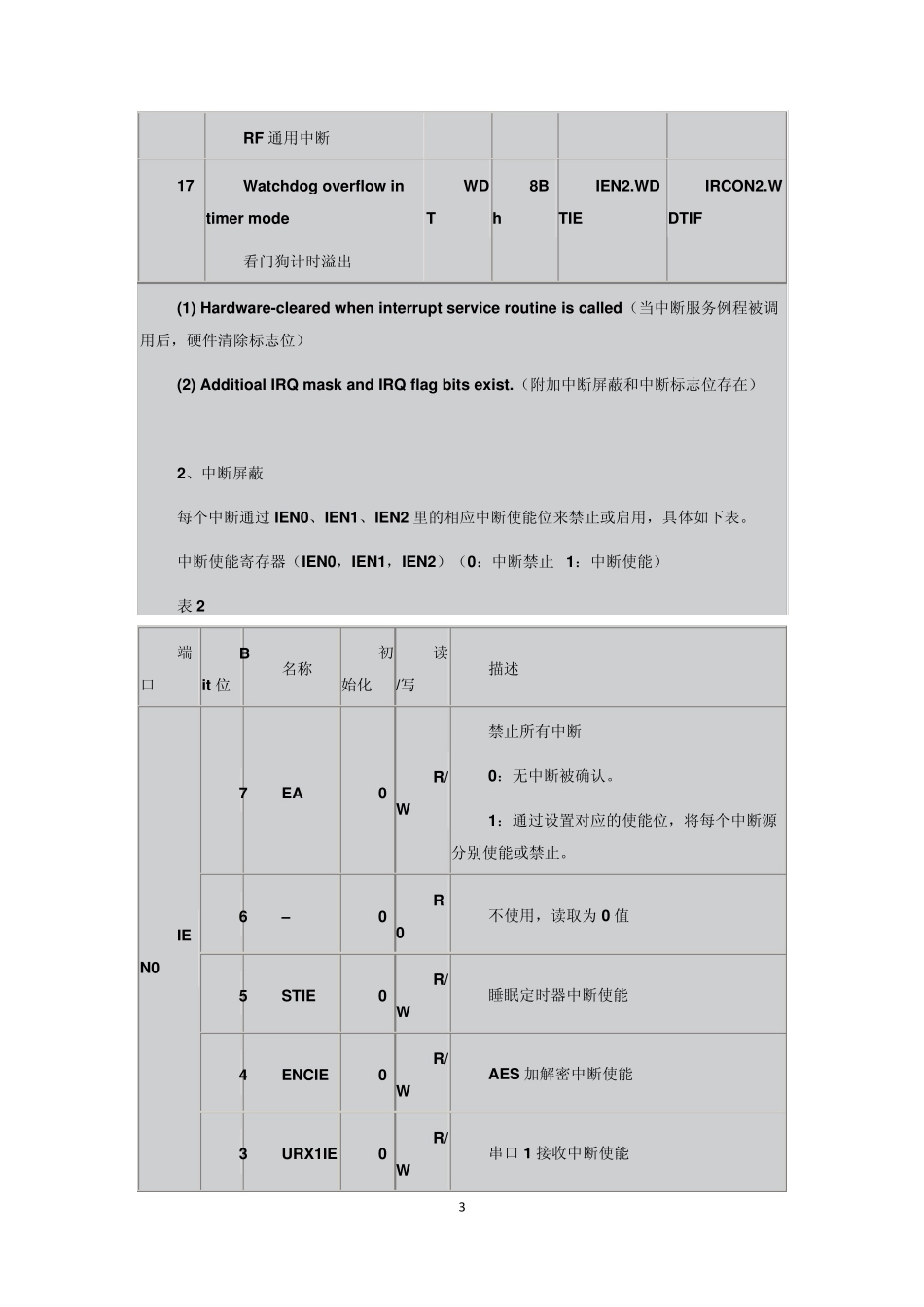

CC2530中断源_第3页
3/13
1 1、中断源 CC2530 的 CPU 有 18 个中断源,每个中断源都有它自己的位于一系列 SFR 寄存器中的中断请求标志。每个中断请求都需要中断使能位来使能或禁止,具体定义如下表: 表 1 Interrupt Number 中断号 Description 描述 Interrupt Name 中断名称 Interrupt Vector 中断向量 Interrupt Mask,CPU 中断屏蔽 Interrupt Flag, CPU 中断标志 0 RF TX FIFO underflow and RX FIFO overflow 射频发送队列空和接收队列溢出 RFERR 03h IEN0.RFERRIE TCON.RFERRIF (1) 1 ADC end of conversion ADC 转换完成 ADC 0Bh IEN0.ADCIE TCON.ADCIF (1) 2 USART 0 RX complete 串口 0 接收完毕 URX0 13h IEN0.URX0IE TCON.URX0IF (1) 3 USART 1 RX complete 串口 1 接收完毕 URX1 1Bh IEN0.URX1IE TCON.URX1IF (1) 4 AES encryption/decryption complete AES 加/解密完成 ENC 23h IEN0.ENCIE S0CON.ENCIF 5 Sleep Timer compare 睡眠定时器比较 ST 2Bh IEN0.STIE IRCON.STIF 6 Port 2 inputs/USB P2I33IEN2.P2IIRCON2.P2 端口2 输入/USB NT h E 2IF (2) 7 USART 0 TX complete 串口0 发送完毕 UTX0 3Bh IEN2.UTX0IE IRCON2.UTX0IF 8 DMA transfer complete DMA 发送完成 DMA 43h IEN1.DMAIE IRCON.DMAIF 9 Timer 1 (16-bit) capture/compare/overflow 定时器 1(16 位)捕获/比较/溢出 T1 4Bh IEN1.T1IE IRCON.T1IF (1) (2) 10 Timer 2 定时器 2(MAC 定时器) T2 53h IEN1.T2IE IRCON.T2IF (1) (2) 11 Timer 3 (8-bit) compare/overflow 定时器 3(8 位)比较/溢出 T3 5Bh IEN1.T3IE IRCON.T3IF (1) (2) 12 Timer 4 (8-bit) compare/overflow 定时器 4(8 位)比较/溢出 T4 63h IEN1.T4IE IRCON.T4IF (1) (2) 13 Port 0 inputs 端口0 输入 P0INT 6Bh IEN1.P0IE IRCON.P0IF (2) 14 USART 1 TX complete 串口1 发送完毕 UTX1 73h IEN2.UTX1IE IRCON2.UTX1IF 15 Port 1 inputs 端口1 输入 P1INT 7Bh IEN2.P1IE IRCON2.P1IF (2) 16 RF general interrupts RF 83h IEN2.RFIE S1CON.RFIF (2) 3 RF 通用中断 17 Watchdog overflow in timer mode 看门狗计时溢出 WDT 8Bh IEN2.WDTIE IRCON2.WDTIF (1) Hard...
