CCJ型冲激式除尘器

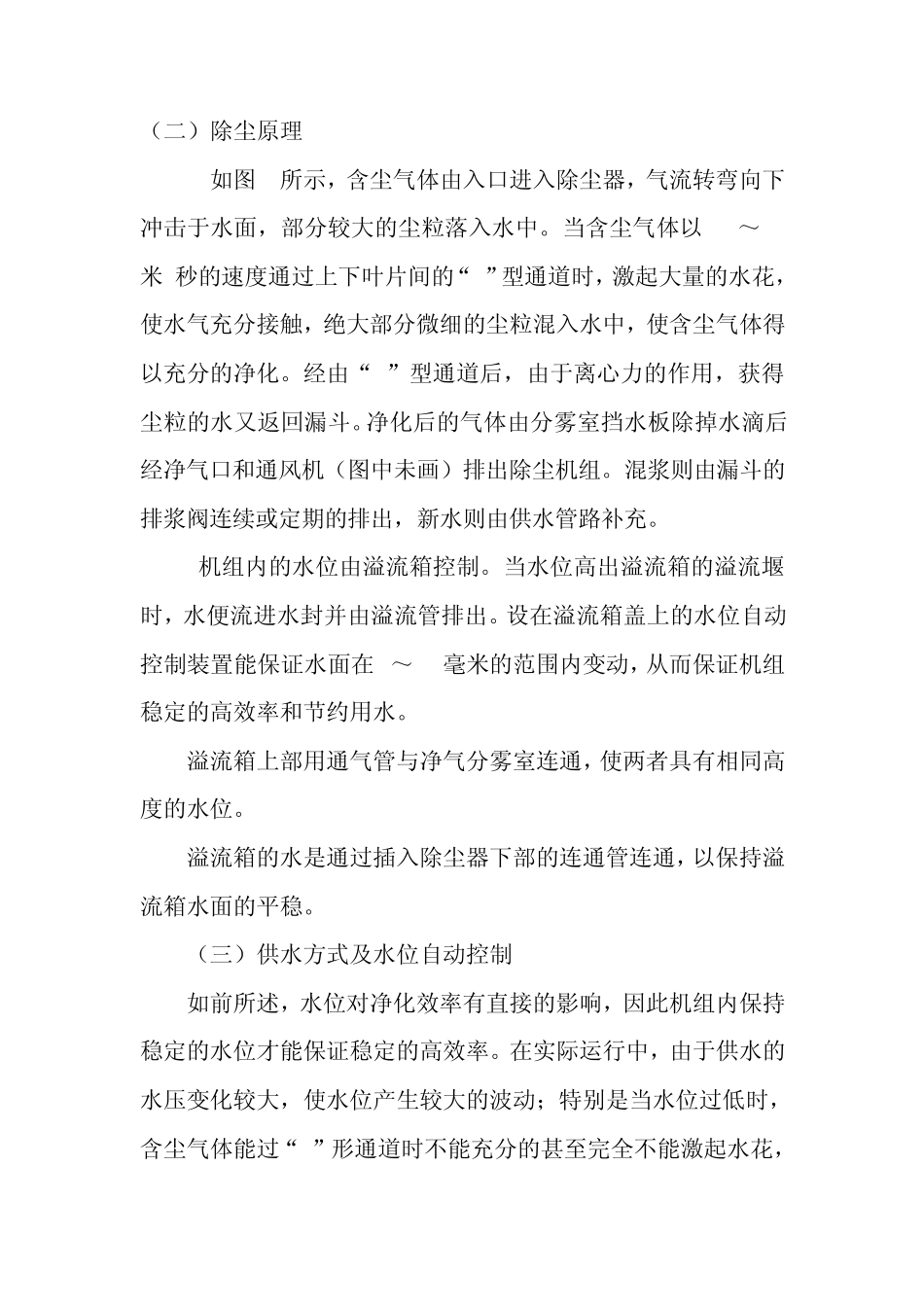

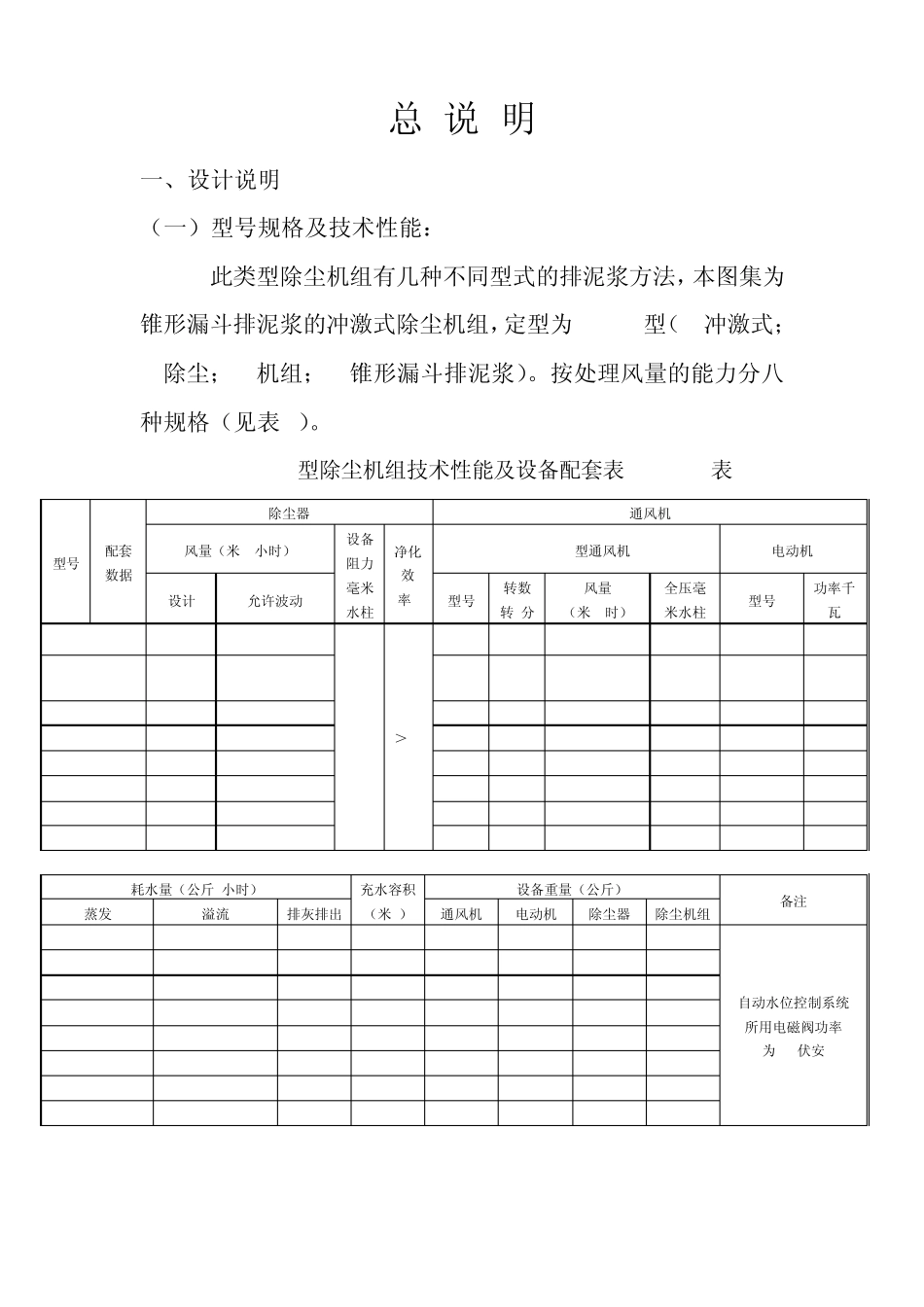

CCJ/A 型冲激式除尘器 产品使用说明书 河北奥科除尘设备有限公司 HEBEIAOKECHUCHENSHEBEIYOUXIANGONGSI 总 说 明 一、设计说明 （一）型号规格及技术性能： 此类型除尘机组有几种不同型式的排泥浆方法，本图集为锥形漏斗排泥浆的冲激式除尘机组，定型为 CCJ/A型（C-冲激式；C-除尘；J-机组；A-锥形漏斗排泥浆）。按处理风量的能力分八种规格（见表 1）。 CCJ/型除尘机组技术性能及设备配套表 表 1 型号 配套数据 除尘器 通风机 风量（米 3/小时） 设备阻力毫米水柱 净化效率% 4-72-11型通风机 电动机 设计 允许波动 型号 转数 转/分 风量 （米 3/时） 全压毫米水柱 型号 功率千瓦 CCJ/A-5 5000 4300-6000 100- 160 ＞99 A4 2900 4020-7420 204-134 J02-41-2 5.5 CCJ/A-7 7000 6000-8450 4.5A 2900 5730-10580 258-170 JO2-42-2 7.5 CCJ/A-10 10000 8100-12000 5A 2900 7950-14720 324-224 JO2-52-2 15 CCJ/A-14 14000 12000-17000 6C 2240 11900-17100 272-229 JO2-62-4 17 CCJ/A-20 20000 17000-25000 8C 1600 17920-31000 252-188 JO2-71-2 22 CCJ/A-30 30000 25000-36200 8C 1800 20100-34800 318-241 JO2-81-2 40 CCJ/A-40 40000 35400-49250 10C 1250 34800-50150 239-190 JO2-81-4 40 CCJ/A-60 60000 53800-72500 12C 1120 53800-77500 277-219 JO2-91-4 75 耗水量（公斤/小时） 充水容积（米 3） 设备重量（公斤） 备注 蒸发 溢流 排灰排出 通风机 电动机 除尘器 除尘机组 17.5 150 425 0.48 54 63 809 926 自动水位控制系统 所用电磁阀功率 为 80伏安 24.5 210 602 0.66 64 70 1058 1192 35 300 860 1.04 76 110 1212 1398 49.0 420 1200 1.20 352 158 2430 2940 75 600 1700 1.70 720 235 3370 4325 105 900 2550 2.50 720 420 4132 5272 140 1200 3400 3.40 850 425 5239 6514 210 1800 5100 5.00 1190 600 6984 8774 （二）除尘原理 如图1所示，含尘气体由入口进入除尘器，气流转弯向下冲击于水面，部分较大的尘粒落入水中。当含尘气体以18～35米/秒的速度通过上下叶片间的“S”型通道时，激起大量的水花，使水气充分接触，绝大部分微细的尘粒混入水中，使含尘气体得以充分的净化。经由“S”型通道后，由于离心力的作用，获得尘...
