CCNA大型综合实验

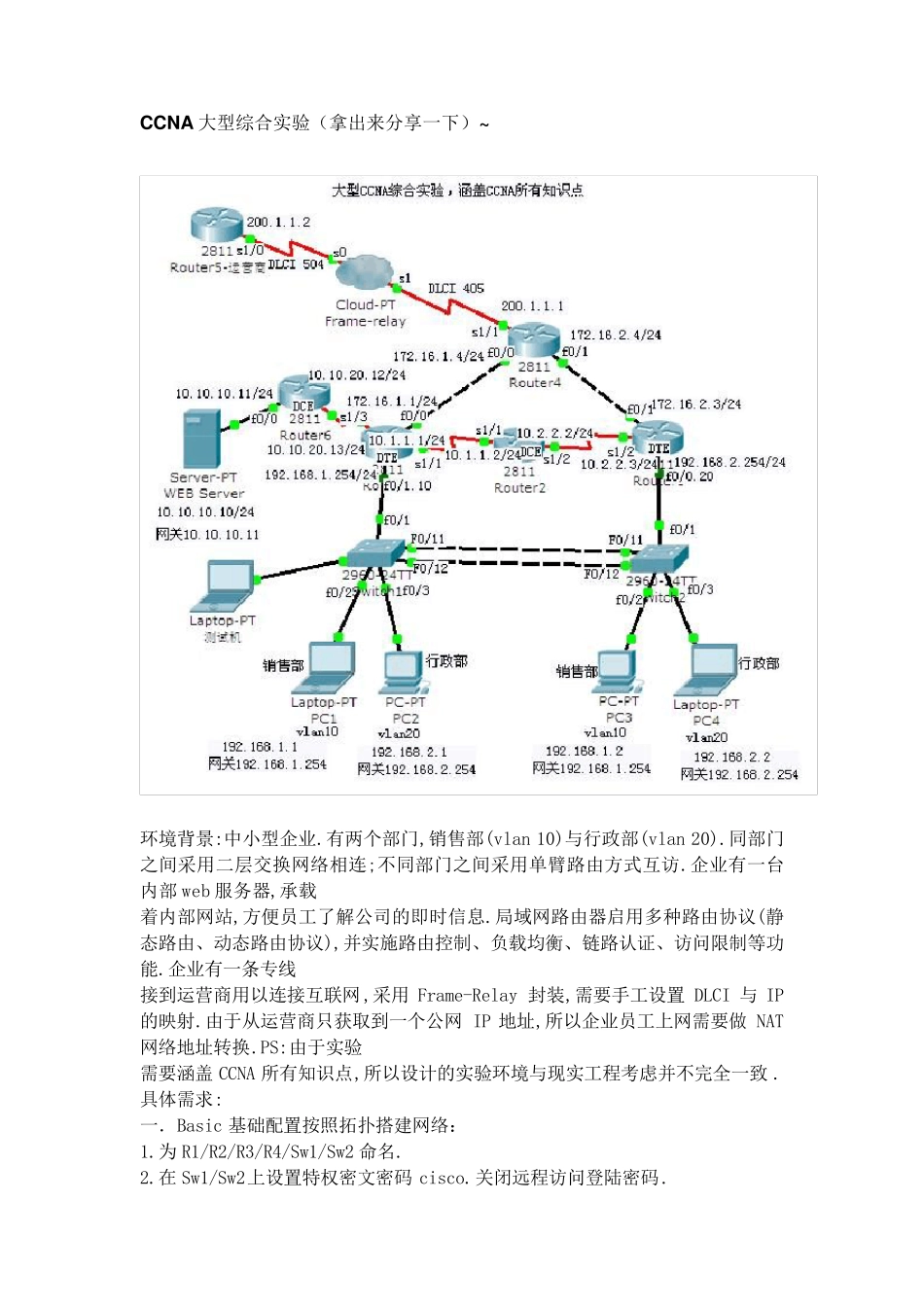

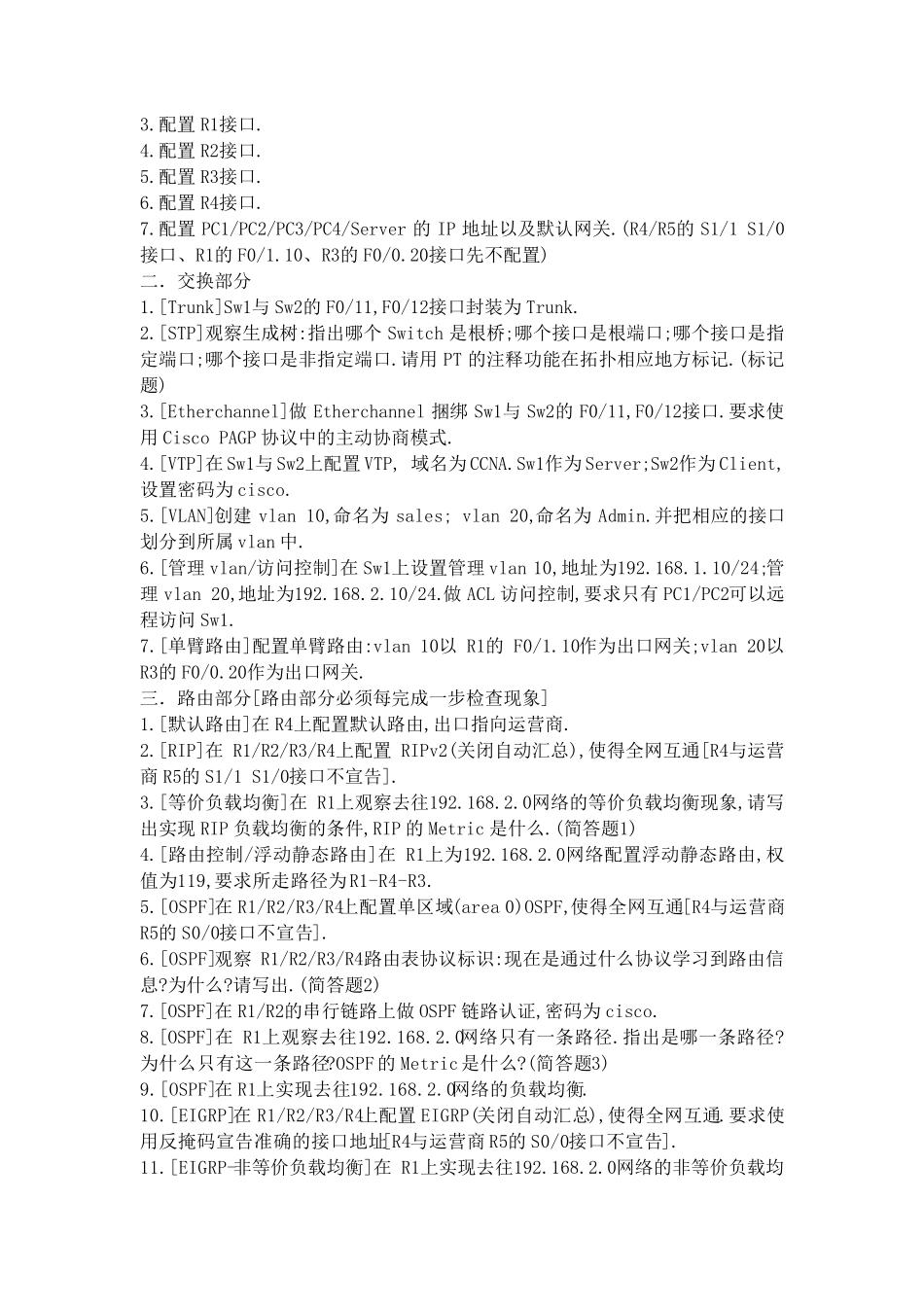

CCNA 大型综合实验（拿出来分享一下）~ 环境背景:中小型企业.有两个部门,销售部(vlan 10)与行政部(vlan 20).同部门之间采用二层交换网络相连;不同部门之间采用单臂路由方式互访.企业有一台内部web 服务器,承载 着内部网站,方便员工了解公司的即时信息.局域网路由器启用多种路由协议(静态路由、动态路由协议),并实施路由控制、负载均衡、链路认证、访问限制等功能.企业有一条专线 接到运营商用以连接互联网,采用Frame-Relay 封装,需要手工设置 DLCI 与IP的映射.由于从运营商只获取到一个公网IP 地址,所以企业员工上网需要做NAT网络地址转换.PS:由于实验 需要涵盖CCNA 所有知识点,所以设计的实验环境与现实工程考虑并不完全一致. 具体需求: 一．Basic 基础配置按照拓扑搭建网络： 1.为R1/R2/R3/R4/Sw1/Sw2 命 名 . 2.在 Sw1/Sw2上设置特 权 密 文 密 码cisco.关 闭 远 程访问登 陆 密 码 . 3.配置R1接口. 4.配置R2接口. 5.配置R3接口. 6.配置R4接口. 7.配置PC1/PC2/PC3/PC4/Server 的IP 地址以及默认网关.(R4/R5的S1/1 S1/0接口、R1的F0/1.10、R3的F0/0.20接口先不配置) 二．交换部分 1.[Trunk]Sw1与 Sw2的F0/11,F0/12接口封装为 Trunk. 2.[STP]观察生成树:指出哪个 Switch 是根桥;哪个接口是根端口;哪个接口是指定端口;哪个接口是非指定端口.请用 PT 的注释功能在拓扑相应地方标记.(标记题) 3.[Etherchannel]做 Etherchannel 捆绑 Sw1与 Sw2的F0/11,F0/12接口.要求使用 Cisco PAGP 协议中的主动协商模式. 4.[VTP]在 Sw1与 Sw2上配置VTP, 域名为 CCNA.Sw1作为 Server;Sw2作为 Client,设置密码为 cisco. 5.[VLAN]创建 vlan 10,命名为 sales; vlan 20,命名为 Admin.并把相应的接口划分到所属 vlan 中. 6.[管理 vlan/访问控制]在 Sw1上设置管理 vlan 10,地址为192.168.1.10/24;管理 vlan 20,地址为192.168.2.10/24.做 ACL 访问控制,要求只有 PC1/PC2可以远程访问 Sw1. 7.[单臂路由]配置单臂路由:vlan 10以R1的F0/1.10作为出口网关;vlan 20以R3的F0/0.20作为出口网关. 三．路由部分[路由部分必须每完成一步检查现象] 1.[默认路由]在 R4上配置默认路由,出口指向运营商. 2.[RIP]在 R1/R2/R3/R4上配置RIPv2(关闭自动汇总),使得全网互通[R4与运营商 R5的S1/1 S1/0接口不宣告]. 3.[等价负载均衡]在 R1上观察去往192.168.2.0网络的等价负载均衡现象,请写...
