Cisco模拟器GNS3使用手册

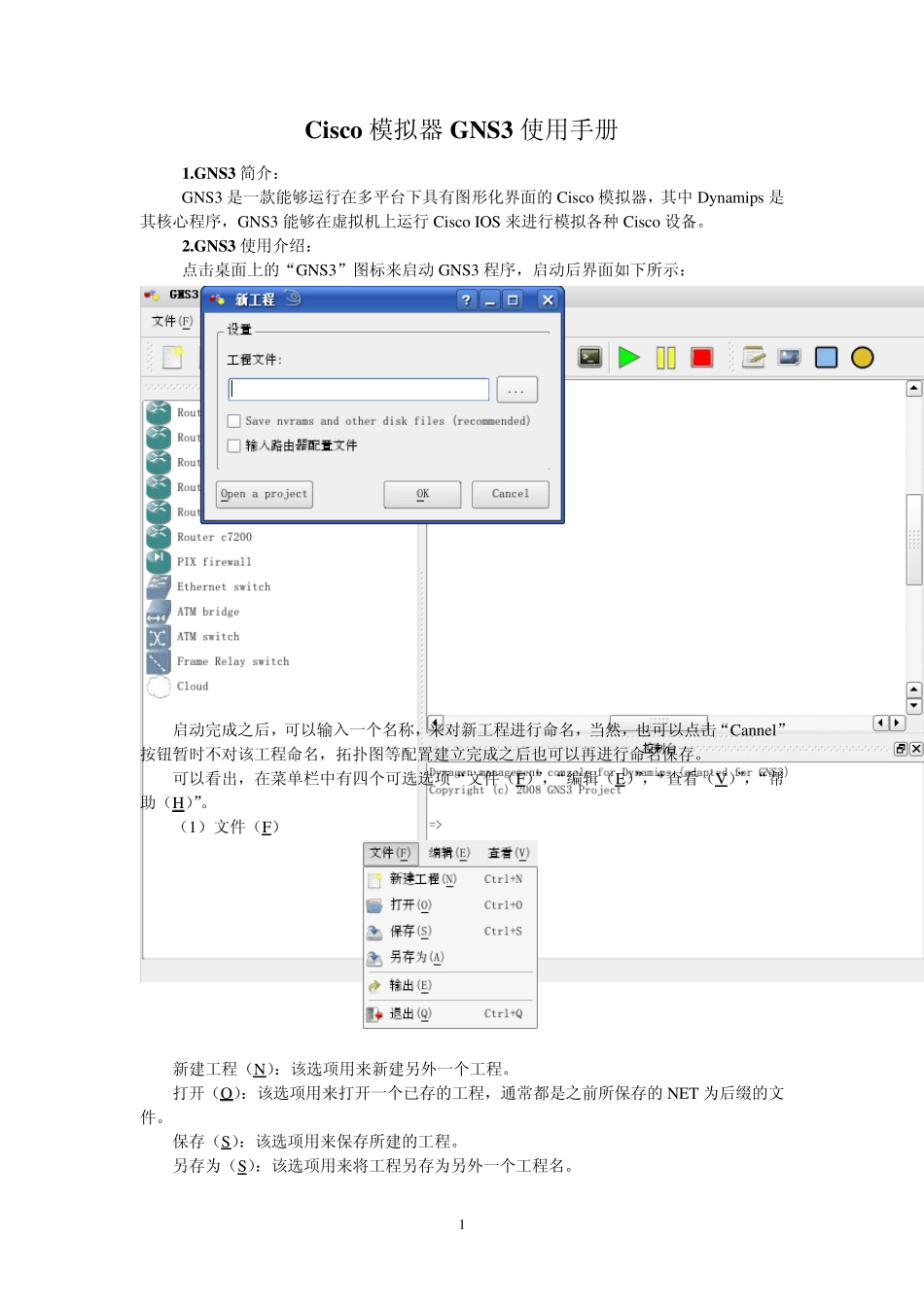

1 Cisco 模拟器GNS3 使用手册 1.GNS3 简介： GNS3 是一款能够运行在多平台下具有图形化界面的Cisco 模拟器，其中Dynamips 是其核心程序，GNS3 能够在虚拟机上运行Cisco IOS 来进行模拟各种Cisco 设备。 2.GNS3 使用介绍： 点击桌面上的“GNS3”图标来启动 GNS3 程序，启动后界面如下所示： 启动完成之后，可以输入一个名称，来对新工程进行命名，当然，也可以点击“Cannel”按钮暂时不对该工程命名，拓扑图等配置建立完成之后也可以再进行命名保存。 可以看出，在菜单栏中有四个可选选项“文件（F）”，“编辑（E）”，“查看（V）”，“帮助（H）”。 （1）文件（F） 新建工程（N）：该选项用来新建另外一个工程。 打开（O）：该选项用来打开一个已存的工程，通常都是之前所保存的NET 为后缀的文件。 保存（S）：该选项用来保存所建的工程。 另存为（S）：该选项用来将工程另存为另外一个工程名。 2 输出（E）：该选项用来将工程中所建的拓扑图以png 的图片格式进行保存。 退出（Q）：该选项用来退出GNS3。 （2）编辑（E） 选择所有（A）：选择该选项则会选中拓扑图中所建的所有设备。 取消选择（N）：该选项会取消拓扑图中所选择的设备。 IOS 和Hypervisors：该选项主要是配置GNS3 中所定义的各种Cisco IOS。 如图显示出所定义的两种路由器7200 和3640。如需要添加另外的IOS，则只需要选择好相应的IOS 镜像文件，在“平台”和“型号”下拉框中选择相对应的选项，然后定义内存值，一般设置为 96MB，设置完成之后进行点击“保存”按钮即可完成。 图标管理（S）：在这里可以自定义一些节点。 3 首选项（P）：这里对GNS3 进行各种参数的配置。 “一般”标签页面： 4 该页面主要是GNS3 的一些基本设置，如语言和界面规划等信息。 语言选项：可以对软件的显示语言进行选择设置。 Lau nch the project dialog at startu p：选中该选择后，每次启动GNS3 之后都会启动“新工程”对话框，反之不选中则不会启动该对话框。 路径选项：这里主要设置各种文件的默认保存目录。 “Dy namips”标签页面： 该页面主要是其核心程序 Dy namips 的配置。 运行路径：Dy namips 程序所处绝对路径。 而且选择好改文件之后，点击“测试”按钮看是否能够正常启动，如图则表示Dy namips程序是正常的。 反之出现如下所示则表示Dy namips 没有正常启动，首先检查是否正确选择了 Dy namips程序，...
