CMX618应用于数字语音通信系统

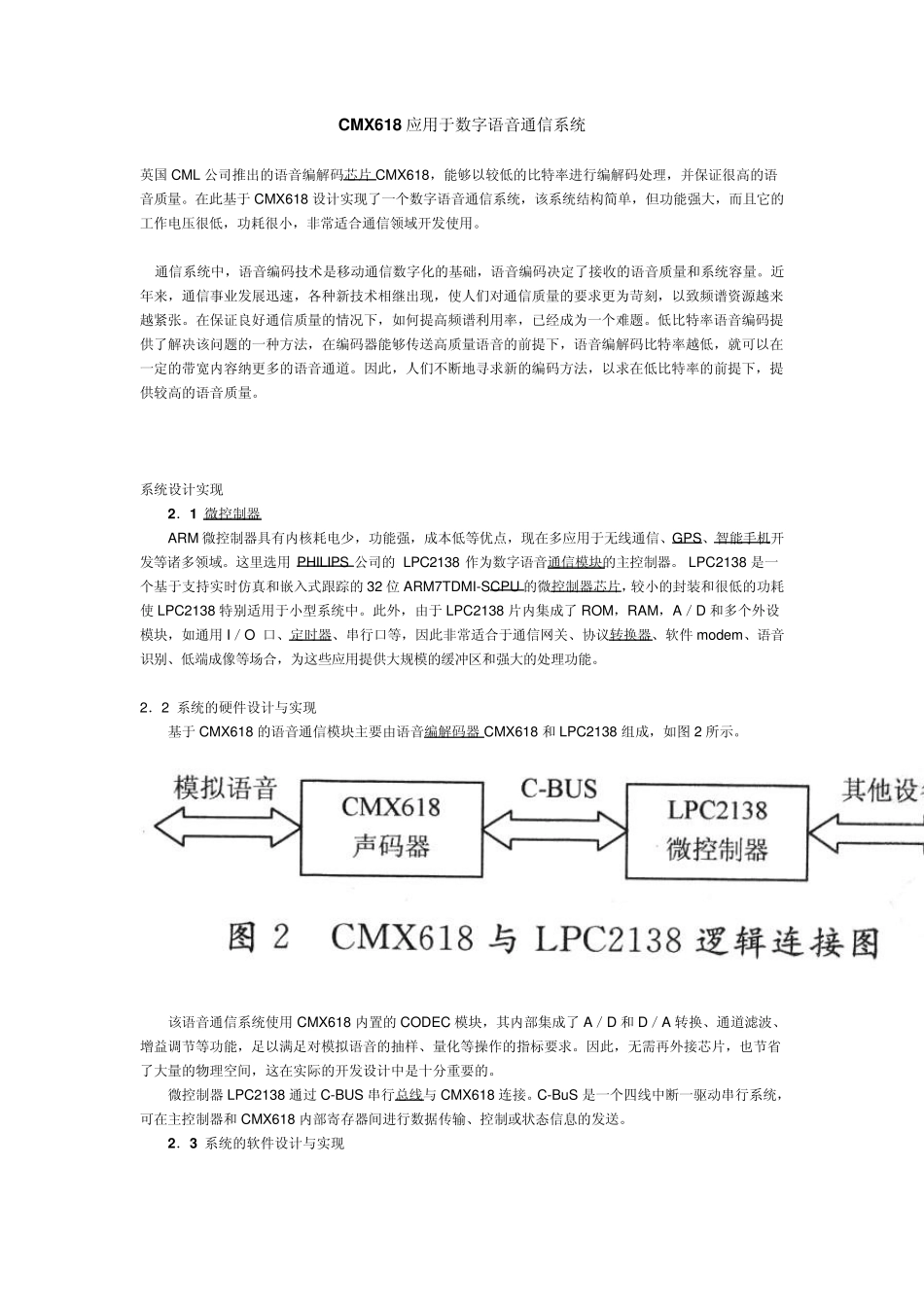

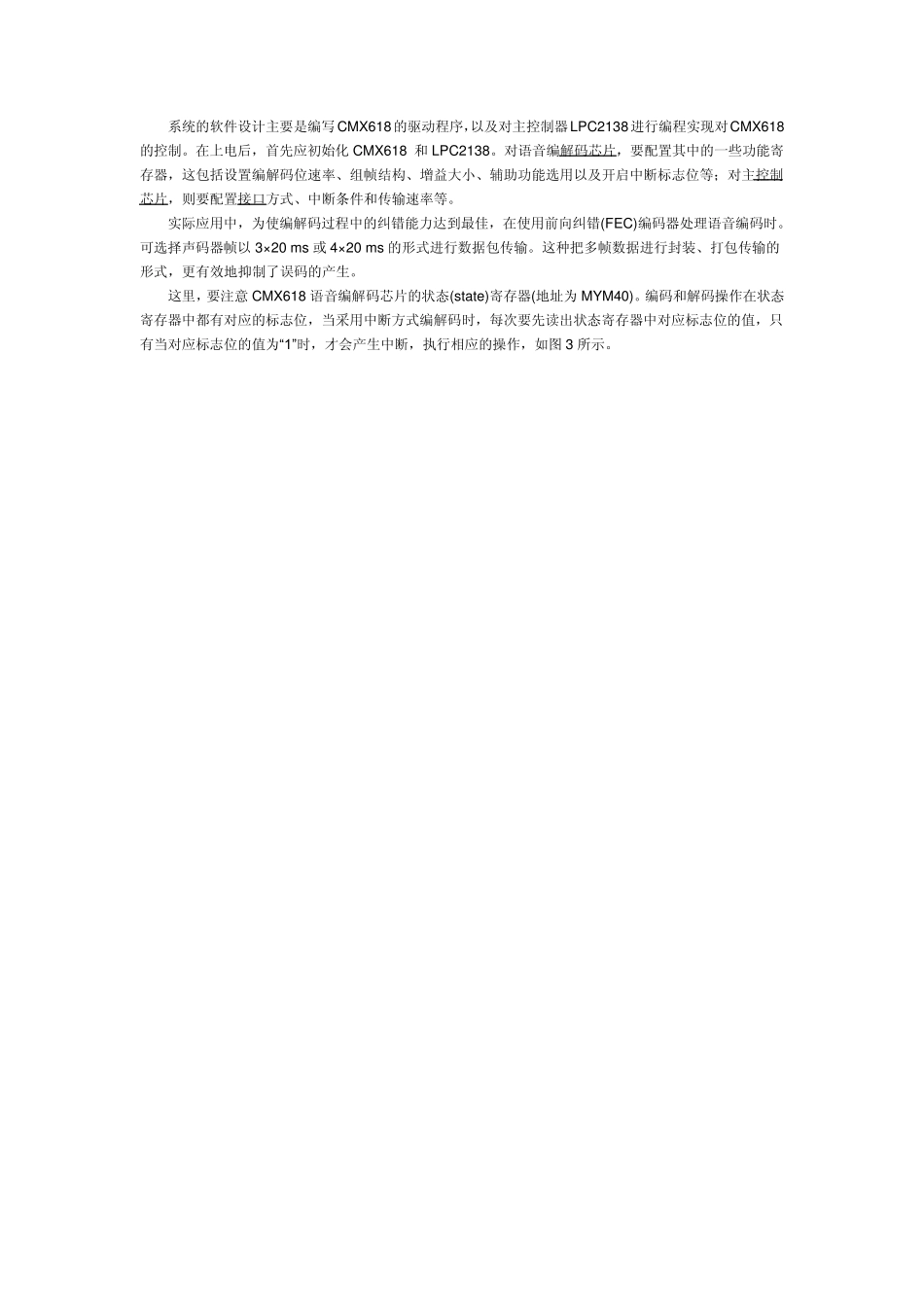

CMX618 应用于数字语音通信系统 英国 CML 公司推出的语音编解码芯片 CMX618，能够以较低的比特率进行编解码处理，并保证很高的语音质量。在此基于 CMX618 设计实现了一个数字语音通信系统，该系统结构简单，但功能强大，而且它的工作电压很低，功耗很小，非常适合通信领域开发使用。 通信系统中，语音编码技术是移动通信数字化的基础，语音编码决定了接收的语音质量和系统容量。近年来，通信事业发展迅速，各种新技术相继出现，使人们对通信质量的要求更为苛刻，以致频谱资源越来越紧张。在保证良好通信质量的情况下，如何提高频谱利用率，已经成为一个难题。低比特率语音编码提供了解决该问题的一种方法，在编码器能够传送高质量语音的前提下，语音编解码比特率越低，就可以在一定的带宽内容纳更多的语音通道。因此，人们不断地寻求新的编码方法，以求在低比特率的前提下，提供较高的语音质量。 系统设计实现 2．1 微控制器 ARM 微控制器具有内核耗电少，功能强，成本低等优点，现在多应用于无线通信、GPS、智能手机开发等诸多领域。这里选用 PHILIPS 公司的 LPC2138 作为数字语音通信模块的主控制器。 LPC2138 是一个基于支持实时仿真和嵌入式跟踪的 32 位 ARM7TDMI-SCPU 的微控制器芯片，较小的封装和很低的功耗使 LPC2138 特别适用于小型系统中。此外，由于 LPC2138 片内集成了 ROM，RAM，A／D 和多个外设模块，如通用 I／O 口、定时器、串行口等，因此非常适合于通信网关、协议转换器、软件 modem、语音识别、低端成像等场合，为这些应用提供大规模的缓冲区和强大的处理功能。 2．2 系统的硬件设计与实现 基于 CMX618 的语音通信模块主要由语音编解码器CMX618 和 LPC2138 组成，如图 2 所示。 该语音通信系统使用 CMX618 内置的 CODEC 模块，其内部集成了 A／D 和 D／A 转换、通道滤波、增益调节等功能，足以满足对模拟语音的抽样、量化等操作的指标要求。因此，无需再外接芯片，也节省了大量的物理空间，这在实际的开发设计中是十分重要的。 微控制器LPC2138 通过 C-BUS 串行总线与 CMX618 连接。C-BuS 是一个四线中断一驱动串行系统，可在主控制器和 CMX618 内部寄存器间进行数据传输、控制或状态信息的发送。 2．3 系统的软件设计与实现 系统的软件设计主要是编写CMX618的驱动程序，以及对主控制器LPC2138进行编程实现对CMX618的控制。在上电后，首先应初始化CMX618 和LP...
