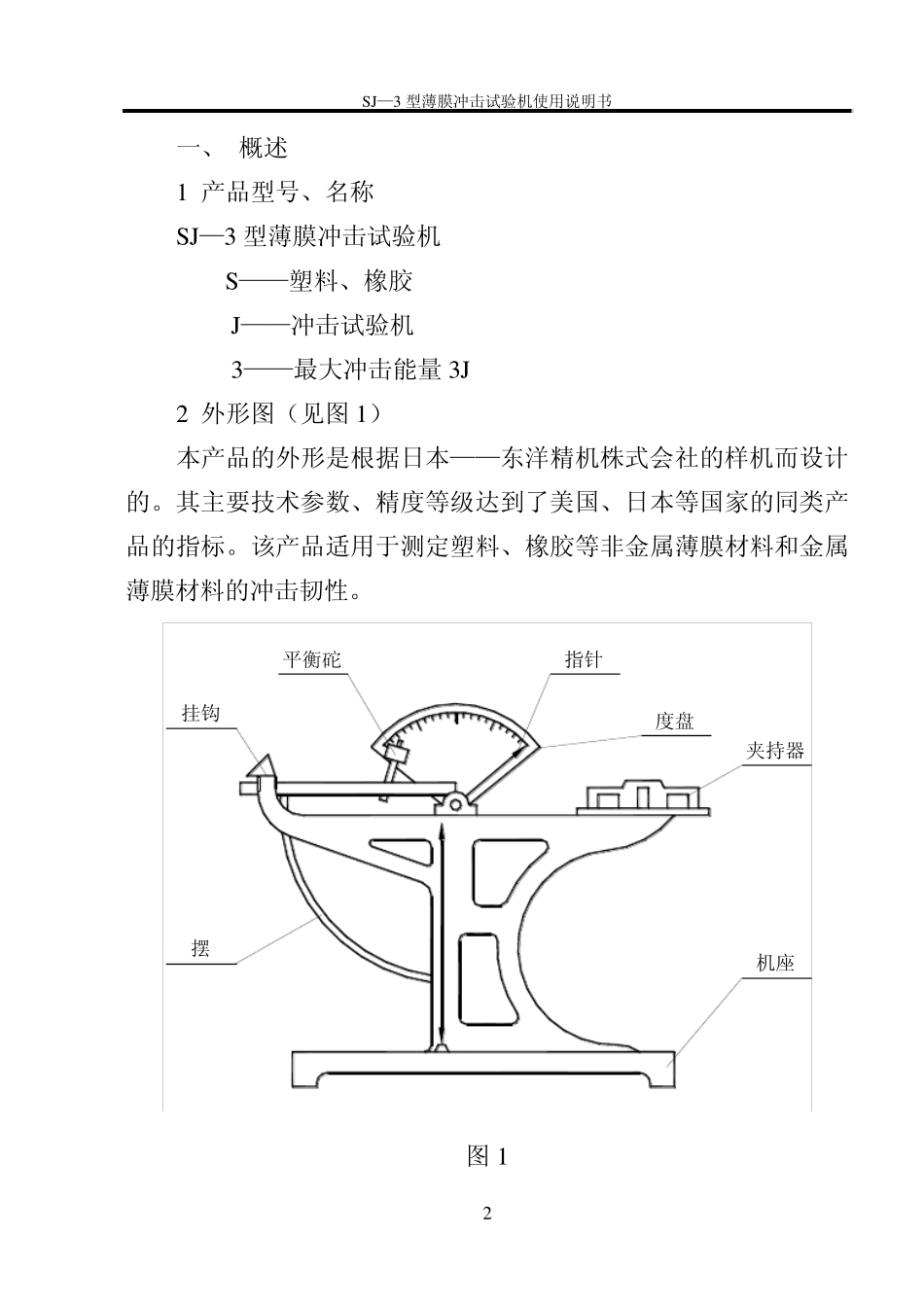

SJ—3 型薄膜冲击试验机 使 用 说 明 书 宁夏机械研究院 S J—3 型薄膜冲击试验机使用说明书 1 目录 一、 概述.… … … … .… … … … … … … … … … … … … … … … … … … 2 二、 用途及工作原理… … … … … … … … … … … … … … … … … .. ...3 三、 技术参数..… … … … … … … … … … … … … … … … … … … … … 3 四、 结构… … … … … … … … … … … … … … … … … … … … … … … .3 五、 安装、调整和使用… … … … … … … … … … … … … … … … … .3 六、 产品附件..… … … … … … … … … … … … … … … … … … … … ....4 附录、陶瓷产品试验设备简介… … … … … … … … … … … … … … … 5 S J—3 型薄膜冲击试验机使用说明书 2 一、 概述 1 产品型号、名称 S J—3 型薄膜冲击试验机 S ——塑料、橡胶 J——冲击试验机 3——最大冲击能量 3J 2 外形图（见图 1） 本产品的外形是根据日本——东洋精机株式会社的样机而设计的。其主要技术参数、精度等级达到了美国、日本等国家的同类产品的指标。该产品适用于测定塑料、橡胶等非金属薄膜材料和金属薄膜材料的冲击韧性。 图 1 机座夹持器度盘指针平衡砣挂钩摆SJ—3 型薄膜冲击试验机使用说明书 3 二、 用途及工作原理 薄膜冲击试验机适用于测定塑料、橡胶等非金属薄膜材料和金属箔材冲击韧性的材料试验机。 测定时，试样平展地放在夹持器中夹紧，摆锤上装所需的冲头。把摆挂在机架的挂钩上，此时扬角为90 度，使摆获得一定的势能，放开挂钩，使其自由落下，则此势能转化为动能，通过摆的打击中心打击试样中心，测定摆打击薄膜材料的消耗功，从而显示材料的冲击韧性。 三、 技术参数 1 最大冲击能量： 3J 2 试样尺寸： 100×100m m 2 3 试样夹口直径： φ 50m m 4 冲头尺寸： φ 25.4m m 、φ 12.7m m 5 摆动范围： R300m m 6 摆动扬角： 90° 7 外形尺寸： 长 795m m 、宽 300m m 、高 630m m 8 机体重量： 约 80kg 四、 结构 该机结构如图 1 所示，主要由机座、能量分盘、试样夹持器等部件组成。试样夹持器采用管状螺旋机构，夹紧面呈锥...
