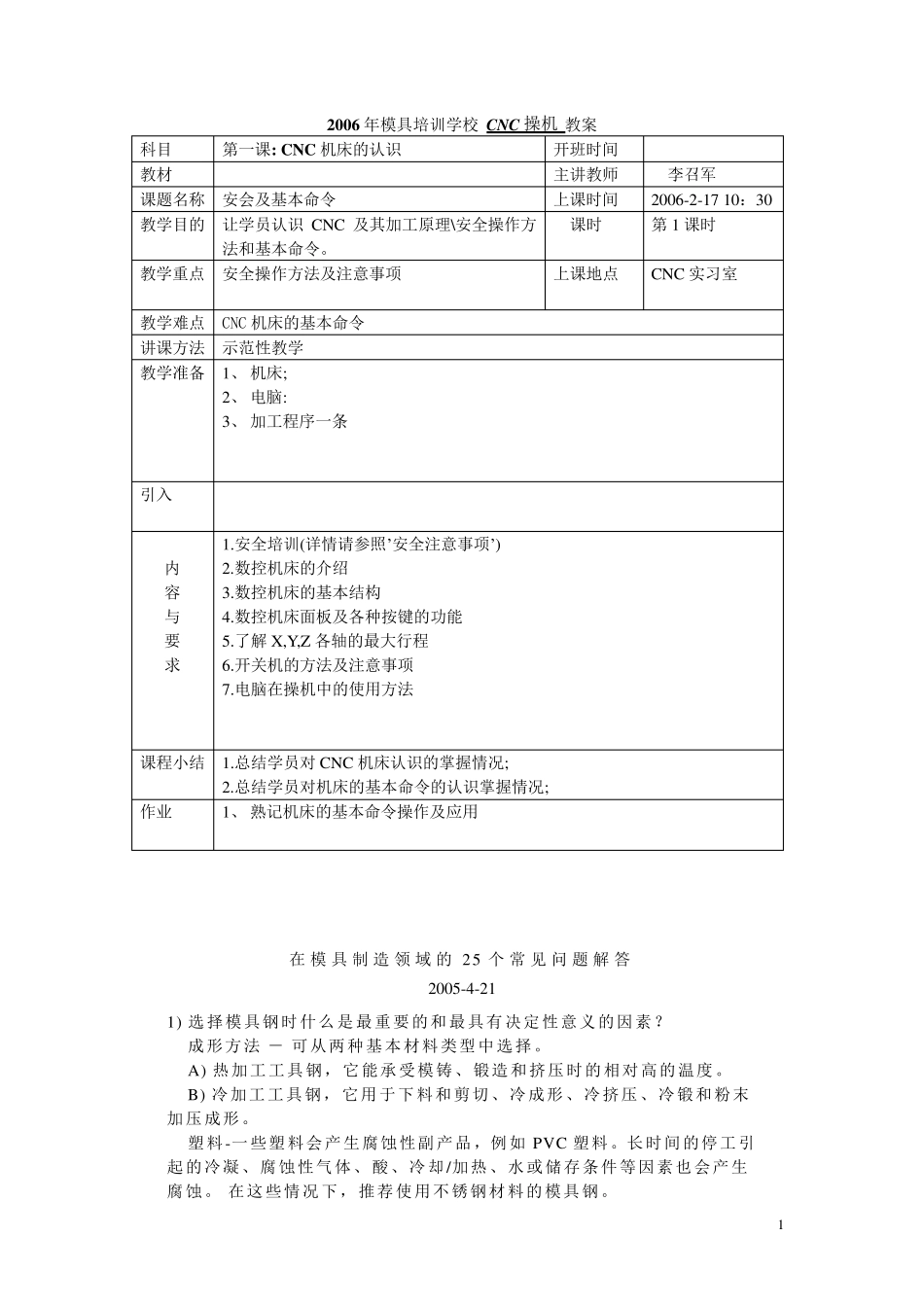

1 2006 年模具培训学校 CNC 操机 教案 科目 第一课: C N C 机床的认识 开班时间 教材 主讲教师 李召军 课题名称 安会及基本命令 上课时间 2006-2-17 10:30 教学目的 让学员认识CNC 及其加工原理\安全操作方法和基本命令。 课时 第1 课时 教学重点 安全操作方法及注意事项 上课地点 CNC 实习室 教学难点 CNC 机床的基本命令 讲课方法 示范性教学 教学准备 1、 机床; 2、 电脑: 3、 加工程序一条 引入 内 容 与 要 求 1.安全培训(详情请参照’安全注意事项’) 2.数控机床的介绍 3.数控机床的基本结构 4.数控机床面板及各种按键的功能 5.了解 X,Y,Z 各轴的最大行程 6.开关机的方法及注意事项 7.电脑在操机中的使用方法 课程小结 1.总结学员对 CNC 机床认识的掌握情况; 2.总结学员对机床的基本命令的认识掌握情况; 作业 1、 熟记机床的基本命令操作及应用 在 模具制 造 领 域的25 个常见问题解 答 2005-4-21 1) 选择模具钢时什么是最重要的和最具有决定性意义的因素? 成形方法 - 可从两种基本材料类型中选择。 A) 热加工工具钢,它能承受 模铸 、锻 造和挤 压 时的相 对高 的温 度 。 B) 冷 加工工具钢,它用于 下 料和剪 切 、冷 成形、冷 挤 压 、冷 锻 和粉 末加压 成形。 塑 料-一些 塑 料会产 生 腐 蚀 性副 产 品 ,例 如PVC 塑 料。长 时间的停 工引起 的冷 凝 、腐 蚀 性气 体 、酸 、冷 却 /加热、水 或 储 存 条件 等 因素也 会产 生腐 蚀 。 在这 些 情况下 ,推 荐 使用不 锈 钢材料的模具钢。 2 模具尺寸 - 大尺寸模具常常使用预硬钢。 整体淬硬钢常常用于小尺寸模具。 模具使用次数 - 长期使用(> 1 000 000 次)的模具应使用高硬度钢,其硬度为48-65 HRC。 中等长时间使用(100 000 到1 000 000 次)的模具应使用预硬钢,其硬度为30-45 HRC。 短时间使用(<100 000 次)的模具应使用软钢,其硬度为160-250 HB。 表面粗糙度 - 许多塑料模具制造商对好的表面粗糙度感兴趣。 当添加硫改善金属切削性能时,表面质量会因此下降。 硫含量高的钢也变得更脆。 2) 影响材料可切削性的首要因素是什么? 钢的化学成分很重要。 钢的合金成分越高,就越难加工。 当碳含量增加时,金属切削性能就下降。 钢的结构对金属切削性能也非常重要。 不...
